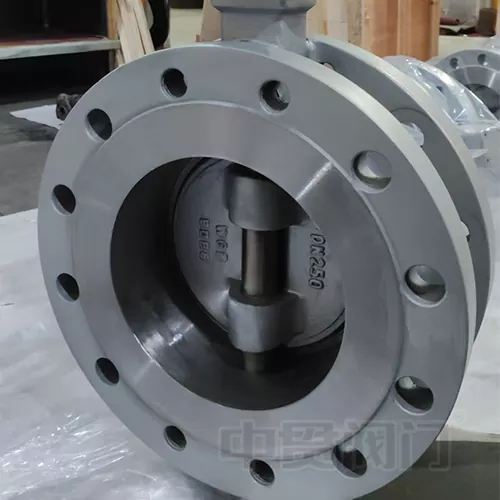

A kelebek valfiendüstriyel uygulamalarda sıvıların iletmek için yaygın olarak kullanılan bir boru hattıdır. Kimyasal işleme, metalurji, gaz jeneratörleri, kömür gazı, doğal gaz, sıvılaştırılmış petrol gazı ve sıcak/soğuk hava sistemleri gibi çok çeşitli uygulamalara sahiptir.
Bir kelebek valfinin çalışma prensibi, bir kelebek plakasından sıvı ortamının akışının düzenlenmesini içerir. Kelebek plakası boru hattının içine dikey olarak yerleştirilmiştir. Disk şeklinde ve valf gövdesi içindeki bir eksen etrafında döner. Valf sapını çalıştırarak, kelebek plakasının sapma açısı, sıvı ortamının akış hızını kontrol etmek için ayarlanabilir.
Birçok farklı tür varkelebek valfiKonsantrik kelebek valfleri, tek ofset kelebek valfleri, çift ofset kelebek valfleri ve üçlü obset kelebek vanaları gibi s. Konsantrik bir kelebek valfinin özelliği, valf gövdesi ekseninin, dairesel kelebek plakasının merkezi ve valf gövdesi merkezinin aynı noktada olmasıdır. Bu tür kelebek valfı basit bir yapıya sahiptir ve üretimi kolaydır. Bununla birlikte, dezavantajı, kelebek plakasının valf koltuğu ile sürekli sürtünme içinde olması ve hızlı aşınmaya yol açmasıdır. Tek ofset kelebek valfi bu sorunu ele alıyor. Valf kök eksenini kelebek plaka merkezinden ayırır ve kelebek plakası ile valf koltuğu arasındaki sıkıştırmayı hafifletir. Valf gövdesi merkezini hem kelebek plaka merkezinden hem de valf gövdesi merkezinden dengeleyerek, çift ocaklı kelebek valfı elde ediyoruz. Bu yapı, kelebek plakası ve valf koltuğu arasındaki sürtünmeyi etkili bir şekilde azaltır, aşınmayı en aza indirir ve valfin servis ömrünü önemli ölçüde genişletir. Bununla birlikte, çift ofset kelebek valflerinin yüksek sıcaklık sıvı ortamını kullanırken dezavantajları vardır. Yüksek sıcaklığa dayanıklı sert contalar kullanılırsa, ortam sızıntıya eğilimlidir. Öte yandan, yumuşak mühürler kullanılırsa, yüksek sıcaklıklara dayanamazlar. Bu sorunu ele almak için üç offsetkelebek valfigeliştirildi. Üçüncü ofset, konik kelebek plakasının eksenini silindirik kapak gövdesinin ekseninden ayırarak kelebek plakasının sızdırmazlık kesitini daireselden eliptike dönüştürür. Bu, orijinal konumsal contayı bir tork contasına değiştirir ve valf koltuğunun temas basıncından sızdırmazlık elde eder.
