Sürgülü vanalargüvenilir kapatma, minimum basınç kaybı ve uzun servis ömrünün gerekli olduğu endüstriyel boru hattı sistemlerinde yaygın olarak kullanılan akış kontrol bileşenleridir. Bu makale sürgülü vanaların nasıl çalıştığını, yapısal tasarımlarının performansı nasıl etkilediğini ve teknik parametrelerin seçim kararlarını nasıl etkilediğini açıklamaktadır. Aynı zamanda mühendisler ve satın alma profesyonelleri tarafından sorulan yaygın soruları da ele alarak, gerçek dünyadaki endüstriyel kullanım ve arama davranışıyla uyumlu, yapılandırılmış, pratik bir referans sağlar.
Sürgülü vana, akış düzenlemesi yerine öncelikle açma/kapama hizmeti için tasarlanmış doğrusal hareket eden bir vanadır. Çekirdek mekanizması, iki valf yuvası arasında dikey olarak hareket eden düz veya kama şeklinde bir kapıdan oluşur. Tamamen açıldığında, kapı akış yolundan tamamen çekilerek sıvının minimum dirençle geçmesine izin verir. Kapatıldığında kapı aşağıya doğru inerek koltuklara karşı sıkı bir sızdırmazlık sağlar ve akışı etkili bir şekilde durdurur.
Bu tasarım prensibi, sürgülü vanaları özellikle tam geçişli akış ve seyrek çalışma gerektiren uygulamalar için uygun hale getirir. Kısma vanalarının aksine, sürgülü vanalar tamamen açıldığında türbülansı ve erozyonu en aza indirir, bu da daha uzun sistem ömrüne ve daha düşük enerji kayıplarına katkıda bulunur.

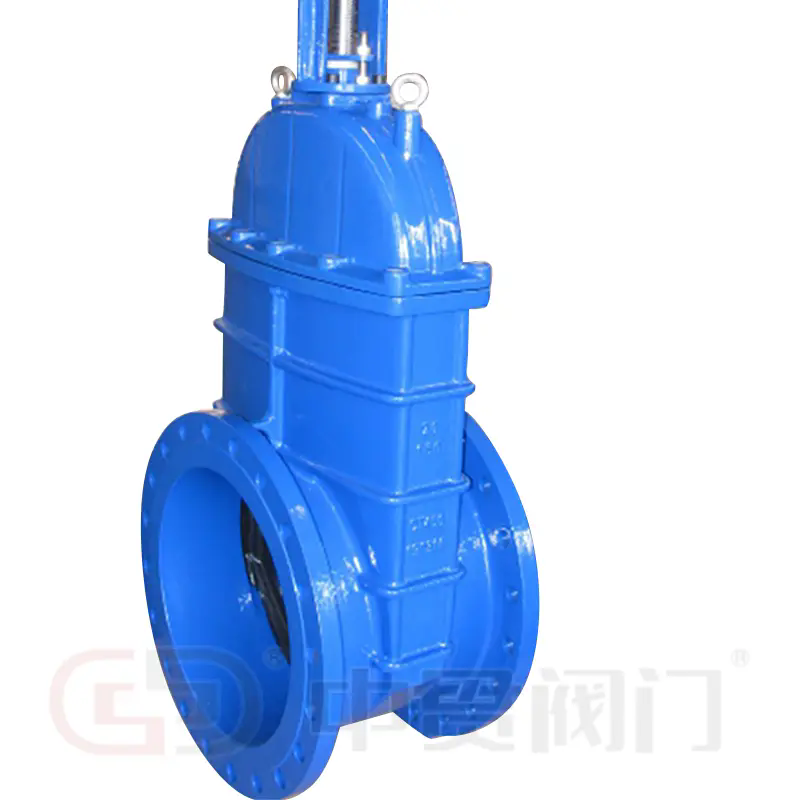

Yapısal açıdan bakıldığında, ortak sürgülü vana konfigürasyonları, yükselen gövdeli ve yükselmeyen gövde tasarımlarını içerir. Yükselen milli sürgülü vanalar, vana konumunun görsel olarak doğrulanmasını sağlarken, dikey boşluğun sınırlı olduğu kurulumlarda yükselmeyen milli tasarımlar tercih edilir. Dahili olarak sürgülü vanalar, her biri basınç, sıcaklık ve ortam özelliklerine göre seçilen katı takozlar, esnek takozlar veya paralel sürgülü kapılar kullanabilir.
Belirli bir sistemdeki sürgülü vananın uygunluğunu değerlendirmek için teknik parametreleri anlamak önemlidir. Bu parametreler sızdırmazlık güvenilirliğini, operasyonel güvenliği ve uzun vadeli dayanıklılığı doğrudan etkiler.
| Parametre | Tanım | Endüstriyel Önem |
|---|---|---|
| Nominal Çap (DN) | Vananın iç geçiş boyutu | Boru hattı boyutları ve akış gereksinimleriyle uyumluluğu sağlar |
| Basınç Değeri (PN/Sınıf) | İzin verilen maksimum çalışma basıncı | Sistem basınç koşulları altında güvenli çalışmayı belirler |
| Gövde Malzemesi | Genellikle dökme demir, karbon çeliği, paslanmaz çelik, alaşımlı çelik | Korozyon direncini, mukavemeti ve sıcaklık toleransını tanımlar |
| Koltuk Malzemesi | Metalden metale veya yumuşak oturmalı tasarımlar | Sızdırmazlık performansını ve aşınma direncini etkiler |
| Çalışma Sıcaklığı | İzin verilen minimum ve maksimum sıcaklıklar | Yüksek sıcaklık veya kriyojenik sistemlerde valf bütünlüğünü sağlar |
| Bağlantıyı Sonlandır | Flanşlı, dişli, kaynaklı | Kurulum yöntemini ve bakım erişilebilirliğini etkiler |
Bu parametrelerin sistem tasarım koşullarıyla hassas şekilde hizalanması, arıza riskini azaltır ve yaşam döngüsü maliyetini optimize eder. Yüksek basınçlı veya yüksek sıcaklıktaki ortamlarda malzeme seçimi ve koltuk tasarımı özellikle kritik hale gelir.
Sürgülü vanalar, basit yapıları ve güvenilir kapatma yetenekleri nedeniyle çok çeşitli endüstrilerde kullanılmaktadır. Su arıtma ve belediye tedarik sistemlerinde sürgülü vanalar genellikle tam akış kapasitesi ve düşük yük kaybının gerekli olduğu ana dağıtım hatlarına monte edilir.
Petrol ve gaz sektöründe yukarı, orta ve aşağı yönlü işlemlerde sürgülü vanalar uygulanır. Yüksek basınç ve sıcaklıklara dayanabilme yetenekleri, onları ham petrol boru hatları, rafinaj üniteleri ve depolama tesisleri için uygun kılar. API ve ASME gibi endüstriyel standartlar genellikle bu ortamlardaki tasarım ve testleri yönetir.
Enerji üretim tesisleri, kazan besleme suyu sistemlerinde, buhar hatlarında ve soğutma devrelerinde bulunan sürgülü vanalara dayanır. Burada metal yataklı sürgülü vanalar, termal döngüye ve aşındırıcı ortamlara dayanabilme yetenekleri nedeniyle tercih edilir. Kimyasal işleme tesisleri ayrıca kimyasal uyumluluğun ve sıkı kapatmanın gerekli olduğu yerlerde sürgülü vanalar kullanır.
Bu endüstrilerde tutarlı gereksinim, akış modülasyonu yerine güvenilir izolasyondur ve bu da doğru valf konumlandırma ve çalıştırma uygulamalarının önemini güçlendirir.
Sürgülü vana seçimi, basınç, sıcaklık, ortam tipi ve çalıştırma frekansı dahil olmak üzere çalışma koşullarının net bir şekilde anlaşılmasıyla başlar. Aşırı spesifikasyon, ilave fayda sağlamadan maliyeti artırırken, yetersiz spesifikasyon, operasyonel riske yol açar.
Bakım uygulamaları gövde dişlerinin, salmastra bütünlüğünün ve yuva durumunun periyodik muayenesine odaklanır. Sürgülü vanalar kısma için tasarlanmadığından, titreşimi ve yuva hasarını önlemek amacıyla servis sırasında kısmi açılmadan kaçınılmalıdır.
Performans değerlendirmesi genellikle hidrostatik testi, koltuk sızıntı testini ve devreye alma sırasında boyutsal incelemeyi içerir. Hizmet ömrü boyunca tork gereksinimlerinin ve sızdırmazlık performansının izlenmesi, aşınma veya yanlış hizalamanın erken belirlenmesini sağlar.
S: Akış kontrolünde sürgülü vananın küresel vanadan farkı nedir?
C: Sürgülü vana, kapıyı yükseltmek veya alçaltmak için doğrusal hareket kullanır, açıldığında tam geçişli akış sağlar ve minimum basınç kaybı sağlar. Küresel vana dönme hareketi kullanır ve hızlı çalışmaya daha uygundur, ancak tasarıma bağlı olarak daha yüksek akış direnci sağlayabilir.
S: Uzun vadeli güvenilirliği sağlamak için sürgülü vana nasıl kurulmalıdır?
C: Sürgülü vanalar sistemin çalışması sırasında tamamen açık veya tamamen kapalı olarak monte edilmeli, boru hattının merkez çizgileriyle hizalanmalı ve dış gerilimi önleyecek şekilde desteklenmelidir. Sapın doğru yönlendirilmesi ve tork spesifikasyonlarına uyulması önemlidir.
S: Endüstriyel sistemlerde sürgülü vanaların bakımı ne sıklıkla yapılmalıdır?
C: Bakım sıklığı çalışma koşullarına bağlıdır, ancak özellikle yüksek sıcaklıktaki veya aşındırıcı ortamlarda periyodik muayene önerilir. Rutin döngü, sapın sıkışmasını ve salmastranın bozulmasını önlemeye yardımcı olur.
Sürgülü vanalar yapısal basitlikleri, tam akış kapasiteleri ve güvenilir kapatma performansları nedeniyle endüstriyel akışkan kontrolünde temel bir bileşen olmaya devam etmektedir. Teknik parametreler, uygulama koşulları ve bakım uygulamaları uygun şekilde hizalandığında sürgülü vanalar uzun hizmet ömrü ve öngörülebilir çalışma sağlar.
Üretim standartları geliştikçe ve malzeme teknolojileri ilerledikçe sürgülü vanalar giderek daha zorlu çalışma ortamlarına uyum sağlamaya devam ediyor.Zhongguan Vanasıpratik endüstri gereksinimlerini karşılarken uluslararası standartları da karşılayacak şekilde tasarlanmış sürgülü vana çözümleri sunmaya odaklanmaktadır.
Ek teknik ayrıntılar, uygulama rehberliği veya projeye özel destek için,bize UlaşınZhongguan Vanası ürünlerinin boru hattı sisteminize nasıl güvenle ve verimli bir şekilde entegre edilebileceğini tartışmak için.
