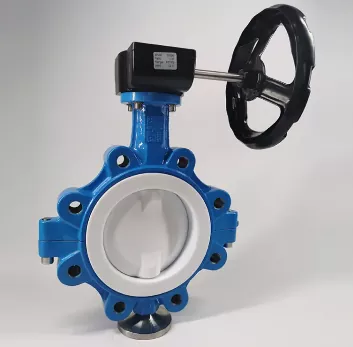

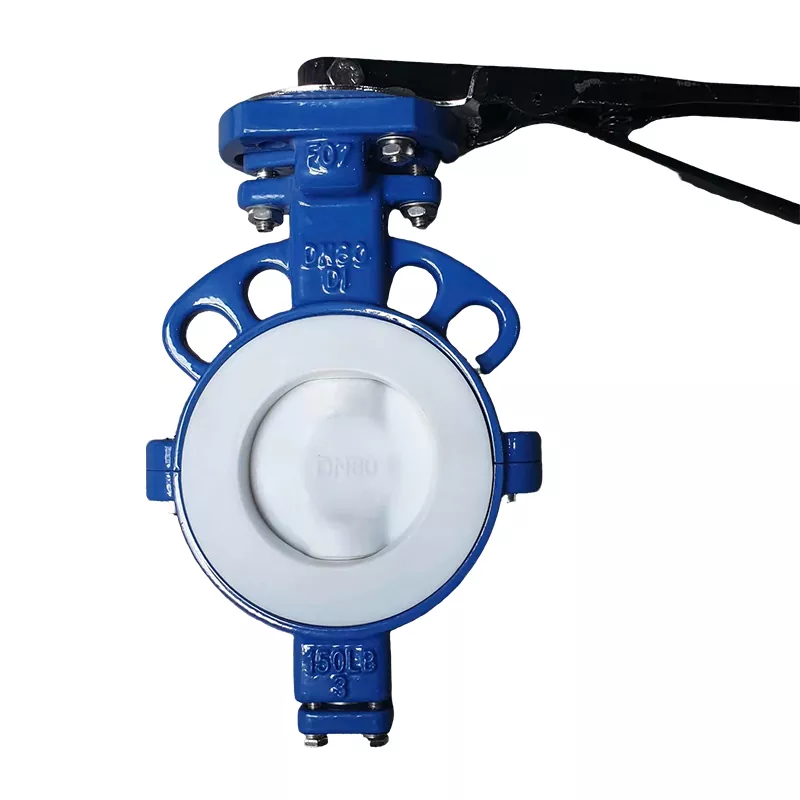

Bölünmüş Gövdeli Tamamen PTFE Kaplı Kelebek Vana

Zhongguan Valve'ın Bölünmüş Gövdeli Tamamen PTFE Astarlı Kelebek Vanası, dünyanın en zorlu endüstriyel ortamları için özel olarak tasarlanmış birinci sınıf, yüksek performanslı bir sıvı kontrol çözümüdür. Gelişmiş yapısal yeniliği seçkin malzeme bilimiyle birleştiren bu amiral gemisi valf, aşırı kimyasal korozyona, aşındırıcı aşınmaya ve termal dengesizliğe karşı aşılmaz bir koruma sağlayan birinci sınıf, yüksek yoğunluklu politetrafloroetilen (PTFE) astara sahiptir.

Ödünsüz Tam Korozyon Koruması

Valf gövdesinin içi ve dışı, disk göbeğiyle birlikte tamamen ağır hizmet politetrafloroetilen (PTFE) ile kapsüllenmiştir. Bu, güçlü asitlere, konsantre alkalilere, klora ve oldukça reaktif organik solventlere karşı aşılmaz, reaktif olmayan bir bariyer oluşturur. PTFE'nin ultra düşük sürtünme katsayısı, operasyonel tork gereksinimlerini en aza indirir, ortam birikimini önler ve asılı parçacıklardan kaynaklanan aşındırıcı erozyonu azaltır.

Bölünmüş Gövde Tasarımının Mühendislik Avantajı

Valf, yüksek gerilimli flanş cıvatalarıyla güvenli bir şekilde sıkıştırılmış, benzersiz, çıkarılabilir bir üst/alt veya sol/sağ bölünmüş valf gövdesine sahiptir.

• Sökmeden Hat İçi Bakım: Bu bölünmüş tip yapı, bakım ekiplerinin yapısal boru hattı sistemini tamamen sökmeden dahili aşınma bileşenlerini (PTFE valf yuvası ve kapsüllü disk gibi) incelemesine, servis yapmasına veya değiştirmesine olanak tanır. Valf gövdesini ayırmak için gövde bağlantı cıvatalarını gevşetmeniz yeterlidir.

• Minimize Edilmiş Arıza Süresi ve İşçilik Maliyetleri: Dar alanlarda bakımı kolaylaştırır, işçilik maliyetlerini düşürür ve sistemin operasyonel verimliliğini önemli ölçüde artırır.

• Kusursuz Boru Hattı İyileştirmesi: Bölünmüş konfigürasyon, teknik mühendislik yenilemeleri sırasında mevcut boru hattı altyapısına vana eklenmesini veya değiştirilmesini kolaylaştırır.




Teknik Özellikler ve Malzeme Standartları

Parametre	Şartname Detayları
Marka / Üretici	Zhejiang Zhongguan Vana İmalatı Co, Ltd.
Nominal Çap Aralığı	DN40 - DN1600 (İstek üzerine DN2400'e kadar büyük boyutlu özel modeller mevcuttur)
Basınç Değeri	PN6 / PN10 / PN16 / Sınıf 150
Gövde Tasarımı	İki parçalı bölünmüş gövde (Üst/Alt veya Sol/Sağ bölünmüş hizalama)
Astar ve Koltuk Malzemesi	Birinci Sınıf İşlenmemiş PTFE / PFA / Yüksek Sıcaklık FEP
Taban Gövde Malzemesi	Sfero Döküm (GGG40/50), Karbon Çelik (WCB), Paslanmaz Çelik (CF8, CF8M)
Disk Yapılandırması	PTFE/PFA Tamamen Kapsüllenmiş Disk, SS316, Hastelloy, Dubleks Çelik Çekirdek
Bağlantı Standardı	Wafer, Lug, U-Profil, Flanşlı Uçlar (ASME, DIN, JIS, BS ile tam uyumlu)
Aktüatör Uyumluluğu	Manuel Anglo Kol, Sonsuz Şanzıman, Pnömatik Aktüatör, Elektrikli Aktüatör

Hedef Uygulama Alanları

Bölünmüş gövdeli tamamen PTFE kaplı kelebek vanalarımız, çeşitli yüksek saflıkta ve tehlikeli işleme hatlarında hassas kısma ve mutlak izolasyon için güvenlik açısından kritik bileşenler olarak hizmet eder:

• Kimyasal ve Petrokimyasal İşleme: Mutlak proses güvenliği sağlarken konsantre sülfürik asit, hidroklorik asit, kostik soda ve son derece uçucu kimyasal reaktiflerin güvenilir yönetimi.

• Farmasötik ve Biyoteknolojik Üretim: Steril koşulları koruyan ve agresif Yerinde Temizleme (CIP) ve Yerinde Sterilize Etme (SIP) kimyasal işlemlerine güvenli bir şekilde dayanabilen uyumlu, inert ve kirletici olmayan yüzey tasarımları.

• Yiyecek ve İçecek Üretimi: Parti kontaminasyonunu önleyen ve katı sağlık standartlarına uygun, tadı nötr, toksik olmayan PTFE astar bileşenleri.

• Endüstriyel Su Arıtma ve Tuzdan Arındırma: Asidik veya alkali su akışları, kimyasal dozaj hatları ve yüksek tuzluluktaki acı su ıslah ağları üzerinde son derece kararlı kontrol.




Özelleştirilmiş OEM/ODM Hizmetleri ve Kalite Uyumluluğu

Zhongguan Valve olarak benzersiz çalışma koşullarının özel çözümler gerektirdiğini biliyoruz. Hedeflenen mühendislik özelliklerini yerine getirmek için kapsamlı, profesyonel OEM ve ODM özelleştirme hizmetleri sunuyoruz:

• Malzeme Konfigürasyonu: Özel alaşımlı disk çekirdekleri (seçkin kimyasal işlemler için Hastelloy veya Monel gibi) veya yarı iletken sınıfı sıvılar için özel ultra saf PFA astarları için özel seçenekler.

• Boyut ve Çalıştırma Eşleştirme: Mevcut otomatik pnömatik veya elektrikli aktüatörlerinizle kusursuz, doğrudan entegrasyon için ISO 5211'e göre özelleştirilmiş üst flanş konfigürasyonları.

• Özel Etiketleme ve Markalama: Lazerle kazınmış isim plakaları, özel renkli kaplamalar ve uluslararası valf distribütörleri için özel olarak tasarlanmış özel döküm markalama.

Sıkı Kalite Güvencesi

Her bir tam astarlı valf, fabrikadan çıkmadan önce sıkı bir üretim denetimine tabi tutulur. Bu, PTFE astar katmanında sıfır mikro gözeneklilik veya iğne delikleri sağlamak için yüksek voltajlı bir kıvılcım testini ve ardından standart hidrostatik kabuk ve yuva basınç testini içerir. Üretim süreçlerimiz ISO 9001, CE Direktifi ve API standartları kapsamında tamamen sertifikalı olup, uluslararası satın alma yöneticilerine tam saha güvenilirliği sağlar.

İhracat Paketleme, Nakliye ve Satış Sonrası Lojistik

İhracat Standardı Koruyucu Ambalaj

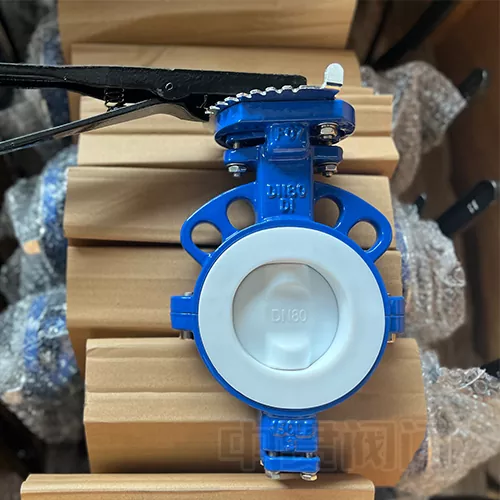

Nakliye hasarlarını, sürtünme sürtünmelerini veya iç PTFE astarının kirlenmesini önlemek için tüm vanalar koruyucu plastik uç kapaklarıyla donatılmıştır, vakumla sarılmıştır ve ağır hizmet tipi, IPPC sertifikalı, fümigasyon gerektirmeyen, denize uygun ahşap kasalara güvenli bir şekilde sabitlenmiştir. Büyük deniz limanlarına (Ningbo ve Şangay) yakınlık, tüm okyanus, hava ve demiryolu yük kanallarında hızlı, öngörülebilir nakliye geçişi sağlar.

Kapsamlı Satış Sonrası Destek

• 18 Aylık Garanti: Sevkiyat tarihinden itibaren normal çalışma koşulları altında tüm mekanik ve sızdırmazlık bileşenlerini kapsayan tam kaliteli destek.

• 7/24 Teknik Yanıt: Profesyonel uygulama ekibimiz, uluslararası müşterilere kurulum yönergeleri, tork hesaplamaları ve otomatik aktüatör kalibrasyonu konusunda yardımcı olmak için 24 saat içinde yanıt verir.

• Yaşam Döngüsü Yedek Parçaların Kullanılabilirliği: Orijinal yedek contalar, PTFE yuvaları ve gövdeler, hızlı küresel sevkiyatı garanti etmek ve müşterinin operasyonel kesintilerini en aza indirmek için kalıcı olarak envanterde tutulur.
