Uzatılmış Milli Kelebek Vana Endüstriyel Boru Hatlarında Akış Kontrolünü Nasıl İyileştirir?

Makale Özeti

Uzatılmış gövdeli kelebek vanalarstandart vanaların yeterli erişilebilirlik veya operasyonel kolaylık sağlayamadığı modern endüstriyel boru sistemlerinde yaygın olarak kullanılmaktadır. Bu vanalar, operatörlerin yukarıdan yalıtılmış boru hatlarından, yer altı kurulumlarından veya ulaşılması zor yerlerden akışı kontrol etmesine olanak tanıyan uzatılmış bir gövdeye sahiptir. Bu makale, uzatılmış gövdeli kelebek vanaların nasıl çalıştığını, yapısal bileşenlerini, avantajlarını, ortak uygulamalarını ve endüstriyel kullanım için doğru vanayı seçerken dikkate alınması gereken temel faktörleri açıklamaktadır. Anlaşılır tablolar, yapılandırılmış bölümler ve pratik rehberlik, mühendislerin, satın alma ekiplerinin ve bakım profesyonellerinin bu vanaların gerçek dünyadaki operasyonel zorlukları nasıl çözdüğünü anlamalarına yardımcı olur.

İçindekiler

• Uzatılmış Milli Kelebek Vanalara Giriş
• Genişletilmiş Köklü Kelebek Vana Nasıl Çalışır?
• Ana Yapısal Bileşenler
• Endüstriyel Uygulamalarda Temel Avantajlar
• Tipik Endüstriler ve Kullanım Durumları
• Teknik Parametrelere Genel Bakış
• Doğru Uzatılmış Köklü Kelebek Vana Nasıl Seçilir
• Bakım ve Çalıştırma İpuçları
• Sıkça Sorulan Sorular
• Çözüm

Uzatılmış Milli Kelebek Vanalara Giriş

Endüstriyel boru sistemlerinde vanalar sıvı akışının düzenlenmesinde, izole edilmesinde ve yönlendirilmesinde çok önemli bir rol oynar. Mevcut birçok tip arasında kelebek vanalar, kompakt tasarımları, hızlı çalışmaları ve maliyet verimlilikleri nedeniyle değerlidir.

Ancak bazı tesisatlarda izolasyon katmanları, yer altı boru yerleşimi veya yükseltilmiş boru hatları nedeniyle standart bir kelebek vana kolaylıkla çalıştırılamamaktadır. Bu gibi durumlarda, birGenişletilmiş Kök Kelebek Vanatercih edilen çözüm haline geliyor.

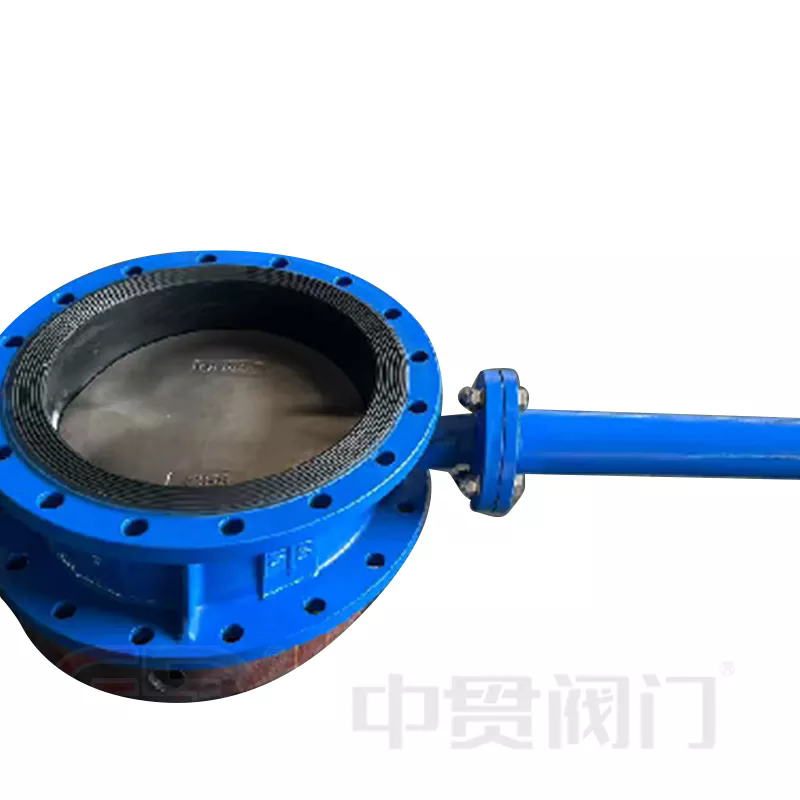

Bu özel valf, valf gövdesinin ötesine uzanan daha uzun bir gövdeye sahiptir. Uzatılmış gövde, vananın kendisi zor konumlara monte edildiğinde bile aktüatörün veya kolun erişilebilir kalmasını sağlar. Sonuç olarak bakım ve çalıştırma önemli ölçüde daha güvenli ve daha rahat hale gelir.

Üreticiler gibiZhongguankimya tesisleri, su arıtma tesisleri ve enerji altyapısı da dahil olmak üzere endüstriyel boru hatlarının zorlu gereksinimlerini karşılamak üzere tasarlanmış mühendislik ürünü uzatılmış gövdeli kelebek vanalar sağlar.

Genişletilmiş Köklü Kelebek Vana Nasıl Çalışır?

Uzatılmış gövdeli kelebek vananın çalışma prensibi, geleneksel kelebek vananın çalışma prensibine benzer. Birincil fark, valf gövdesinin uzunluğunda yatmaktadır.

Valf gövdesinin içinde, merkezi bir şaftın etrafında dairesel bir disk döner. Mil döndürüldüğünde disk, boru hattı boyunca sıvı akışına izin vermek veya kısıtlamak için döner.

Operasyonel süreç genellikle aşağıdaki adımları içerir:

1. Aktüatör veya kol uzatılmış gövdeyi döndürür.
2. Mil, torku valf diskine aktarır.
3. Disk, valf gövdesi içinde döner.
4. Disk konumuna bağlı olarak akışa izin verilir, kısılır veya tamamen engellenir.

Disk boru hattına paralel olarak hizalandığında sıvı serbestçe akar. Boru hattına dik olarak döndürüldüğünde disk akışı tamamen engeller. Bu çeyrek turlu çalışma, hızlı ve etkili akış kontrolüne olanak tanır.

Uzatılmış gövde, aktüatörün yalıtım katmanlarının veya zemin seviyesinin üzerinde kalmasını sağlayarak operatörlerin yalıtımı çıkarmadan veya boru hatlarını kazmadan kontrol mekanizmasına erişmesine olanak tanır.

Ana Yapısal Bileşenler

Uzatılmış gövdeli bir kelebek vana, güvenilir performans sağlamak üzere birlikte çalışan birkaç temel bileşenden oluşur.

Uzatılmış gövde, mekanik gücü korumak ve çalışma sırasında doğru tork aktarımını sağlamak için dikkatle tasarlanmıştır.

Endüstriyel Uygulamalarda Temel Avantajlar

Uzatılmış gövdeli kelebek vanalar, standart kelebek vanalara kıyasla birçok pratik avantaj sunar.

• Geliştirilmiş Erişilebilirlik– Operatörler, derin hendeklere veya yalıtımlı boru hatlarına monte edilen vanaları zorluk yaşamadan kontrol edebilir.
• Gelişmiş Güvenlik– Bakım personelinin izolasyonu kaldırmasına veya tehlikeli bölgelere erişmesine gerek yoktur.
• Azaltılmış Kurulum Kısıtlamaları– Vana aktüatörü yer üstünde veya ısı yalıtım katmanlarının dışında kalabilir.
• Verimli Akış Kontrolü– Çeyrek dönüşlü çalışma, akış koşullarının hızla ayarlanmasına olanak tanır.
• Daha Düşük Bakım Maliyetleri– Daha kolay erişim, arıza süresini ve servis masraflarını azaltır.

Bu avantajlar, uzatılmış gövdeli kelebek vanaları özellikle erişilebilirlik ve güvenilirliğin kritik olduğu büyük endüstriyel sistemlerde kullanışlı hale getirir.

Tipik Endüstriler ve Kullanım Durumları

Uzatılmış gövdeli kelebek vanalar, boru hattına erişilebilirliğin sınırlı olduğu birçok endüstride yaygın olarak kullanılmaktadır.

• Belediye su temini sistemleri
• Atık su arıtma tesisleri
• Kimyasal işleme tesisleri
• Petrokimya boru hatları
• Bölgesel ısıtma ağları
• Yeraltı boru hattı altyapısı
• Enerji üretim tesisleri

Örneğin, bölgesel ısıtma sistemlerinde boru hatları, ısı kaybını en aza indirmek için genellikle kalın yalıtımla kaplanır. Standart bir valf yalıtım katmanlarının altına gömülerek çalışmayı zorlaştırabilir. Uzatılmış bir gövde, kontrol mekanizmasını yalıtımın üzerine getirerek bu sorunu çözer.

Teknik Parametrelere Genel Bakış

Aşağıdaki tablo, endüstriyel sistemlerde kullanılan uzatılmış milli kelebek vanalarla ilgili genel teknik parametreleri özetlemektedir.

Bu parametreler proje gereksinimlerine ve çalışma koşullarına bağlı olarak değişebilir.

Doğru Uzatılmış Köklü Kelebek Vana Nasıl Seçilir

Uygun valfin seçilmesi, güvenilir performans sağlamak için çeşitli teknik faktörlerin değerlendirilmesini gerektirir.

• Boru Hattı Derinliği veya Yalıtım Kalınlığı– Gerekli mil uzatma uzunluğunu belirleyin.
• Sıvı Tipi– Valf malzemeleriyle kimyasal uyumluluğu göz önünde bulundurun.
• Basınç ve Sıcaklık– Valf değerinin sistem koşullarıyla eşleştiğinden emin olun.
• Çalıştırma Yöntemi– Manuel, elektrikli veya pnömatik kontrol arasında karar verin.
• Bakım Erişilebilirliği– Kurulum ortamını ve servis gereksinimlerini değerlendirin.

Zhongguan gibi deneyimli üreticilerle çalışmak, vana konfigürasyonunun boru hattı sisteminin özel mühendislik gereksinimlerine uygun olmasını sağlamaya yardımcı olabilir.

Bakım ve Çalıştırma İpuçları

Kelebek vanalar düşük bakım gereksinimleriyle bilinmesine rağmen düzenli kontrol, servis ömrünü uzatmaya yardımcı olur.

• Sızıntıyı önlemek için contaları periyodik olarak kontrol edin.
• Mil hizalamasını ve yağlamayı kontrol edin.
• Diskin yapışmasını önlemek için valfi periyodik olarak çalıştırın.
• Aktüatör tork ayarlarının spesifikasyonlar dahilinde kaldığından emin olun.
• Valf bileşenleri üzerinde aşırı baskıyı önlemek için boru hattı basıncını izleyin.

Doğru kurulum ve rutin bakım, vananın güvenilirliğini büyük ölçüde artırır ve uzun vadeli işletme maliyetlerini azaltır.

Sıkça Sorulan Sorular

1. Bazı kelebek vanalar için neden uzatılmış bir mil gereklidir?

Uzatılmış gövde, vana gövdesi yeraltına, yalıtım katmanlarının içine veya ulaşılması zor alanlara monte edildiğinde vana aktüatörünün erişilebilir kalmasını sağlar.

2. Kök uzatma uzunluğu özelleştirilebilir mi?

Evet. Çoğu üretici boru hattı derinliğine, yalıtım kalınlığına ve operasyonel gereksinimlere göre özelleştirilmiş gövde uzunlukları sağlar.

3. Uzatılmış milli kelebek vanalar yüksek sıcaklık sistemlerine uygun mudur?

Evet, çalışma sıcaklığına dayanacak uygun malzeme ve sızdırmazlık elemanlarının seçilmesi şartıyla.

4. Standart kelebek vana ile uzatılmış milli versiyon arasındaki fark nedir?

Temel fark, vana diskini aktüatöre bağlayan ve uzak veya yüksek bir konumdan çalışmayı mümkün kılan daha uzun gövdedir.

Çözüm

Uzatılmış milli kelebek vanalar, standart vanalara kolayca erişilemeyen endüstriyel boru hatları için etkili bir çözüm sunar. Bu valfler, gövdeyi yalıtım katmanlarının veya yer altı tesisatlarının üzerine uzatarak çalışmayı basitleştirir, güvenliği artırır ve bakım karmaşıklığını azaltır.

Kompakt yapıları, verimli akış kontrolü ve esnek kurulum seçenekleriyle uzatılmış gövdeli kelebek vanalar, modern boru hattı mühendisliğinde önemli bir rol oynamaya devam ediyor. Şirketler tarafından üretilen yüksek kaliteli ürünlerZhongguanÇok çeşitli zorlu endüstriyel ortamlarda güvenilir performansın sağlanmasına yardımcı olur.

Yalıtımlı boru hatları, yer altı tesisatları veya özel akış kontrol sistemleri için güvenilir bir çözüm arıyorsanız mühendislik ekibimiz size yardımcı olmaya hazırdır.Bize Ulaşınözelleştirilmiş Genişletilmiş Kök Kelebek Vana çözümleri hakkında daha fazla bilgi edinmek ve Zhongguan'ın projenizi nasıl destekleyebileceğini keşfetmek için bugün.
