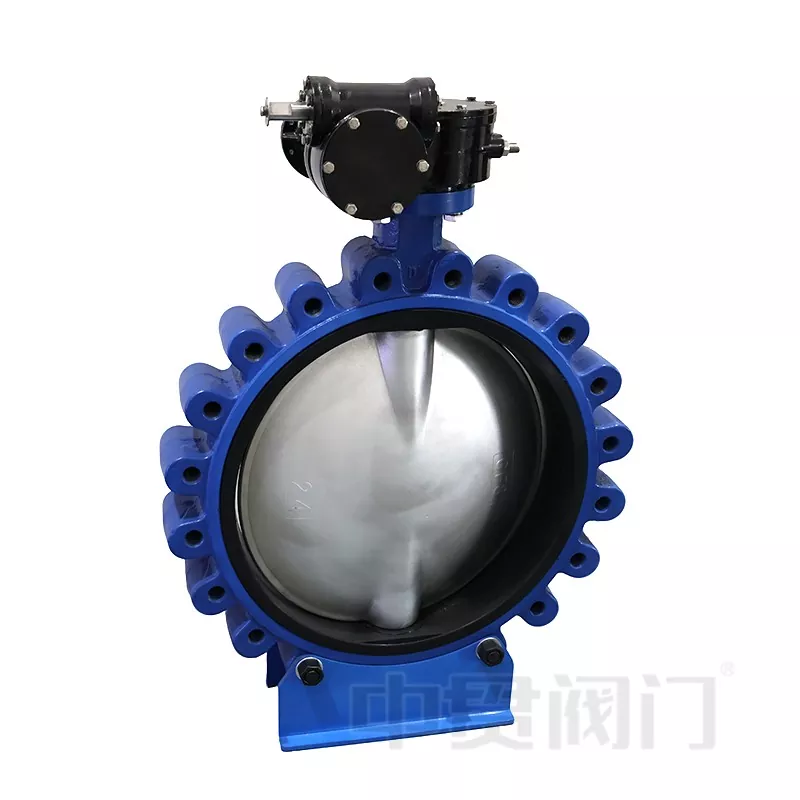

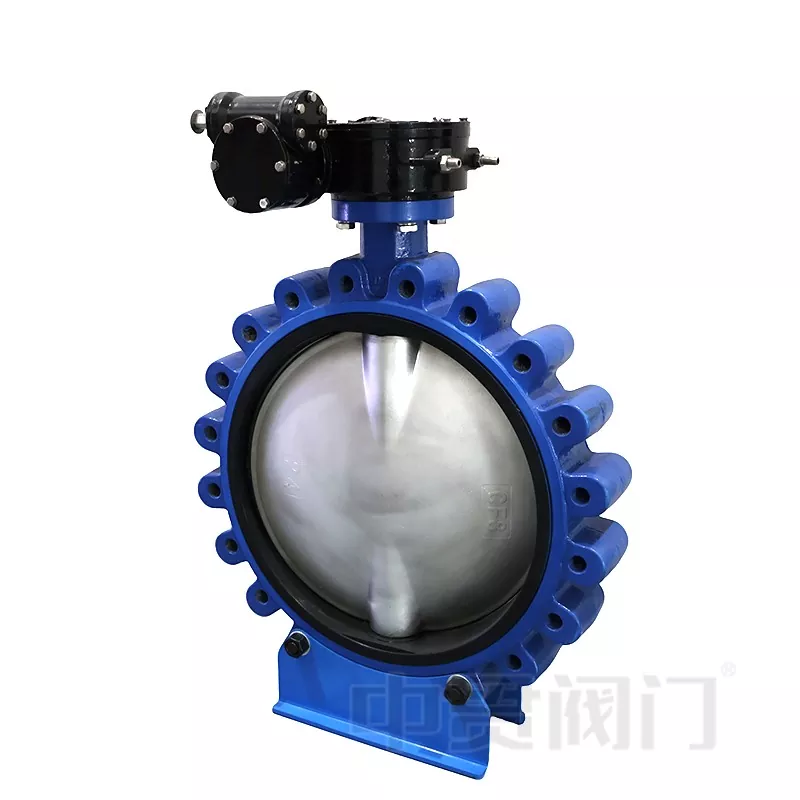

Zhongguan Lug Tipi Kelebek Vanaesnek kurulum, güvenilir kapatma ve uygun bakım gerektiren boru hattı sistemleri için tasarlanmıştır. Merkez hattı kelebek vana yapısı olarak yaygın olarak seçilir.su arıtma, HVAC sirkülasyonu, endüstriyel boru hatları ve boru hattı düzenlemesinin tamamını etkilemeden vananın çıkarılması veya bakımının yapılması gereken uygulamalar.
Gofret kelebek vanalarla karşılaştırıldığında,pabuç bağlantı tasarımıbağımsız flanş sabitlemesine olanak sağlamak için valf gövdesi üzerinde dişli delikler kullanır. Bu yapı özellikle hat sonu kurulumu, ekipman izolasyon bölümleri ve bakım sırasında bağlantının bir tarafının çıkarılması gerekebilecek boru hatları için uygundur.
Valf gövdesi şunlardan üretilebilir:sünek demir, GGG50Basınç gereksinimlerine, ortam özelliklerine ve korozyon koşullarına göre paslanmaz çelik veya karbon çeliği. Pabuç yapısı bağlantı gerilimini birden fazla sabitleme noktası aracılığıyla dağıtarak titreşime veya sık çalışmaya maruz kalan boru hatlarında kurulum stabilitesini artırır.
Disk, kompakt dairesel bir tasarıma sahiptir ve tamamen açık ve tamamen kapalı konumlar arasında yaklaşık 90° dönmektedir. Korozyon direncini ve servis performansını artırmak için boru hattı ortamına göre paslanmaz çelik diskler veya diğer uyumlu malzemeler seçilebilir.
Valf gövdesi, aktüatör ile disk arasında çalışma torkunu aktarır. Merkezi şaft düzenlemesi yapısal karmaşıklığı azaltır ve manuel, pnömatik veya elektrikli çalıştırma yöntemleriyle sorunsuz çalışmayı destekler.
EPDM, NBR, PTFEve diğer sızdırmazlık malzemeleri ortama göre seçilebilir. EPDM genellikle su bazlı uygulamalar için kullanılır, NBR yağla ilgili koşullar için uygundur, PTFE ise daha güçlü kimyasal direnç gereksinimleri için düşünülür.
Su temini ve atık su sistemlerinde pabuçlu kelebek vanalar kompakt yapıları ve kolay bakım özellikleri nedeniyle yaygın olarak tercih edilmektedir. EPDM koltuk konfigürasyonları, kimyasal uyumluluk gereksinimlerinin orta düzeyde olduğu tatlı su, kanalizasyon ve genel su sirkülasyon sistemlerinde sıklıkla kullanılır.
HVAC ve endüstriyel soğutma boru hatları genellikle sık sık açma ve kapama işlemlerini gerektirir. 90° döner tasarım, düşük çalışma torku ve kompakt montaj uzunluğu, pabuçlu kelebek vanaları sınırlı montaj alanına sahip sirkülasyon kontrol sistemleri için uygun hale getirir.
Aşındırıcı veya özel ortam içeren endüstriyel boru hatları için vana konfigürasyonu, yuva malzemesi ile ortam arasındaki kimyasal uyumluluğa göre seçilmelidir. Daha güçlü kimyasal ortamlar için PTFE bazlı koltuklar düşünülebilirken, petrolle ilgili uygulamalar için NBR ve FKM malzemeleri kullanılır.
Denizcilik ve enerji sistemleri genellikle korozyona dayanıklı ve kolay bakım erişimine sahip vanalara ihtiyaç duyar. Pabuç bağlantı yapısı, bakım alanının sınırlı olduğu boru hatlarında daha kolay izolasyona ve değiştirmeye olanak tanır.
Çalışma sırasında disk, valf gövdesi ekseni etrafında döner. Valf tamamen açık olduğunda disk, boru hattının akış yönü ile hizalanarak direnci azaltır ve ortamın minimum engellemeyle geçmesine izin verir.
Kapanırken disk yaklaşık 90° döner ve akışı durdurmak için sızdırmazlık yuvasına baskı yapar. Vana tasarımına ve sızdırmazlık malzemesine bağlı olarak çift yönlü kapatma performansı elde edilebilir.
Kısma uygulamaları için disk konumu açık ve kapalı konumlar arasında ayarlanabilir.
| Karşılaştırmak | Lug Tipi Kelebek Vana | Gofret Kelebek Vana |
|---|---|---|
| Bağlantı Yöntemi | Dişli pabuç delikleri bağımsız flanş sabitlemesine olanak tanır | Geçişli cıvatalar kullanılarak iki flanş arasına monte edilir |
| Bakım | Daha kolay valf çıkarılması veya son hat kurulumu gerektiren sistemler için uygundur | Standart boru hattı kurulumuna daha uygun |
| Kurulum Alanı | Daha güçlü bağlantı esnekliğine sahip kompakt tasarım | Hafiftir ve alanın sınırlı olduğu yerlerde yaygın olarak kullanılır |
| Tipik Uygulamalar | Su arıtma, HVAC, endüstriyel boru hatları, bakıma duyarlı sistemler | Genel su ve yardımcı boru hatları |
Zhejiang Zhongguan Vana İmalatı Co, Ltd.Tianjin ve Wenzhou, Zhejiang'da bulunan üretim kaynaklarıyla 19 yıldan fazla bir süredir valf üretimine odaklanmıştır. Şirket üretiyorkelebek vanalarAna üretim çapları DN40'dan DN1600'e kadar değişen, wafer, lug, U-profil ve flanş tipleri dahil olmak üzere.

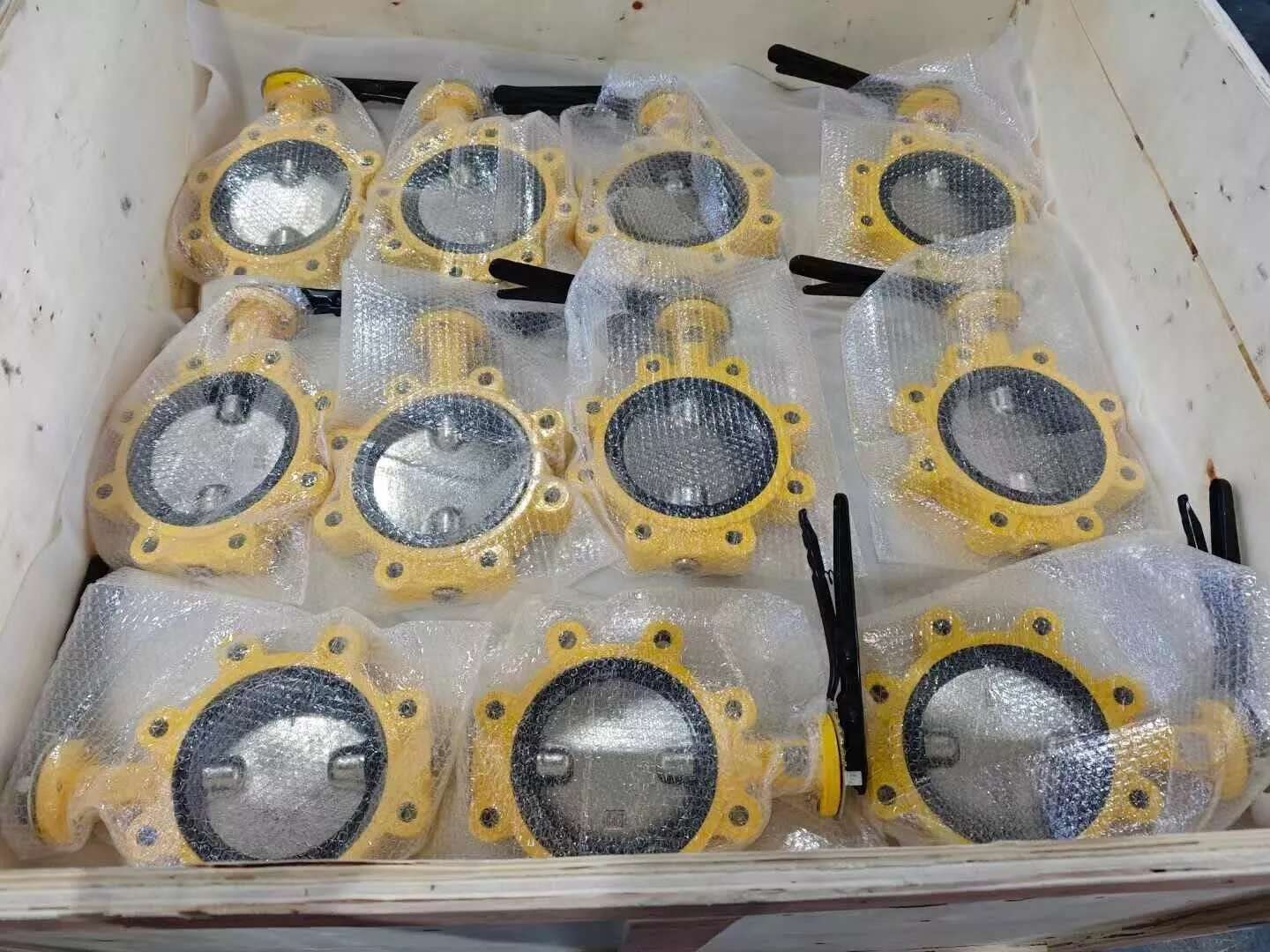

Üretim süreci; valf montajını, basınç testini, valf yatağı kurulumunu, mil manşonunun kurulumunu ve ürün markalamasını içerir. Zhongguan gerekli olanı sağlarISO sertifikalarıÜretilen vanalar için ve sağlayabilirWRAS sertifikalı valf yuvalarıgerektiğinde.
Bir pabuçlu kelebek vananın hizmet ömrü esas olarak ortam özellikleri, sıcaklık, basınç değişiklikleri, çalışma sıklığı ve kurulum kalitesi dahil olmak üzere çalışma koşullarından etkilenir. Uyumlu sızdırmazlık malzemelerinin seçilmesi ve uygun çalışma koşullarının sürdürülmesi, sızdırmazlık bileşenlerinin erken aşınmasının azaltılmasına yardımcı olur.
Evet. Lug Tipi Kelebek Vanalar boru hattı kontrol gereksinimlerine göre manuel kollarla, dişli operatörlerle, pnömatik aktüatörlerle veya elektrikli aktüatörlerle çalıştırılabilir. Aktüatör seçimi vana tork gereksinimine, çalışma frekansına ve otomasyon sistemine uygun olmalıdır.
Gerekli bilgiler genellikle vana boyutunu, basınç değerini, bağlantı standardını, boru hattı ortamını, sıcaklık aralığını, yuva malzemesi gerekliliklerini ve aktüatör gerekliliklerini içerir. Bu ayrıntılar uygun valf konfigürasyonunun belirlenmesine ve yanlış malzeme seçiminin önlenmesine yardımcı olur.
Sızıntının önlenmesi, doğru vana seçimine, uygun sızdırmazlık malzemesine, doğru kuruluma ve düzenli kontrole bağlıdır. Sızdırmazlık performansını korumak için boru hattı hizalaması, flanş bağlantı koşulları ve sızdırmazlık yüzeyi etrafındaki yabancı parçacıklar kurulum sırasında kontrol edilmelidir.
