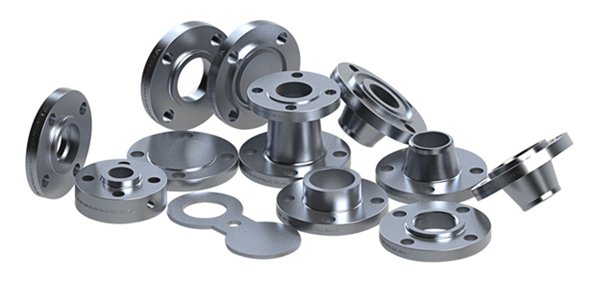

Flanş Bağlantısı Nedir?
Flanş bağlantısı, sökülebilir mekanik olarak yaygın olarak kullanılan bir bağlantı yöntemidir. Boruları, vanaları veya ekipmanı birbirine sıkı bir şekilde bağlamak için genellikle bir çift flanş, bir sızdırmazlık contası ve cıvata ve somunlar kullanılır.
Temel prensibi şudur:flanşlar arasındaki sızdırmazlık contasını sıkıştırmak için cıvataların sıkma kuvvetinin kullanılması, böylece akışkanın (sıvı veya gaz) sızıntıdan korunması.

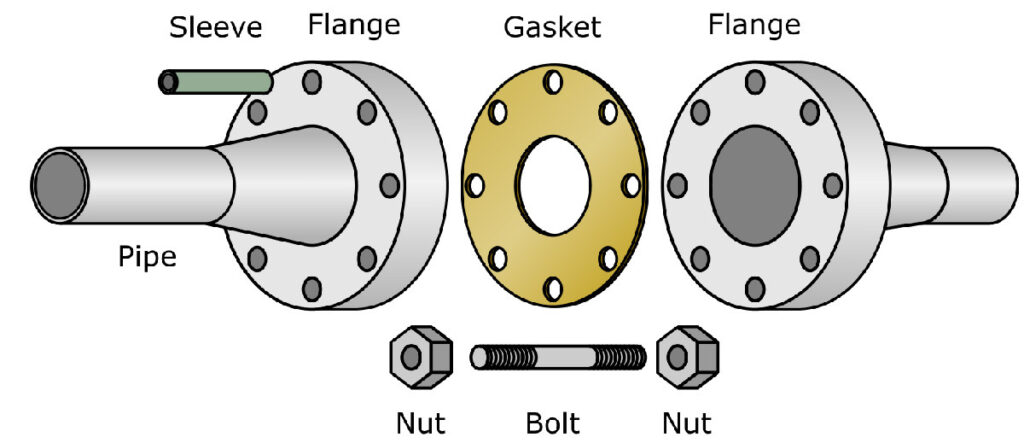

Aşağıdaki dört ana parçayı içeren tipik bir flanş bağlantısı:
Flanş: Bir borunun veya ekipman portunun ucuna tipik olarak cıvata delikleriyle bağlanan disk şeklindeki parça.
Sızdırmazlık Contası: İki flanşın sızdırmazlık yüzeyleri arasına sıkıştırılarak sızdırmazlık sağlanır.
Cıvata ve Somun: Kavrama kuvvetini sağlamak için flanşlardaki cıvata deliklerinden geçin.
Sızdırmazlık Yüzü: Flanşın contaya yaklaşan yüzeyi; farklı türleri vardır (örneğin kalkık yüz, erkek/kadın yüzü vb.).
Ana Avantajlar:
Yüksek avantaj ve sağlam sızdırmazlık: Yüksek basınç, yüksek sıcaklık veya aşındırıcı ortamları işlemeye uygun.
Kolay sökme ve bakım: Boru temizliği, ekipman kontrolü veya parça değişimi için bağlantı kolaylıkla açılabilir.
İyi ikame edilebilirlik: Flanşlar ulusal standartlara (örn. GB), kimya endüstrisi standartlarına (örn. HG), mekanik endüstri standartlarına (örn. JB) ve uluslararası standartlara (örn. ANSI/ASME, DIN) uygundur. Farklı üreticilerin ürünleri aynı standarda uymak şartıyla değiştirilebilir.
Genel Uygulamalar:
Boru hattı mühendisliği: Boruları borulara, boruları vanalara ve boruları pompalara bağlamak.
Basınç kabı: Reaksiyon kapları ve kapları üzerindeki menholler ve el delikleri için ataşmanlar.
Bağlantı noktası: Basınçlandırma cihazlarının giriş ve çıkış bağlantıları ve ısı eşanjörlerinin kanal kabuğu ile kabuğu arasındaki bağlantılar.
Üretim sistemleri ve kamu hizmetleri: Petrol, kimya, doğalgaz, su arıtma, ısıtma sistemleri vb.
Diğer Bağlantı Yollarıyla Basit Karşılaştırma:
Kaynakla karşılaştırıldığında: Flanş bağlantıları çıkarılabilir ancak daha maliyetlidir ve ekstra olası sızıntı noktalarına neden olabilir.
Dişli bağlantılarla karşılaştırıldığında: Flanş bağlantıları daha yüksek basınçlara dayanabilir ve daha büyük boru çaplarına uyum sağlayabilir ancak kurulumu daha karmaşıktır ve daha fazla yer gerektirir.
Basit Özet: Yüksek basınca dayanma gerekliliği olduğunda, büyük boru çaplarıyla uğraşıldığında veya servis için sık sık sökülmesi talep edildiğinde, flanş bağlantısı normalde favori yöntemdir. En yaygın örnekler, yangın söndürme su boruları veya fabrika buhar boru hatları üzerindeki "yükseltilmiş diskleri" vurgulayan ve bir daire cıvata ile sabitlenen kaplinlerdir.
