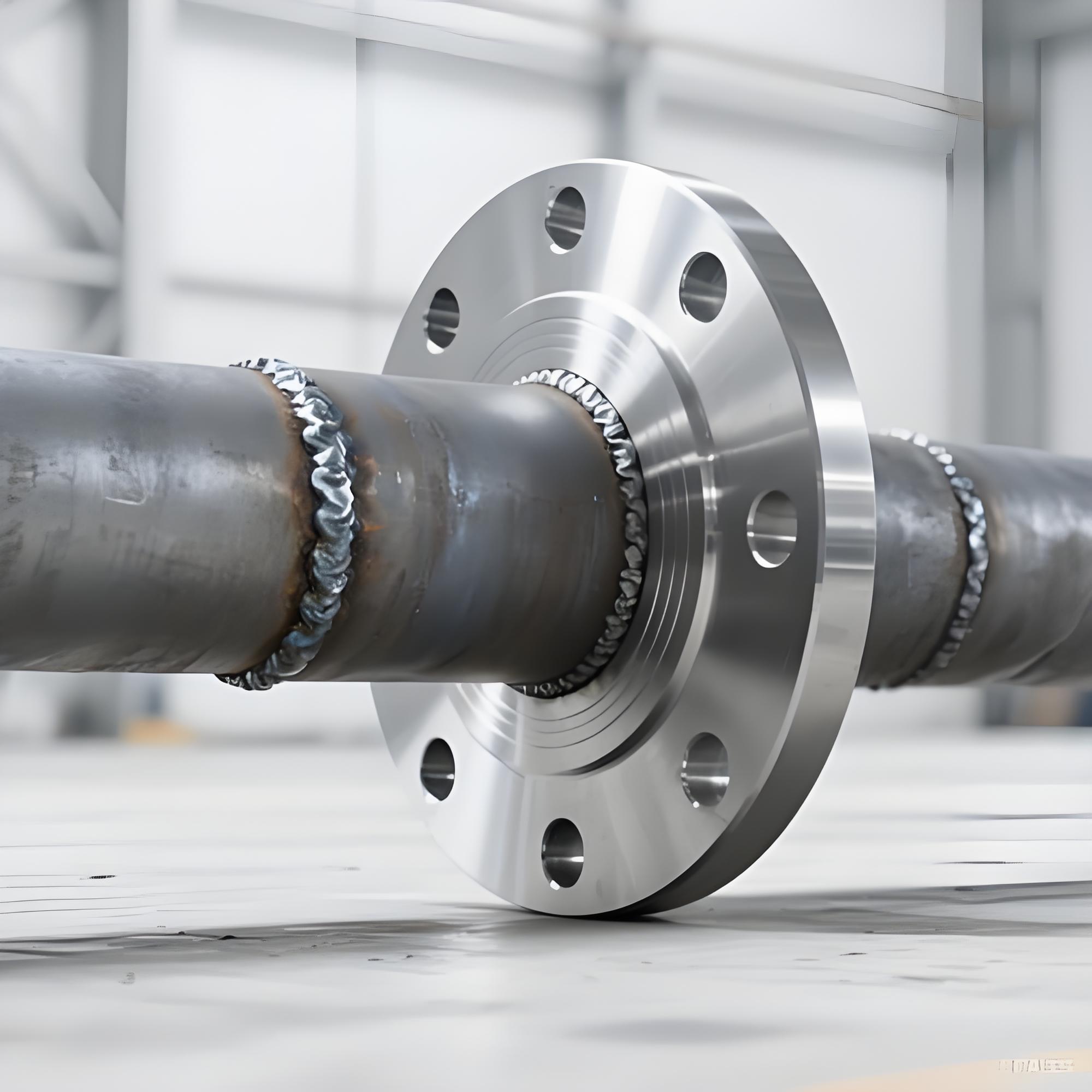

Alın kaynağı, iki iş parçasının uçlarının birbirine bakacak şekilde yerleştirildiği, tüm uç yüzey boyunca aynı anda ısıtıldığı ve iki iş parçası arasında katı halde atomik bağa ulaşmak ve dolayısıyla bunları tek parça halinde birleştirmek için basıncın pratik olduğu bir kaynak yöntemidir.
Daha etkileyici bir şekilde anlamanıza yardımcı olmak için birçok açıdan bir karşılaştırma yapılmıştır:
| Karşılaştırma Öğesi |
Alın Kaynağı |
Soket Kaynağı |
| Bağlantı Yöntemi |
Uçlar aynı hizada dizilir ve doğrudan kaynaklanır |
Bir uç diğerine takılır ve dış tarafa fileto kaynak yapılır |
| Boru Boyutu Aralığı |
Tipik olarak DN50 ve üzeri için kullanılır |
Tipik olarak DN50 ve daha küçükleri için kullanılır |
| Kaynak Tipi |
Alın kaynağı, tam nüfuziyet |
Köşe kaynağı, tamamen nüfuz edilmemiş |
| İç Boşluk |
Basamak yok, pürüzsüz iç duvar |
Ortamın birikmesine veya korozyona neden olabilecek boşluk mevcut |
| Muayene Yöntemi |
Radyografisi çekilebilir (RT), yüksek güvenilirlik |
Radyografi (RT) çekilmesi zor, çoğunlukla MT veya PT |
| Güç Yeteneği |
Daha yüksek basınç, sıcaklık ve yorulma yüklerine dayanabilme kapasitesi |
Düşük basınç ve statik koşullara uygun |

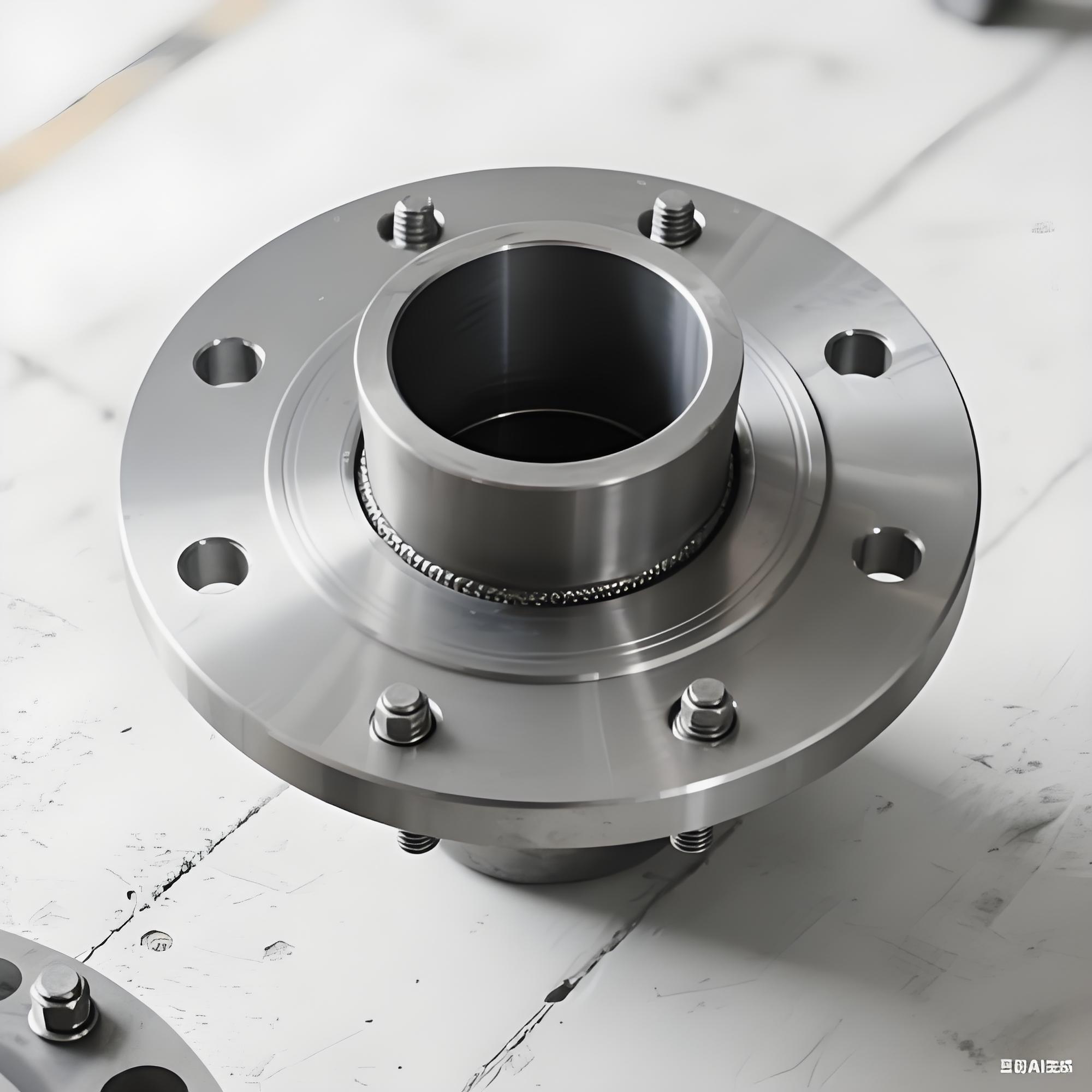

| Karşılaştırma Öğesi |
Alın Kaynağı |
Flanşlı Bağlantı |
| Bağlantı Doğası |
Kalıcı, kaldırılamaz |
Çıkarılabilir, bakımı ve değiştirilmesi kolaydır |
| Sızdırmazlık Noktası |
Conta contası yok; kaynağın kendisi mühürdür |
Contalara ve cıvatalara dayanır; potansiyel sızıntı noktaları mevcut |
| Hizmet Koşulları |
Yüksek sıcaklık, yüksek basınç, şiddetli sıcaklık döngüsü |
Geleneksel koşullar, farklı conta değerleri ile yükseltilebilir |
| Kurulum ve Bakım |
Nitelikli kaynakçı gerektirir; Kaynak sonrası değişiklik yapılması zor |
Cıvata sıkma ile hızlı montaj; muayene için uygun |
| Ağırlık ve Alan |
Kompakt yapı, flanş yok, yerden ve malzemeden tasarruf sağlar |
Flanşlar daha fazla yer kaplar, ağırlık ve maliyet ekler |
| Tipik Uygulamalar |
Ana buhar hatları, hidrojen servis hatları, yüksek sıcaklık, yüksek basınç valfi bağlantıları |
Düzenli olarak sökülmesi gereken ekipman arayüzleri, vanalar veya boru bölümleri |
| Karşılaştırma Öğesi |
Alın Kaynağı |
Dişli Bağlantı |
| Sızdırmazlık Güvenilirliği |
Son derece yüksek, sızıntı yok (kaynak sağlamsa) |
Düşük, sızdırmazlık maddesine veya PTFE bandına dayanır; titreşim altında gevşeyebilir |
| Basınç/Sıcaklık Limiti |
Ultra yüksek basınç ve ultra yüksek sıcaklık için kullanılabilir |
Orta/düşük basınç ve normal veya orta sıcaklıkla sınırlıdır |
| Bağlantı Gücü |
Entegre olarak kaynaşmış, ana metale yakın dayanıklılık |
Diş kökündeki gerilim konsantrasyonu |
| Kurulum Zorluğu |
Kaynak ekipmanı ve vasıflı kaynakçı gerektirir |
Yalnızca el aletlerine ihtiyaç vardır; sahada hızlı bir şekilde monte edilebilir |
| Sızıntı Riski |
Kaynak sağlamsa neredeyse hiç sızıntı olmaz |
Sıcaklık döngüsü veya titreşim nedeniyle yavaş yavaş sızıntı meydana gelebilir |
Tek cümleyle: Alın kaynağı, geniş çaplı, yüksek sıcaklık, yüksek basınç, sızıntının olmadığı ağır servis koşullarına uygun, en güçlü, en güvenilir ve sökülmez bağlantı yöntemidir.
