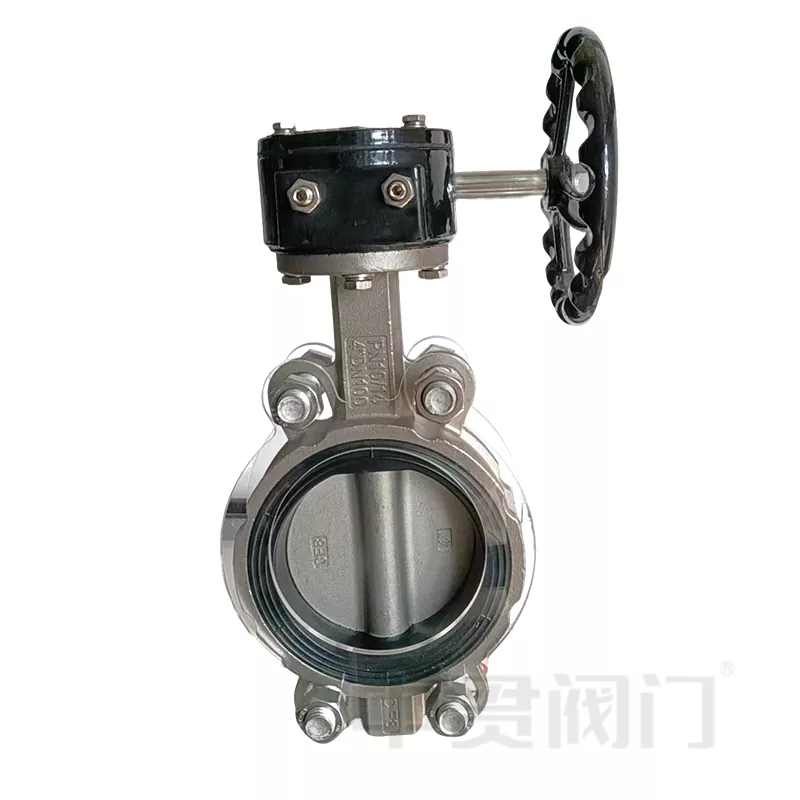

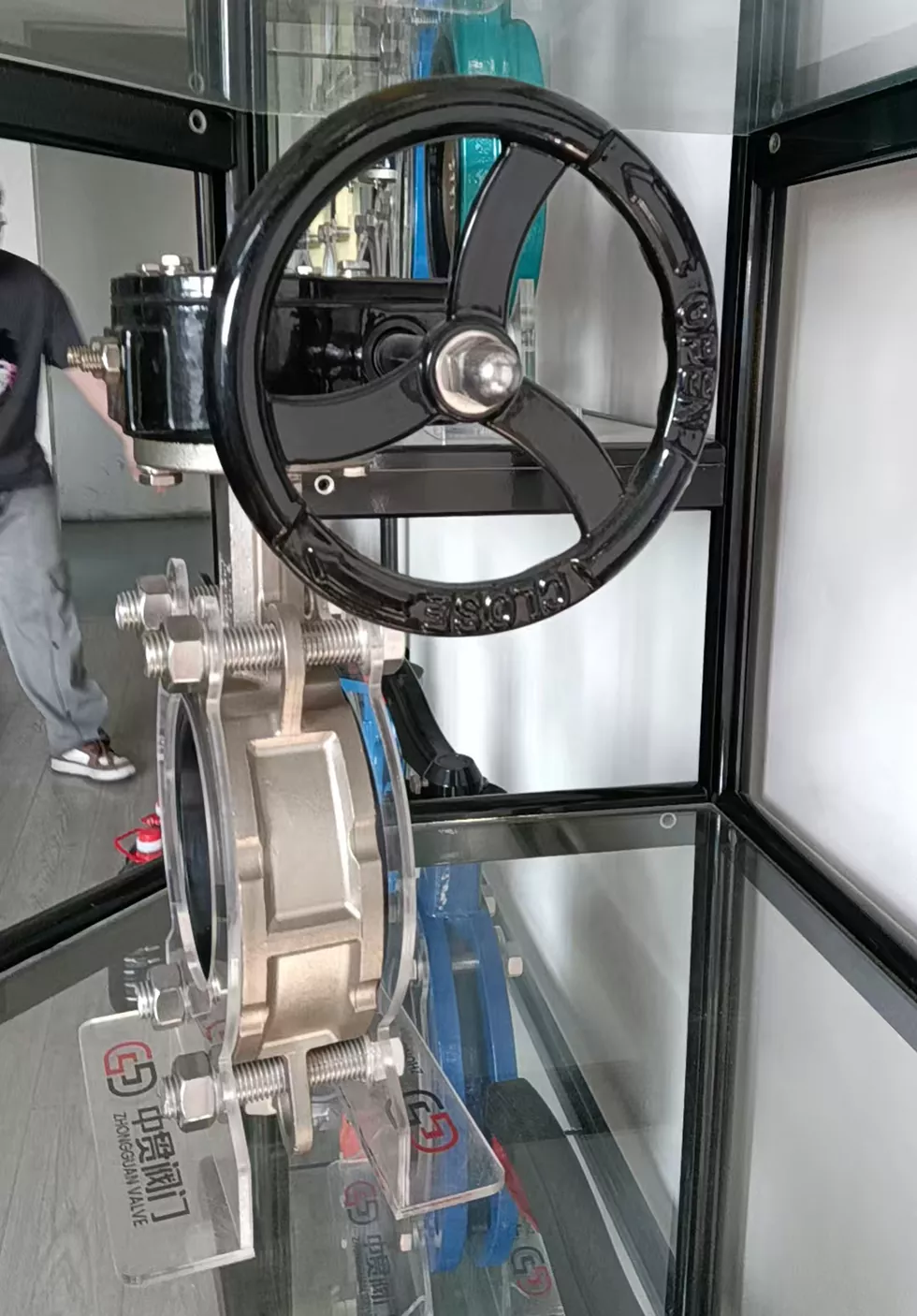

304 veya 316 Sınıf Paslanmaz Çelik Kelebek Valfı

304 veya 316 dereceli paslanmaz çelik kelebek valfının yapısal sınırlamaları nedeniyle, yüksek sıcaklıklara, yüksek basınçlara, korozyona ve aşınmaya karşı dirençli endüstriler için uygun değildir. Nispeten gelişmiş bir kelebek valfi, valf gövdesi ve valf koltuğunun bağlı bileşenler olduğu ve valf koltuğunun sızdırmazlık yüzey tabakasının ısıya dayanıklı ve korozyona dayanıklı alaşım malzemelerle kaynaklandığı üç eksantrik metal sert conta kelebek valfidir. Çok katmanlı yumuşak istiflenmiş sızdırmazlık halkası valf plakası üzerinde sabitlenmiştir. Geleneksel kelebek valfleriyle karşılaştırıldığında, bu kelebek valf yüksek sıcaklık direnci, kolay çalışma, sürtünmesiz açma ve kapanma avantajlarına sahiptir ve kapanırken iletim mekanizmasının torkunun artışı ile sızdırmazlığı telafi eder, bu da sızdırmazlık performansını iyileştirir ve kelebek valfının hizmet ömrünü uzatır.

Paslanmaz Çelik Kelebek Valfleri, genellikle Güneydoğu Asya ülkelerine ihraç edilen Zhongguan valflerinin en çok satan ürünlerinden biri ve beş Orta Asya ülkesinde distribütörler de var.
Valf gövdesi: Genellikle güçlü korozyon direncine sahip ve çeşitli çalışma koşullarına uygun olan paslanmaz çelikten (304, 316 vb.) Yapılır.
Plaka: Dönüş yoluyla sıvı akışını kontrol eden disk şeklindeki bir yapı. Kelebek plakası malzemesi valf gövdesi ile tutarlı olabilir veya diğer aşınmaya dayanıklı/korozyona dayanıklı malzemeler kullanılabilir.
Valf gövdesi: Aktüatörü kelebek plakasına bağlar ve anahtarlama veya ayarlama elde etmek için tork iletir.
Sızdırmazlık halkası: Yaygın malzemeler, valf kapatıldığında sızdırmazlık performansını sağlamak için kauçuk, PTFE veya metal contalar içerir.
Yürütme mekanizması: Manuel (sap, solucan dişlisi), elektrik, pnömatik veya hidrolik tahrik modu

Başvuru

Paslanmaz çelik kelebek vanaları su arıtma gibi birçok farklı alanda kullanılabilir: belediye su temini, kanalizasyon arıtma.

Kimyasal/Farmasötik: Korozif ortamın taşınması (316L gibi yüksek dereceli paslanmaz çelik gerektirir).

Yiyecek ve içecek: Sıhhi sınıf kelebek vanaları (FDA standartlarını karşılamak için cilalanmış).

HVAC: Soğuk ve sıcak su dolaşım sistemi.

Gemi/Enerji: Deniz suyu sistemleri, kazan boru hatları.

Notalar

Paslanmaz çelik kelebek valfinin özellikleri ile ilgili aşağıdaki sorunlara da dikkat edilmelidir: aşınabilirlik, sıcaklık ve parçacık içeriği (sızdırmazlık malzemeleri seçerken).

Basınç derecesi: PN10, PN16, vb. (Boru hattı tasarım basıncına göre seçilmiştir). Bağlantı yöntemleri: Flanş tipi, kelepçe tipi, kaynak tipi (boru hattı arayüzüne bağlı olarak).

Standart sertifika: API, ANSI, ISO veya Ulusal Standart (GB/T 12238 gibi).
