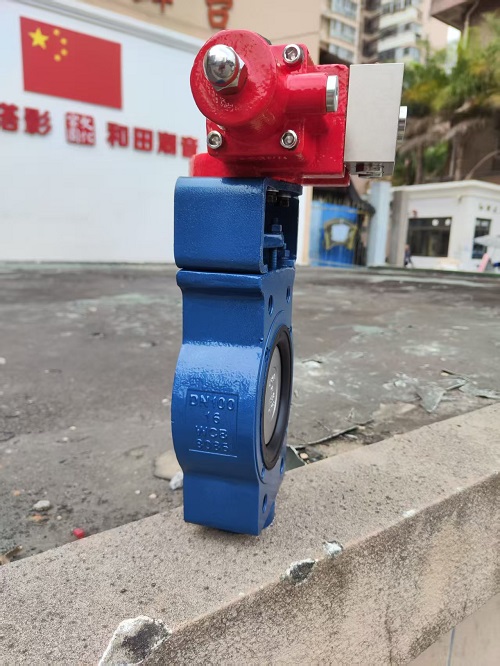

Yarı pabuçlu WCB Gövdesi ve CF8 Diski, Hidrolik Aktüatörlü Eksantrik Kelebek vana

Hidrolik Aktüatörlü Eksantrik Kelebek Vanaya sahip Yarı pabuçlu WCB Gövdesi ve CF8 Diski, hızlı çalışma, güvenilir sızdırmazlık ve minimum bakım gerektiren zorlu uygulamalar için tasarlanmış yüksek performanslı bir vanadır. Benzersiz eksantrik tasarımı ve hidrolik aktüatörüyle bu valf, yüksek fark basınçları yönetmek için idealdir ve aynı zamanda sorunsuz çalışma ve uzun servis ömrü sağlar.

Tasarım Özellikleri:

Vana Tipi: Yumuşak Yuvalı Çift Ofset Kelebek Vana

Eksantrik kelebek vana, vana gövdesi ekseninin hem sızdırmazlık yüzeyinden hem de boru hattı ekseninden kaydırıldığı çift ofsetli bir tasarıma sahiptir. Bu yenilikçi tasarım, diskin açılma sırasında hızla yuvadan ayrılmasını sağlayarak sürtünmeyi ve aşınmayı önemli ölçüde azaltır ve valf contasının servis ömrünü uzatır.

Ofset Tasarımı:

Ofset tasarımı, diskin minimum dirençle hareket etmesine izin vererek valfin verimliliğini artırır, daha düzgün çalışma sağlar ve mekanik aşınmayı azaltır. Sonuç, daha az bakım gerektirirken yüksek performans sağlayan bir valftir.

Sızdırmazlık Sistemi:

Esnek Yumuşak Koltuk:

Valf, genellikle EPDM, NBR, PTFE vb. malzemelerden yapılmış esnek bir yumuşak yuva kullanır. Bu yumuşak yuva tasarımı, mükemmel elastik sızdırmazlık sağlayarak çift yönlü sıfır sızıntı sağlar. ANSI Sınıf VI gibi sıkı sızdırmazlık standartlarını karşılayarak çok çeşitli endüstriyel uygulamalar için oldukça güvenilirdir.

Malzeme Özellikleri:

Gövde Malzemesi

Valf gövdesi, güçlü yapısal bütünlük ve genel basınçlara karşı mükemmel direnç sağlayan WCB Karbon Çeliğinden yapılmıştır. Bu malzeme, yüksek akış hızlarına veya aşındırıcı ortamlara sahip endüstriler dahil, yüksek talep gören ortamlarda dayanıklılık sağlar.

Disk Malzemesi

Valf diski, mükemmel korozyon direnci, yüksek mukavemeti ve dayanıklılığıyla bilinen CF8 Paslanmaz Çelikten (304) üretilmiştir. Diskin cilalı veya kaplamalı yüzeyi, korozyona ve aşınmaya karşı direnç sağlarken güvenilir bir sızdırmazlık için yumuşak yuvayla sıkı temas sağlar.

Bağlantı Tasarımı:

Yarı Pabuçlu Gövde:

Bu valf, kolay kurulum ve demontaj imkanı sağlayan yarı pabuçlu bir gövde tasarımına sahiptir. Yarı pabuç tasarımında dişli pabuç delikleri bulunur ve bu da vananın, wafer vanaya benzer şekilde geçmeli cıvatalar kullanılarak monte edilmesini mümkün kılar. Bu tasarımın temel avantajı, boru hattının sökülmesi sırasında vanayı destekleyebilmesi ve vanayı sistemden tamamen çıkarmadan bakımın kolaylaştırılmasıdır.

Çalıştırma:

Hidrolik Aktüatör:

Valf, hızlı valf çalışması gerektiren veya açmak için yüksek diferansiyel basıncın kullanıldığı uygulamalar için yüksek tork ve hızlı yanıt sunan bir hidrolik aktüatörle donatılmıştır. Hidrolik aktüatör, petrol ve gaz boru hatları, kimyasal işleme ve diğer endüstriyel uygulamalar gibi daha yüksek derecede kontrol ve performans gerektiren sistemler için idealdir.

Hidrolik Entegrasyon:

Bu aktüatör, hidrolik kontrol sistemlerine doğrudan entegre edilebilir, böylece kesintisiz çalışma ve valf hareketi üzerinde daha fazla kontrol sağlanır. Operasyonel güvenilirliği en üst düzeye çıkarırken yüksek verimlilik ve minimum enerji tüketimi sağlayacak şekilde tasarlanmıştır.

Uygulamalar:

Su ve Atık Su Arıtma

Petrol ve Gaz Endüstrisi

Kimyasal İşleme

Enerji Santralleri

HVAC Sistemleri

Kağıt Hamuru ve Kağıt Endüstrisi

İlaç ve Gıda İşleme

Temel Avantajlar:

Minimum Aşınma ve Yıpranma: Eksantrik tasarım sürtünmeyi azaltır, contaların ömrünü uzatır ve bakım gereksinimlerini azaltır.

Çift Yönlü Sıfır Sızıntı: Esnek yumuşak koltuk tasarımı her iki yönde de sızıntısız çalışmayı sağlar.

Hızlı ve Verimli Çalışma: Valf, hidrolik aktüatör sayesinde yüksek basınçlı ve hızlı etkili uygulamalar için ideal olan hızlı yanıt süreleri sağlar.

Kolay Bakım: Yarı pabuçlu tasarım, rutin bakım sırasında valfin kolayca çıkarılmasına ve yeniden takılmasına olanak vererek zamandan ve işçilik maliyetlerinden tasarruf sağlar.

Korozyona Direnç: CF8 Paslanmaz Çelik disk ve WCB karbon çeliği gövde, zorlu ortamlarda dayanıklılık ve korozyona karşı direnç sağlar.

Özellikler:
