Zhongguan Konsantrik Kelebek Vanasatın alma, kompakt yapının, uygun sızdırmazlık malzemelerinin ve istikrarlı kapatma performansının gerekli olduğu su arıtma, kanalizasyon, deniz suyu, HVAC sirkülasyonu ve endüstriyel boru hattı uygulamalarını destekler.Zhejiang Zhongguan Vana İmalatı Co, Ltd.Tianjin ve Wenzhou, Zhejiang'da bulunan üretim üsleriyle 20 yılı aşkın bir süredir valf üretimine odaklanmıştır. Şirket, farklı boru hattı malzemelerine, ortam özelliklerine ve çalışma ortamlarına dayalı vana konfigürasyonları sağlamak için kelebek vana üretim deneyimini bölgesel vana tedarik zinciri kaynaklarıyla birleştiriyor.
Orta basınçlı sistemlerde genellikle eşmerkezli bir yapı uygulanır.
Su ve kanalizasyon boru hatları, uzun süreli çalışma sırasında sızdırmazlık performansını koruyabilen vanalara ihtiyaç duyar. Konsantrik Kelebek Vana tasarımında kullanılan elastik yuva yapısı, sızdırmazlık malzemesi boru hattının kimyasal özelliklerine göre seçilebildiğinden su bazlı ortamlara uygundur.
EPDMve HTEPDM koltuklar suya, hava koşullarına ve ozona maruz kalmaya karşı dayanıklılıkları nedeniyle yaygın olarak tatlı su, kanalizasyon ve deniz suyu uygulamaları için seçilmektedir. Basitleştirilmiş iç yapı aynı zamanda tortu ve parçacıkların biriktiği alanları da azaltır.
Tuz içeriği malzemenin bozulmasını hızlandırabileceğinden deniz suyu sistemleri korozyon direncine dikkat edilmesini gerektirir. Zhongguan, deniz suyu çalışma koşullarına göre korozyona dayanıklı diskler ve farklı koltuk malzemeleri içeren malzeme kombinasyonları sağlar.
Valf gövdesi yaklaşık 250μm epoksi kaplama ile korunabilirken, sızdırmazlık malzemesi gerçek ortam gereksinimlerine göre seçilebilir. Daha güçlü kimyasal direnç gerektiğinde PTFE bazlı malzemeler veya uygun kauçuk bileşikleri düşünülebilir.
Isıtma, havalandırma, iklimlendirme ve endüstriyel soğutma sistemleri sıklıkla sık sık açılıp kapanma işlemlerini gerektirir. Eş merkezli tasarım, düşük çalışma torku özellikleri sağlar ve kontrol gereksinimlerine göre farklı aktüatör konfigürasyonlarıyla birleştirilebilir.
Kompakt yapısı, kurulum alanının sınırlı olduğu boru hattı sistemleri için uygun olmasını sağlarken, levha vepabuçbağlantı türleri farklı boru hattı düzenleri için esneklik sağlar.

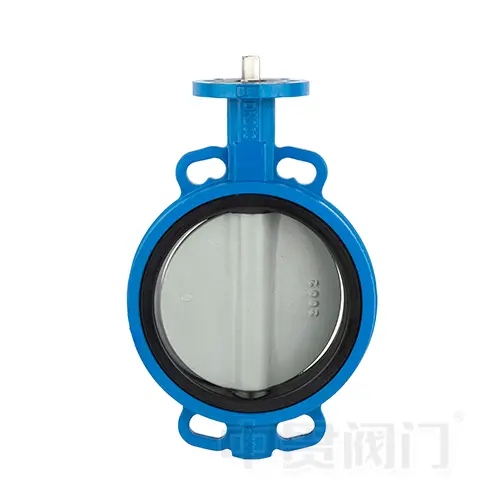

Eş merkezli yapı, valf gövdesini, disk merkezini ve gövde merkez hattını aynı eksende hizalar. Eksantrik kelebek vana yapılarıyla karşılaştırıldığında bu tasarım, daha basit bir sızdırmazlık düzenlemesi sağlar ve montaj yönü sınırlamalarını azaltır.
Çift yönlü sızdırmazlık özelliği, birçok boru hattı uygulamasında katı akış yönü kısıtlamaları olmadan kurulum yapılmasına olanak tanır. Bu, özellikle birden fazla vananın monte edildiği büyük su besleme ve sirkülasyon sistemlerinde, yanlış vana yönlendirmesinden kaynaklanan kurulum hataları olasılığını azaltır.
Bir kelebek vananın performans aralığı büyük ölçüde yuva malzemesi seçimine bağlıdır. Zhongguan Konsantrik Kelebek Vana, aynı temel vana yapısının farklı çalışma koşullarına uyum sağlamasına olanak tanıyan farklı sızdırmazlık malzemeleriyle yapılandırılabilir.
EPDM ve HTEPDM esas olarak su ile ilgili uygulamalar için uygundur;NBRYağ içeren ortamlar için , HNBR ve XNBR seçilir. Daha güçlü kimyasal direncin gerekli olduğu yerlerde PTFE bazlı malzemeler kullanılır.
Bu malzeme esnekliği, boru hattı koşulları değiştiğinde tamamen farklı valf yapılarına olan ihtiyacı azaltır. Sızdırmazlık sistemi ortama göre ayarlanırken valf gövdesi tasarımı tutarlı kalabilir.
Metal yataklı eksantrik kelebek vanalarla karşılaştırıldığında, eşmerkezli kelebek vanalar genellikle daha basit bir iç yapıya ve daha düşük toplam ağırlığa sahiptir.
Bu, büyük boru hattı projelerinde pratik avantajlar sağlar çünkü nakliye, kurulum ve bakım prosedürlerinin yönetimi daha kolay hale gelir. Elastik yuva tasarımı aynı zamanda birçok uygulamada valf düzeneğinin tamamının değiştirilmesi yerine yuvanın değiştirilmesi yoluyla bakım yapılmasına olanak sağlar.

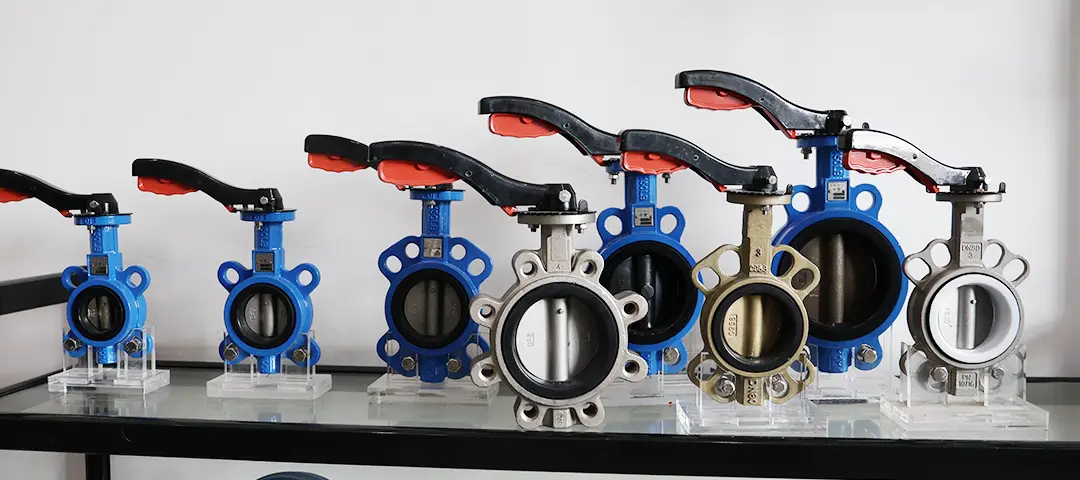

Zhongguan, gofret, pabuç, U kesiti ve flanş tipleri dahil olmak üzere esas olarak DN40 ila DN1600'ü kapsayan kelebek vanalar üretmektedir.

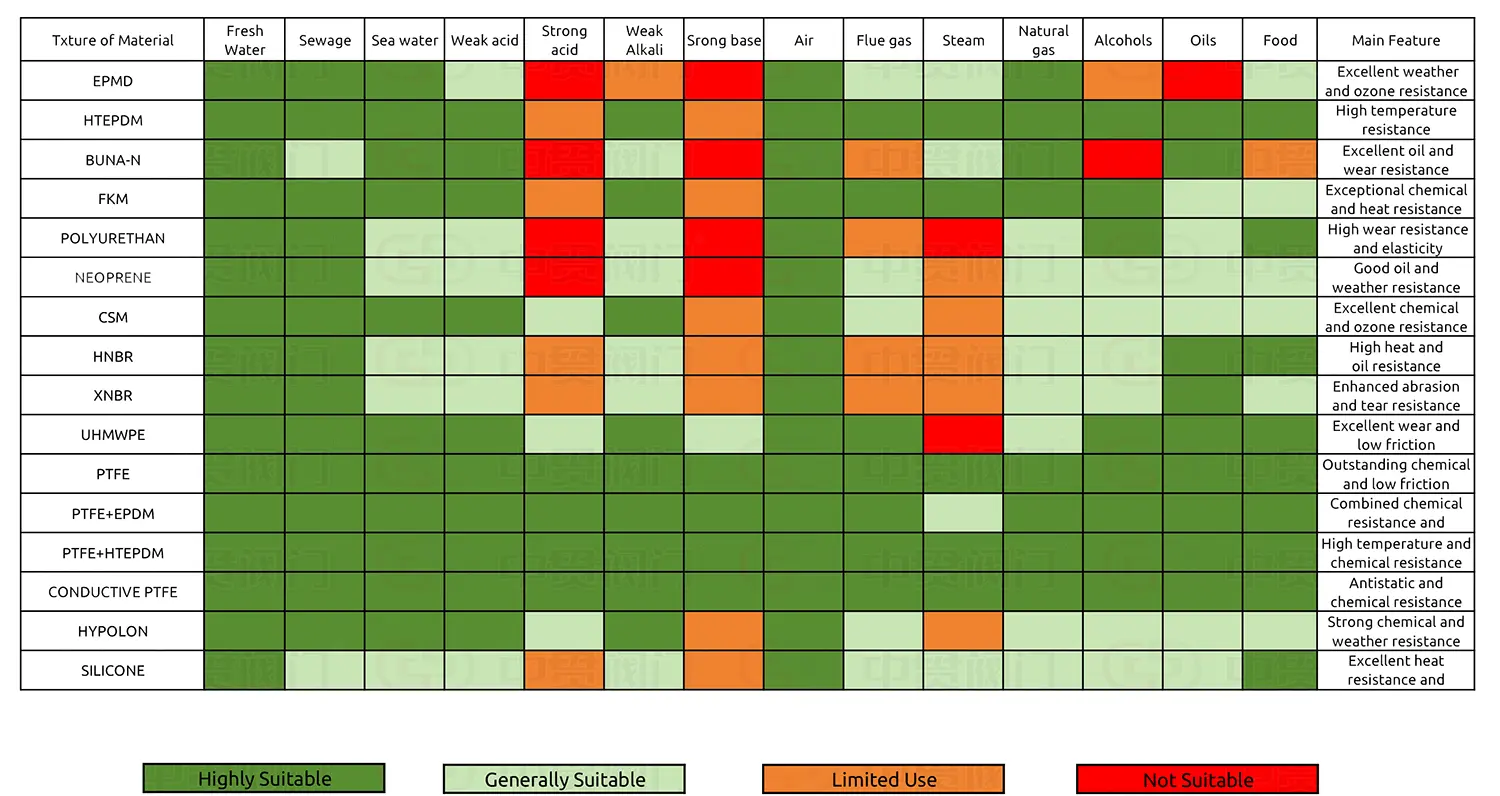

Farklı kauçuk ve polimer malzemeler suya, kimyasallara, yağa, sıcaklığa ve özel ortamlara karşı farklı direnç özelliklerine sahiptir.
| Koltuk Malzemesi | Uygun Medya | Malzeme Özellikleri |
| EPDM | Tatlı su, kanalizasyon, deniz suyu, hava, baca gazı | İyi su uyumluluğu, hava koşullarına dayanıklılık ve ozon direnci; madeni yağ için uygun değil |
| HTEPDM | Daha yüksek sıcaklıktaki su, deniz suyu, buhar koşulları | Standart EPDM ile karşılaştırıldığında geliştirilmiş sıcaklık performansı |
| NBR (BUNA-N) | Mineral yağ ve yağ içeren ortamlar | İyi yağ direnci ve aşınma direnci |
| HNBR / XNBR | Endüstriyel yağ ve aşınmayla ilgili uygulamalar | Geleneksel NBR ile karşılaştırıldığında geliştirilmiş direnç |
| FKM | Kimyasal ortamlar ve yüksek sıcaklık koşulları | Güçlü kimyasal ve sıcaklık direnci |
| PTFE | Güçlü asit, güçlü alkali, aşındırıcı kimyasal ortam | Mükemmel kimyasal stabilite ve düşük sürtünme |
| PTFE + EPDM | Su ve kimyasal kombinasyon uygulamaları | PTFE kimyasal direncini kauçuğun esnekliğiyle birleştirir |
| PTFE + HTEPDM | Daha yüksek sıcaklıktaki kimyasal uygulamalar | Karmaşık kimyasal ortamlar için uygundur |
| İletken PTFE | Anti-statik kimyasal boru hatları | İletken özellikleriyle PTFE direncini korur |
| Silikon | Gıda ve temiz yüksek sıcaklık uygulamaları | Isı direnci ve temiz ortam uyumluluğu |
Su temini, kanalizasyon arıtma ve deniz suyu sistemleri için EPDM ve HTEPDM yaygın olarak seçilir çünkü bu malzemeler su bazlı ortamlarda iyi performans gösterir. Ancak madeni yağ temasına uygun değildirler.
Petrolle ilgili boru hatları için NBR, HNBR, XNBR veya FKM malzemeleri daha uygundur çünkü yağın şişmesine ve sızdırmazlık bozulmasına karşı daha iyi direnç sağlarlar.
Agresif ortam içeren kimyasal boru hatları için PTFE ve PTFE kompozit malzemeler daha geniş kimyasal uyumluluk sağlar. Anti-statik gereksinimler mevcut olduğunda iletken PTFE de düşünülebilir.
Gıda işleme veya temiz yüksek sıcaklık uygulamaları için, çalışma koşullarına göre silikon ve diğer gıdaya uygun sızdırmazlık malzemeleri seçilebilir.
Çalışma şartlarına göre farklı kelebek vana tasarımları seçilmektedir. Eşmerkezli yapı genellikle su, kamu hizmetleri ve genel endüstriyel boru hatlarında uygulanırken, eksantrik yapılar genellikle daha yüksek sıcaklık, yüksek basınç veya metal sızdırmazlık uygulamaları için düşünülür.
| Karşılaştırma Öğesi | Konsantrik Kelebek Vana | Çift Eksantrik Kelebek Vana | Üçlü Eksantrik Kelebek Vana |
| Sızdırmazlık Tasarımı | Merkezi disk yapısına sahip elastik koltuk sızdırmazlığı | Ofset disk ve şaft tasarımı | Metal contalı çoklu ofset yapı |
| Kurulum Gereksinimi | Çift yönlü sızdırmazlık özelliği | Birçok tasarım akış yönüne dikkat etmeyi gerektirir | Genellikle doğru kurulum yönünü gerektirir |
| Koltuk Seçenekleri | EPDM, NBR, FKM, PTFE serisi, Silikon ve diğer malzemeler | Tasarıma bağlı olarak yumuşak veya metal koltuk | Ağırlıklı olarak metal koltuk çözümleri |
| Yapısal Ağırlık | Hafif yapı | Orta ağırlık | Karmaşık yapı nedeniyle daha yüksek ağırlık |
| Bakım | Basit koltuk değiştirme yapısı | Daha karmaşık sızdırmazlık sistemi | Daha yüksek bakım karmaşıklığı |
| Tipik Uygulamalar | Su, kanalizasyon, deniz suyu, HVAC, zayıf kimyasal maddeler | Orta sıcaklıktaki endüstriyel uygulamalar | Yüksek sıcaklık ve yüksek basınç uygulamaları |
Zhejiang Zhongguan Vana İmalatı Co, Ltd., pompa ve valf üretimiyle bilinen bir bölge olan Oubei, Yongjia, Wenzhou, Zhejiang'da yer almaktadır. Şirketin vana sektöründe 20 yıldan fazla deneyimi var ve hem Tianjin hem de Wenzhou'da üretim kaynakları işletiyor.
Üretim sistemi, kelebek vana imalatını, montajını, basınç testini, vana yuvası montajını, mil manşonunun montajını ve ürün markalamasını kapsar. Ana kelebek vana üretim aralığı, levha, pabuç, U kesiti ve flanş tasarımlarını kapsayan DN40 ila DN1600'ü içerir.
Zhongguan'ın gerekli olduğuISO sertifikalarıÜretilen vanalar için ve sağlayabilirWRAS sertifikalı valf yuvalarıgerektiğinde.
Kurulumdan önce boru hattı ve vana sızdırmazlık yüzeyleri, sızdırmazlık performansını etkileyebilecek toz, kum ve diğer parçacıkların temizlenmesi için temizlenmelidir. Eşit olmayan kurulum gerilimi vananın çalışmasını etkileyebileceğinden flanş hizalaması dikkatle kontrol edilmelidir.
Kurulum sırasında, düzgün açma ve kapama hareketinin sağlanması için aktüatör bağlantısının doğrulanması gerekir. Aşırı kuvvet veya yetersiz çalışmayı önlemek için aktüatör torku, vananın çalışma gereksinimine uygun olmalıdır.
Taşıma sırasında, transmisyon bileşenlerini korumak için aktüatör veya valf gövdesi yerine valf gövdesi etrafına kaldırma ekipmanı takılmalıdır.
Düzenli muayene, kurulum ortamına göre vananın çalışmasını, aktüatörün durumunu ve yağlama gereksinimlerini kontrol etmeyi içermelidir. Açık havada veya zorlu koşullarda kurulan aktüatörler için ek koruma gerekebilir.
Uygulanabilir ortam seçilen koltuk malzemesine bağlıdır. EPDM yaygın olarak su ve kanalizasyon sistemlerinde kullanılır, NBR bazlı malzemeler petrolle ilgili ortamlar için uygundur ve PTFE malzemeler daha güçlü kimyasal ortamlar için kullanılır.
Seçimde ortamın türü, sıcaklığı, kimyasal konsantrasyonu ve çalışma frekansı dikkate alınmalıdır. Zhongguan, gerçek boru hattı koşullarına göre uygun sızdırmazlık malzemelerini seçer.
Evet. Uygun koltuk seçimi ve iç bileşen malzemeleri de dahil olmak üzere korozyona dayanıklı uygun malzemelerle deniz suyuyla ilgili boru hatlarında uygulanabilir.
Zhongguan kelebek vanaları esas olarak su, şebeke ve endüstriyel boru hattı sistemlerinde yaygın olarak kullanılan PN10-PN16 basınç değerlerini kapsar.
Zhongguan Konsantrik Kelebek VanaKompakt bir yapıyı birden fazla sızdırmazlık malzemesi seçeneğiyle birleştirerek vana konfigürasyonunun farklı boru hattı ortamlarına ve çalışma koşullarına uyum sağlamasına olanak tanır. Uzun vadeli vana üretim deneyimi, malzeme seçim kontrolü ve üretim denetim süreçleri sayesinde Zhongguan, su arıtma, deniz sistemleri, HVAC sirkülasyonu ve endüstriyel boru hattı uygulamaları için vana konfigürasyonları sağlar.
