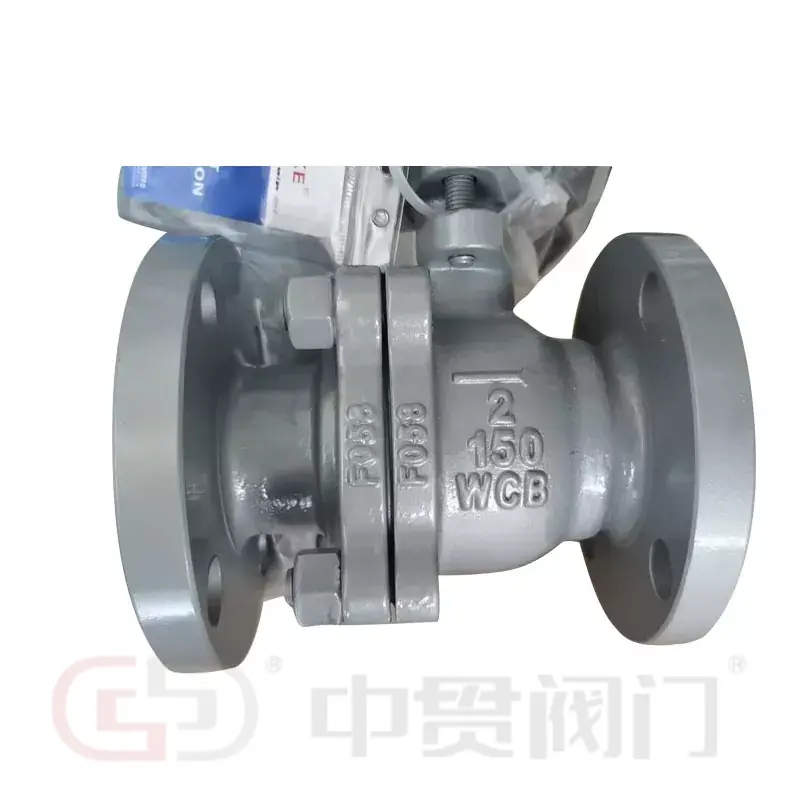

Valf, basınç içeren ana gövdesi için WCB karbon çeliğini kullanır. Bu malzeme genellikle karbon çeliğinin çalışma ortamıyla uyumlu olduğu endüstriyel su, yağ ve buhar hizmetlerinde uygulanır. Zhongguan ayrıca LCB ve WCC'yi alternatif gövde malzemeleri olarak listeliyor ve malzeme seçiminin servis sıcaklığını, mekanik gereksinimleri ve proje özelliklerini yansıtacak şekilde yapılmasına olanak tanıyor.
Temel inşaat ayrıntıları şunları içerir:
Ana basınç içeren bileşenler için ASTM A216 WCB dökme karbon çeliği.
Bilya diferansiyel basınç altında hafifçe hareket ederek kapatma contasını oluşturmak için alt koltuğa baskı yapar.
PTFE, R-PTFE, PEEK ve PPL, farklı sızdırmazlık ve çalıştırma gereksinimleri için listelenen seçeneklerdir.
SS304, SS316 ve 13Cr seçenekleri mevcuttur.
Ana gövde ve ikincil gövde cıvatalarla birbirine bağlanarak bakım sırasında iç bileşenlere erişim sağlanır.
Karbon çeliği gövde ve seçilmiş iç malzemelerin kombinasyonu, WCB Flanşlı Bağlantılı Yüzer Küresel Vanayı güvenilir kapatma ve pratik bakımın gerekli olduğu uyumlu endüstriyel ortamlar için uygun hale getirir.
Flanşlı uçlar, eşleşen boru hattı flanşlarına cıvatalı bağlantı sağlar. Zhongguan, farklı boru özelliklerine uyum sağlamak için RF, FF ve RTJ sızdırmazlık yüzeyi seçeneklerini listeliyor. Bu konfigürasyonlar, vana flanşı boyutları, basınç sınıfı ve kaplamanın bağlı ekipmanla eşleşmesi koşuluyla, endüstriyel projeler genelinde kurulum planlamasını destekler.
Listelenen boyut ve basınç aralıkları birden fazla boru hattı konfigürasyonunu kapsar. Sınıf değerleri ve PN değerleri farklı tanımlama sistemlerine aittir ve geçerli standart ve tasarım koşulları kontrol edilmeden doğrudan değiştirilebilirmiş gibi değerlendirilmemelidir.
Malzeme uyumluluğu ve basınç-sıcaklık sınırları, bir vananın belirli bir hizmet için uygun olup olmadığını belirler. WCB karbon çeliği genellikle uyumlu su, yağ ve buhar uygulamalarına uygundur; yuva malzemesi ise seçilen çalışma koşulları altında sızdırmazlık performansını etkiler.
Tipik uygulama alanları şunları içerir:
Belirtilen basınç, sıcaklık ve ortam gereksinimlerine bağlı olarak uyumlu petrol ve gaz hizmetinde açma-kapama izolasyonu.
Uyumlu proses sıvılarının izolasyonu. Aşındırıcı ortamlar gövde, top, gövde ve yuva uyumluluğunun dikkatli bir şekilde değerlendirilmesini gerektirir.
Seçilen vana malzemelerinin ve basınç-sıcaklık değerlerinin sistem gereksinimlerini karşıladığı su ve buhar boruları.
Su kimyasına ve çalışma koşullarına dayalı malzeme seçimiyle endüstriyel su sistemlerinde boru hattı izolasyonu.
Seçim sırasında dikkate alınan çalışma sıklığı ve bakım gereklilikleri ile uyumlu proses hatlarında tekrarlanan açma ve kapama.
Sağlanan ürün bilgileri maksimum sıcaklığı verir.425°Caçıklanan vana için geçerlidir ancak bu rakam, her basınç değerinde veya her yuva malzemesinde izin verilen sıcaklık olarak yorumlanmamalıdır. PTFE, R-PTFE, PEEK ve PPL farklı sıcaklık ve servis özelliklerine sahiptir. İzin verilen nihai çalışma zarfı, vana konfigürasyonunun tamamına bağlıdır.
Yüzen bilye mekanizması, topu aşağı yöndeki koltuğa doğru itmek için diferansiyel basınca dayanır. Bu temas, kapatma contasının oluşturulmasına yardımcı olurken, seçilen koltuk malzemesi ortama ve çalışma sıcaklığına uygunluğunu belirler.
İki parçalı cıvatalı gövde, bakım için dahili bileşenlere erişim sağlar. Yapım ve bakım prosedürüne bağlı olarak, boru hattı tertibatının tamamını sökmeden, servis verilebilir parçaları incelemek veya değiştirmek için gövde açılabilir. Bakım öncesinde izolasyon, basınçsızlaştırma ve güvenli kullanım gerekli olmaya devam etmektedir.
Ek tasarım ve satın alma hususları şunları içerir:
Anormal basınç koşulları altında gövdenin fırlamasını önlemeye yardımcı olmak için patlama önleyici gövde tasarımı listelenmiştir.
Pnömatik veya elektrikli aktüatör kurulumu için ISO 5211 montajıyla uyumlu yüksek platformlu bir konfigürasyon mevcuttur.
İstenmeyen manuel çalıştırmayı önlemeye yardımcı olmak için bir kilitleme kolu belirtilebilir.
Flanş kaplaması, delme, basınç sınıfı, yüz yüze boyutlar ve aktüatör arayüzleri proje boru ve kontrol gereksinimlerine uygun olmalıdır.
Yangın güvenliği ve antistatik performans, sağlanan spesifikasyonlarla belirlenmemiştir. API 6D ve ASME B16.34 tasarım standartları olarak, API 598 ise test standardı olarak listelenmiştir; bu referanslar tek başına yangına dayanıklı sertifikayı veya antistatik yapıyı doğrulamaz.
Ek güvenlik özellikleri gerektiren projeler için aşağıdaki noktaların özel teknik belgelere ihtiyacı vardır:
Yangın güvenliği performansı:Geçerli yangın testi standardını ve destekleyici test raporunu veya sertifikasını doğrulayın.
Anti-statik yapı:Anti-statik bir cihazın takılı olup olmadığını ve performansının test edilip edilmediğini doğrulayın.
Basınç ve sızıntı testi:Uygulanabilir test prosedürünü, basıncı, kabul kriterlerini ve muayene kayıtlarını doğrulayın.
Malzeme izlenebilirliği:Sipariş belgelerinde belirtilen gövde, küre, gövde ve yuva malzemelerini tanımlayın.
Çalışma sınırları:Seçilen boyut, basınç sınıfı ve koltuk kombinasyonu için izin verilen basınç ve sıcaklığı belirleyin.
Bu kontroller özellikle hidrokarbon servisi, yüksek sıcaklık boruları ve tanımlanmış güvenlik gerekliliklerine sahip kurulumlarla ilgilidir.
Zhongguan, 2016 yılında kurulan Tianjin'de ve Oubei, Yongjia, Wenzhou'da valf üretim üsleri işletiyor.Zhejiang Zhongguan Vana İmalatı Co, Ltd.2019 yılında kuruldu. Şirketin vana sektöründe 19 yılı aşkın tecrübesi bulunmaktadır.
Üretim ekipmanı, valf basınç test makinelerini, valf yuvası kurulum ekipmanını, mil-manşon bağlantı ekipmanını ve markalama makinelerini içerir. Zhongguan, vana ürünleri için ISO sertifikalarına sahiptir ve geçerli kelebek vanalar için WRAS sertifikalı yuvalar sunmaktadır. Bizim gözden geçirinsertifikalarVeişbirlikçi davalardaha fazla ayrıntı için.
içinWCB Flanşlı Bağlantılı Yüzer Küresel Vanaseçim ayrıntıları arasında WCB, LCB veya WCC gövde malzemesi, DN15–DN600 boyut aralığı, basınç sınıfı, RF/FF/RTJ flanş kaplaması ve yuva malzemesi yer alır. İlgili seçenekler aynıküresel vanaaile de mevcuttur. Zhongguan ayrıca Vietnam, Malezya ve Singapur'daki mühendislik şirketleri ve stokçularla da çalışıyor.
WCB, birçok endüstriyel boru uygulamasında kullanılan dökme karbonlu çelik bir malzemedir. Verilen bilgilerde bu valf için maksimum 425°C sıcaklık listelenmektedir, ancak izin verilen çalışma sıcaklığı, basınç, yuva malzemesi ve tüm valf konfigürasyonuyla birlikte değerlendirilmelidir.
Uygunluk, gövdenin ve iç malzemelerin kimyasal bileşimine, konsantrasyonuna, sıcaklığına ve uyumluluğuna bağlıdır. Paslanmaz çelik bilye veya gövde seçenekleri tek başına vananın tamamının aşındırıcı ortam için uygun olduğunu göstermez.
Nominal çapı, basınç sınıfını, flanş yüzeyini, çalışma ortamını, basınç ve sıcaklık koşullarını, koltuk tercihini ve manuel veya otomatik çalıştırma gereksinimlerini sağlayın. Yangına dayanıklı, antistatik veya projeye özel test gereklilikleri de belirtilmelidir.
