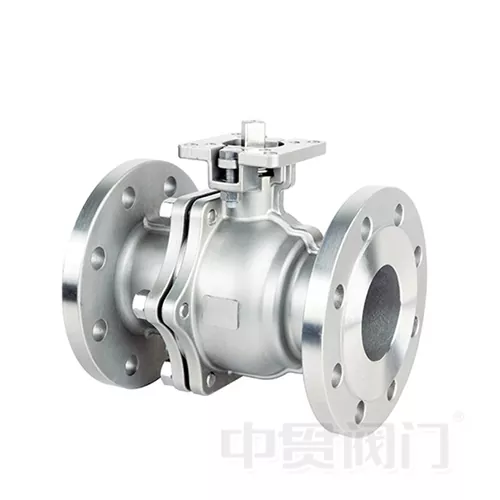

ASME Standart Flanşlı Yüksek Platform Paslanmaz Çelik Küresel Vana

ASME Standart Flanşlı Yüksek Platformlu Paslanmaz Çelik Küresel Vana, aşındırıcı ortamlar, yüksek sıcaklık / yüksek basınç koşulları ve sıvı kontrol sistemlerindeki katı sızdırmazlık gereksinimleriyle başa çıkmak üzere tasarlanmış profesyonel kalitede endüstriyel bir vanadır.

Vana gövdesi ve tüm ıslak parçalar, boru sistemlerine güvenli ve güvenilir bağlantı sağlamak için ASME B16.5 standart flanşlarla birleştirilmiş birinci sınıf paslanmaz çelikten (CF8 / CF8M / CF3M mevcuttur) üretilmiştir. Geleneksel küresel vanalarla karşılaştırıldığında benzersizentegre yüksek platform tasarımıdoğrudan vana gövdesinin üzerinde standart bir ISO 5211 montaj pedi bulunur; bu da pnömatik, elektrikli veya elektro-hidrolik aktüatörlerin ek braketlere gerek kalmadan hızlı kurulumuna olanak tanır.

Temel ürünlerinden biri olarakZhongguan Vana, bu küresel vana, petrol ve gaz iletiminde, kimyasal reaktör sistemlerinde, gıda sınıfı sıhhi hatlarda, farmasötik olarak arıtılmış su sistemlerinde, deniz suyunun tuzdan arındırılmasında ve deniz balast sistemlerinde yaygın olarak kullanılmaktadır. Mükemmel korozyon direnci, kabarcık geçirmez sıfır sızıntı yalıtımı ve yangına dayanıklı tasarımıyla, bakım sıklığını ve toplam sahip olma maliyetini önemli ölçüde azaltırken uzun süreli istikrarlı çalışma sağlar.

Temel Teknik Avantajlar

1. Mükemmel Korozyon ve Yüksek Sıcaklık Dayanımı

• Malzeme Seçenekleri: Vana gövdesi ve topu CF8 / CF8M (304 / 316 paslanmaz çelik) veya daha yüksek kalite CF3M (316L) malzemeden yapılmıştır. Optimize edilmiş nikel, krom ve molibden içeriği, sülfürik asit, hidroklorik asit, alkali çözeltiler, tuz spreyi ve çeşitli organik solventlere karşı olağanüstü direnç sağlar.
• Sıcaklık Aralığı: -29°C ile +250°C arası için uygundur (yüksek sıcaklık paketleme seçenekleriyle +350°C'ye kadar genişletilebilir). Buhar hatlarında, kızgın yağ sistemlerinde ve diğer yüksek sıcaklık uygulamalarında sızdırmazlık hatası veya gövde deformasyonu olmadan güvenilir şekilde performans gösterir.
• Uyumlu Ortamlar: Ham petrol, doğal gaz, asit/alkali çözeltiler, deniz suyu, farmasötik solventler, gıda malzemeleri, klor içeren ortamlar vb.

2. Kabarcık Geçirmez Sıfır Sızıntı + Yangına Dayanıklı Tasarım

• Sızıntı Derecesi: ISO 5208 Sınıf VI'ya (kabarcık geçirmez) göre test edilmiştir — nominal basınç altında görünür sızıntı yoktur. Zehirli, yanıcı veya yüksek değerli ortamlar için idealdir.
• Yangına Karşı Güvenli Yapı: Top ve yuva arasında metalden metale ikincil sızdırmazlık yüzeyi. Yumuşak yuva yanmasından sonra bile vana, API 607 ​​/ ISO 10497 yangın güvenliği standartlarını karşılayarak temel kapatmayı korur.
• Anti-Statik Tasarım: Gövde ile top arasındaki anti-statik yay, güvenilir şarj dağılımı sağlayarak statik birikimden kaynaklanan patlama riskini ortadan kaldırır.

3. Entegre Yüksek Platform Yapısı – 5 Dakikada Aktüatör Montajı

• Arayüz Standardı: Yüksek platform, ISO 5211'e uygundur ve başlıca pnömatik ve elektrikli aktüatör markalarıyla doğrudan uyumludur; özel adaptör plakaları veya braketlere gerek yoktur.
• Kurulum Verimliliği: Aktüatörün yerinde montajı yalnızca cıvatalama + gövde bağlantısı gerektirir. Bir kişi işi 5 dakika içinde tamamlayarak, geleneksel brakete monteli vanalara kıyasla kurulum süresinin 2/3'ünden tasarruf edebilir.
• Operasyonel Kararlılık: Entegre platform, aktüatör ile gövde arasındaki iletim mesafesini kısaltarak boşlukları azaltır ve çevrim ömrünü ve konum geri bildirim doğruluğunu artırır.

4. Düşük Akış Direnci ve Yüksek Cv Değeri – Enerji Tasarrufu

• Akış Yolu Tasarımı: Pürüzsüz iç hatlara sahip tam geçişli veya standart geçişli tasarım, basınç düşüşünü en aza indirir. Tam geçişli modeller, orijinal sistem akış özelliklerini koruyarak aynı boyuttaki boruyla neredeyse aynı Cv değerini sağlar.
• Enerji Tasarrufu: Düşük akış direnci, pompalamada enerji tüketiminin azalması anlamına gelir. Kimyasal veya su arıtma tesislerinde 7/24 sürekli operasyonlar için yıllık elektrik tasarrufu önemli miktarda olabilir.

5. Çok Seviyeli Sızıntı Önleme ve Uzun Hizmet Ömrü

• Mil Sızdırmazlığı: Yaylı ön gerilime sahip V-halkalı PTFE salmastra, aşınmayı otomatik olarak telafi eder; salmastranın sık sık sıkılmasına gerek yoktur.
• Bilya Desteği: Kendinden yağlamalı burçlara sahip yüzer veya muyluya monteli bilya tasarımı (boyuta bağlı olarak) torku azaltır ve çevrim ömrünü uzatır. GB/T 12237 başına >50.000 anahtarlama döngüsüne kadar test edilmiştir.

Tipik Uygulamalar ve Endüstriler

Kolay Kurulum ve Az Bakım

• Flanş Bağlantısı: ASME B16.5 (Sınıf 150/300/600) ile uyumludur. Standart boru flanşlarına doğrudan uyum sağlar; özel değişiklik gerektirmez.
• Hızlı Sökme: Aktüatör doğrudan platforma cıvatalanmıştır. Aktüatörün manuel acil durum işletimi veya inceleme için çıkarılması, vana gövdesini veya boru bağlantısını etkilemez.
• Hat İçi Bakım: Belirli modeller hat içi sökme işlemini destekler (özel tasarımı kontrol edin) — vananın tamamını boru hattından çıkarmadan yuvaları veya contaları değiştirin, böylece arıza süresini önemli ölçüde azaltın.
• Bakım Aralığı: Normal koşullar altında salmastra contasını ve çalışma torkunu her 12 ayda bir kontrol edin. Gerçek hizmet ömrü, ortama ve çevrim sıklığına bağlı olarak 5 yılı aşabilir.

Teknik Özellikler

Mevcut Seçenekler

• Aktüatör Tipi: Manuel sonsuz dişli / Tek/Çift etkili pnömatik / Elektrik (24V/110V/220V/380V) / Elektro-hidrolik
• Koltuk Malzemesi: PTFE / RPTFE / PEEK / Metal sert conta
• Bilya İşlemi: Ayna cilalı / Nitrürlenmiş sertleştirme / Tungsten karbür kaplama
• Özel Seçenekler: Kilitleme cihazı / Temizleme portu / Uzatılmış gövde / Yalıtım ceketi

Neden Zhongguan Vanasını Seçmelisiniz?

• Üretim Standartları: ASME, API, ISO, GB/T standartlarına sıkı uyum. Malzeme sertifikaları, basınç testi raporları ve yangına dayanıklılık sertifikaları mevcuttur.
• Kalite Güvencesi: %100 fabrika basınç testi + sızdırmazlık testi. Her vananın belirtilen parametreleri karşılaması garanti edilir.
• Hızlı Yanıt: Standart stoklu ürünler 24 saat içinde gönderilir. Standart dışı / özel siparişler 2-4 haftada teslim edilir.
• Teknik Destek: Boyut hesaplaması ve kurulum rehberliğinden satış sonrası bakıma kadar tam hizmet.
