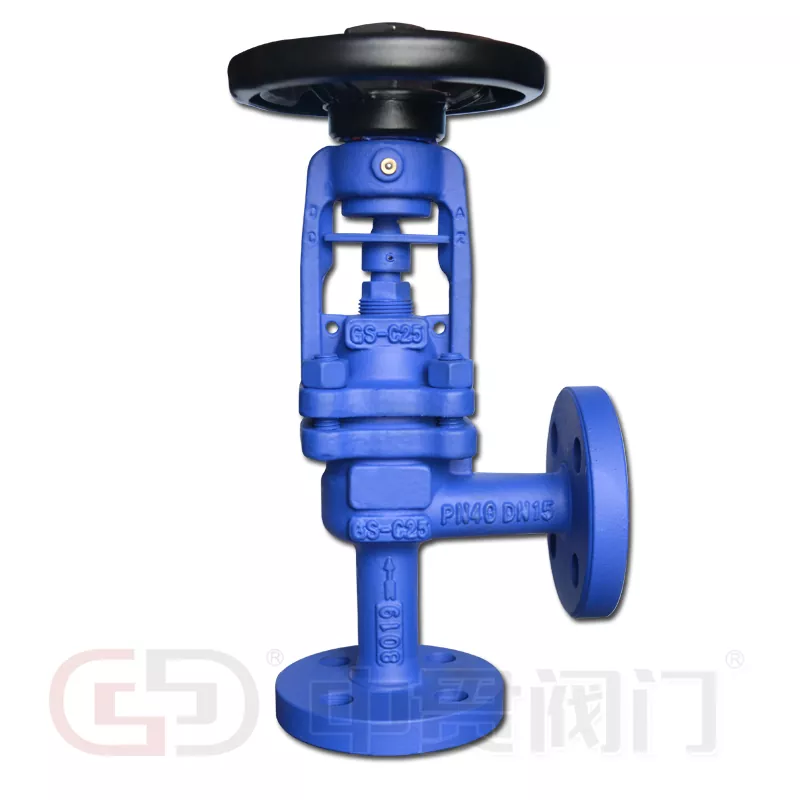

DIN Standart Körüklü Mühürlü Açılı Küresel Vana

Zhongguan tedarik ediyorDIN Standart Körüklü Mühürlü Açılı Küresel Vanaendüstriyel boru hattı tedariki için, buhar, termal yağ, sıcak su, proses gazları ve amonyak sistemleri için 90° açılı gövde yapısını metalik körüklü gövde contasıyla birleştirir. Vana, dökme demir, sünek demir, dökme çelik ve paslanmaz çelik dahil olmak üzere gövde malzemeleriyle ve SS304, SS316, SS316L, SS310S ve Hastelloy C körük seçenekleriyle mevcuttur. Belirtilen boyut aralığı DN15–DN400'dür, basınç değerleri PN16–PN40 ve listelenen maksimum sıcaklık 600°C'dir.

Endüstriyel Borular için Açılı Desen Tasarımı

Açılı desenli gövde, akışı 90° boyunca yeniden yönlendirerek yön değişikliğini valf yapısına entegre eder. Bu düzenleme, uyumlu boru düzenlerinde ayrı bir dirseği ortadan kaldırabilir, bağlantı sayısını azaltabilir ve dar alanlarda kurulumu basitleştirebilir.

• Kompakt boru hattı yönlendirme:Valf konumunda akış yönü değişikliklerini entegre eder.
• Akış düzenlemesi:Küresel vana diski ve yuvası proses ortamının geçişini kontrol eder.
• Kapatma performansı:Oturma yapısı endüstriyel akışkan sistemlerinde izolasyonu destekler.
• Bakım erişimi:Kapak ve gövde tertibatı dahili işletim bileşenlerine erişim sağlar.

Metalik Körük Sızdırmazlık Yapısı

Metalik körük hareketli mili çevreler ve valfin çalışması sırasında genişler veya daralır. Proses ortamı ile dış çevre arasında bir bariyer oluşturarak birincil gövde contası olarak geleneksel salmastraya olan bağımlılığı azaltır.

Körüklü ve Salmastralı Çift Sızdırmazlık

Sızdırmazlık düzenlemesi metalik körüğü ikincil PTFE veya grafit salmastrayla birleştirir.

• Birincil sızdırmazlık:Körük, valf gövdesi boyunca proses ortamı sızıntısını sınırlar.
• İkincil sızdırmazlık:Körük bütünlüğünü kaybederse salmastra ek bir bariyer sağlar.
• Çalışma kararlılığı:Yüksek sıcaklıklara ve tekrarlanan valf işlemlerine maruz kalan sistemlerde uygun körük malzemeleri ve sağlam mekanik tasarım destek hizmeti.

Bu konfigürasyon özellikle harici sızıntı kontrolünün önemli olduğu buhar, termal yağ ve proses gazı uygulamalarıyla ilgilidir.

Malzemeler ve Teknik Özellikler

Farklı Çalışma Koşullarına Göre Malzeme Seçimi

• GG25 ve GGG40:Geçerli çalışma değerleri dahilinde endüstriyel su ve şebeke sistemleri için dökme demir ve küresel grafitli demir seçenekleri.
• 1.0619+N (GS-C25):Endüstriyel basınç içeren uygulamalar için çelik döküm.
• 1.4308 (CF8) ve 1.4408 (CF8M):Korozyona dayanıklılık gerektiren servisler için paslanmaz çelik seçenekleri.
• SS316L ve SS310S körükler:Farklı kimyasal ve termal ortamlar için alternatif paslanmaz çelik kaliteleri.
• Hastelloy C körüklüyor:Zorlu aşındırıcı ortam uygulamaları için alaşım seçeneği.
• Stellit sert kaplama:Aşınmaya karşı daha fazla direnç gerektiren uygulamalar için isteğe bağlı yuva ve disk yüzeyi işlemi.

Medya ve Endüstriyel Uygulamalar

DIN Standart Körüklü Sızdırmaz Açılı Küre Vana, yön akış değişiklikleri, kontrollü sıvı geçişi ve azaltılmış gövde sızıntısı gerektiren endüstriyel sistemlere uygundur.

• Buhar sistemleri:Endüstriyel buhar dağıtımı ve ısıl işlem - ayrıca bkz.DIN Standart Körüklü Mühürlü Glob Vana.
• Termal yağ devreleri:Yüksek sıcaklıklarda çalışan ısı transfer sistemleriDIN Standart Glob Vanailgili bir düz model seçeneğidir.
• Su sirkülasyonu:Endüstriyel tesislerde sıcak ve soğuk su boru hatları.
• Proses gazı boru hatları:Gövde sızdırmazlığının önemli bir tasarım unsuru olduğu gaz taşıma sistemleri.
• Amonyak bitkileri:Uygun malzeme uyumluluğu gerektiren proses sistemleri.
• Isıtma tesisatları:Buhar veya termal akışkanlar kullanan endüstriyel ısı transfer ağları.

Açılı gövde konfigürasyonu, akış yönü değişikliklerini ve vana çalışmasını tek bir montajda birleştirerek kompakt boru düzenlerinde kullanışlı olmasını sağlar. İlgili boru hattı bileşenleri için lütfen bkz.DIN Standart Çek Valf,DIN Standart Sürgülü VanaveDIN Standardı Y Tipi Süzgeç.

Valf Seçimi İçin Temel Özellikler

DIN Standart Körüklü Sızdırmaz Açılı Küre Vana, aşağıdaki çalışma ve kurulum parametreleri kullanılarak değerlendirilebilir:

1. Orta:Buhar, termal yağ, su, amonyak veya proses gazı.
2. Çalışma koşulları:Tasarım basıncı, normal sıcaklık ve maksimum çalışma sıcaklığı.
3. Boru hattı boyutları:DN boyutu, bağlantı türü ve kurulum alanı.
4. Malzeme gereksinimleri:Gövde, kaporta, körük, koltuk, disk ve ambalaj malzemeleri.
5. Valf işlevi:Akış düzenlemesi, izolasyonu veya her ikisinin birleşimi.
6. Geçerli standart:Gerekli DIN standardı, bağlantı boyutları ve denetim gereksinimleri.

Zhongguan Üretim ve Teknik Destek

Zhejiang Zhongguan Vana İmalatı Co, Ltd.Tianjin ve Wenzhou'daki üretim üsleri ile 19 yılı aşkın bir süredir vana üretimi ve tedariğine odaklanmıştır. Tianjin üssü 2016 yılında kuruldu ve ardından 2019 yılında Oubei, Yongjia, Wenzhou'da Zhejiang şirketi kuruldu.

Ürün yelpazesi şunları içerir:kelebek vanalar, küresel vanalar, sürgülü vanalar, çek valfler, dip vanaları, süzgeçler ve kontrol vanaları. Üretim ekipmanı, valf basınç test makinelerini, valf yuvası kurulum ekipmanını, mil-manşon kurulum ekipmanını ve valf işaretleme ekipmanını içerir.

Teknik destek, çalışma sıcaklığına ve ortam tipine göre vana seçimini kapsar. Üretim denetimleri basınç testini içerir ve şirket, hizmet koşulları kapsamında onaylanmış kaliteyle ilgili sorunlar için ücretsiz değiştirme ile birlikte bir yıllık garanti sağlar. Ayrıca ürünlerimizi de inceleyebilirsiniz.sertifikalarVeişbirlikçi davalar.

Endüstriyel buhar, termal yağ, su ve gaz sistemleri içinDIN Standart Açılı Tip Körüklü Contalı Globe Vanaaçılı desenli bir gövdeyi, metalik körüklü gövde sızdırmazlığını ve endüstriyel boru hattı uygulamaları için çok sayıda malzeme seçeneğini birleştirir. Tamamını keşfedinDIN Standart Endüstriyel Vanaİlgili boru hattı bileşenleri için aralık.

SSS

Vana herhangi bir yönde monte edilebilir mi?

Montaj vana gövdesinde belirtilen akış yönüne göre yapılmalıdır. Açılı gövdenin tanımlı giriş ve çıkış portları vardır, dolayısıyla boru düzeninin amaçlanan akış yoluna uyması gerekir.

Körük aşınmasının veya arızasının erken belirtileri nelerdir?

Mil alanı etrafındaki harici sızıntı, dengesiz çıkış basıncı veya çalışma torkunda gözle görülür bir değişiklik körük aşınmasının göstergesi olabilir. İkincil salmastra geçici sızdırmazlık sağlayabilir ancak körük incelenmeli ve hasar tespit edilirse değiştirilmelidir.

Vanaya bir aktüatör takılabilir mi?

Vana, uyumlu manuel, pnömatik veya elektrikli aktüatörler için bir montaj arayüzüyle birlikte tedarik edilebilir. Aktüatör seçimi tork gereksinimlerine, stroka ve belirli vana boyutunun çalışma koşullarına bağlıdır.

Flanş montajı sırasında nelere dikkat edilmelidir?

Flanş hizalamasını, conta tipini ve cıvata sıkma sırasını kontrol edin. Düzensiz cıvata yükü, özellikle daha büyük DN boyutlarında ve daha yüksek basınç değerlerinde gövdeyi bozabilir veya sızıntıya neden olabilir.

Yedek körük ve koltuk bileşenleri ayrı olarak temin edilebilir mi?

Uyumlu valf modelleri için yedek körük, yatak, disk ve salmastra bileşenleri temin edilebilir. Doğru parça, orijinal olarak belirtilen valf boyutuna, basınç derecesine, gövde malzemesine ve körük malzemesine bağlıdır.Bize UlaşınDeğiştirme teklifi için orijinal spesifikasyonla birlikte.
