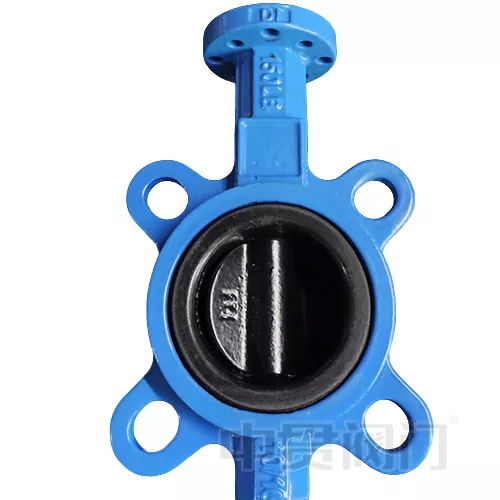

Halar Kaplamalı Disk Kelebek Vana

Halar kaplı disk kelebek vana, üstün korozyon direnci elde etmek için disk yüzeyinde Halar (ECTFE) kaplama kullanılarak zorlu kimyasal ortamlar için tasarlanmıştır. -40°C ile 150°C arası servis sıcaklığı aralığı (özel sıcaklık uygulaması aynı zamanda koltuk malzemelerinin de dikkate alınmasını gerektirir) ve 0,5-1,2 mm kalınlıkla.

HALAR kaplamanın temel işlevi

HALAR (etilen-klorotrifloroetilen kopolimer, ECTFE), 0,5 ~ 1,2 mm kalınlığında yoğun bir koruyucu tabaka oluşturmak için elektrostatik püskürtme işlemi yoluyla kelebek plakanın yüzeyini eşit şekilde kaplayan yüksek performanslı bir floropolimerdir. Halar kaplı disk kelebek vanada, bu kaplamanın temel işlevleri şunları içerir:

1. Kimyasal korozyon direnci: %98 sülfürik asit, %37 hidroklorik asit, güçlü alkali (%50 NaOH gibi) ve organik çözücülere (aseton, ksilen gibi) dayanabilir ve korozyon hızı 0,01 mm/yıl'dan azdır;

2. Sıcaklık dayanımı: Uzun süreli kullanım sıcaklık aralığı -40°C~150°C, 180°C termal şoka kısa süreli direnç;

3. Düşük geçirgenlik: Moleküler yapı yoğun olup, kelebek plakanın metal alt katmanının orta düzeyde nüfuz etme nedeniyle korozyona uğramasını önler;

4. Aşınma direnci ve yapışmayı önleme: Yüzey sürtünme katsayısı 0,3 kadar düşüktür, bu da granüler ortamın yapışmasını azaltır ve bakım döngüsünü uzatır.

5. PTFE veya PP kaplamalarla karşılaştırıldığında HALAR'ın mekanik mukavemeti, özellikle sık açma ve kapama koşullarında %50'den fazla artar, bu da kaplamanın çatlamasını ve düşmesini önleyebilir.

Yapısal optimizasyon:

HALAR kaplamanın fiziksel özelliklerine uyum sağlamak için Halar kaplı disk kelebek vanamız hedeflenen tasarımı benimser:

1. Kelebek plakanın hassas işlenmesi: Taban malzemesi 316L paslanmaz çelik veya dubleks çelikten yapılmıştır ve CNC tornalama ile yüzey pürüzlülüğü ≤Ra3,2μm olup, kaplama için düzgün bir yapışma temeli sağlar. Kaplamanın stres yoğunlaşmasını önlemek için kelebek plakanın kenarı yuvarlatılmıştır.

2. Çift yönlü sızdırmazlık sistemi: EPDM veya FKM yumuşak sızdırmazlık valf yatağı ile HALAR kaplama ile "sert-esnek kompozit" bir sızdırmazlık arayüzü oluşturarak ≤PN16 basınçta (ISO 5208 standardına uygun olarak) çift yönlü sıfır sızıntı elde eder.

3. ISO5211 sürücü adaptasyonu: Valf gövdesinin üst kısmı, doğrudan pnömatik/elektrikli aktüatörlerle monte edilebilen kare şaft arayüzüyle (ISO5211 F05-F10 standardına uygun) donatılmıştır ve tork çıkış hatası ≤%5'tir.

Uygulanabilir medya ve tipik senaryolar

Halar kaplı disk kelebek vana aşağıdaki ortamlar için tasarlanmıştır:

1. Güçlü asit/alkali: elektrokaplama çözeltisi (kromik asit içeren), klor-alkali işleminde ıslak klor gazı, fosforik asit konsantresi gibi;

2. Organik çözücüler: benzen, esterler, ketonlar vb. gibi petrokimyasal ara maddeler;

3. Oksitleyici ortam: hidrojen peroksit (konsantrasyon≤%50), sodyum hipoklorit çözeltisi;

4. Yüksek saflıkta sıvı: İlaç endüstrisinde CIP/SIP temizleme maddesi, ultra saf su dağıtımı.
