ISO5211, Uluslararası Standardizasyon Örgütü (ISO) tarafından belirlenen önemli bir standarttır.Bağlantı ValfiEndüstriyel vanalara aktüatörler. Ana amacı, kısmen dönüş vanalarının (kelebek vanalar ve bilyalı vanalar gibi) ve aktüatörlerin uyumlu olduğundan ve dünya çapında kolayca değiştirilebileceğinden emin olmaktır. Standart, flanş bağlantılarının, tork gereksinimlerinin, delik desenlerinin ve tahrik yapılarının boyutlarını açıkça tanımlar. Ayrıca, farklı flanş tipleri için (F03'ten F25'e) maksimum tork değerlerini (32 ila 10.000 nm arasında) belirtir. Birleşik arayüz tasarımı aracılığıyla ISO5211, valfler ve aktüatörler arasındaki eşleştirme işlemini önemli ölçüde basitleştirir, kurulum karmaşıklığını azaltır ve sistem güvenilirliğini ve bakım verimliliğini geliştirir.
Yapısal tasarım açısından ISO5211, yüksek platform flanşlarının (üst montaj platformları) standardizasyonunu vurgular, aktüatörlerin doğrudan kurulmasına izin verir, geleneksel parantezleri ve şaftları birleştirir, böylece bileşen sayısını azaltır ve stabiliteyi artırır. Örneğin, bu standardı karşılayan kelebek vanaları, hızlı kurulum ve hassas kontrol için doğrudan pnömatik veya elektrik aktüatörlerine uyarlanabilir.
Bu yüzden kelebek valfimizde de uygulandı, çeşitli standartlar sağlayabiliriz, yuvarlak köklere ihtiyacınız varsa, ayrıca sağlayabiliriz, genellikle Vietnam ve Rusya vb gibi bazı ülkelerde uygulanabilir.
Kare şaft, ISO5211 standardı tarafından önerilen tahrik mili formudur. Temel avantajları:
1. Kısa Tork İletim Verimliliği: Kare Şaft Torku, yuvarlak şafttan daha fazla sürtünmeye sahip olan düz kontaktan iletir ve özellikle yüksek basınç ve yüksek frekanslı çalışma senaryoları için uygun olan kayma riskini etkili bir şekilde azaltabilir.
2. Konumlandırma: Kare şaft ve aktüatör arayüzünün (sağ açılı kare anahtar veya diyagonal kare anahtar gibi) kedi yol eşleşmesi, açı sapmasının neden olduğu sızdırmazlık arızasından kaçınarak tahrik ve valf ekseninin sıkı bir şekilde hizalanmasını sağlayabilir.
3. Standart ve Uyumluluk: ISO5211 Kare şaft boyutu ve flanş deliği konumunu belirtir, böylece farklı markaların aktüatörleri ve valfleri sorunsuz bir şekilde bağlanabilir ve tedarik zinciri esnekliğini önemli ölçüde artırır.
4. Uluslararası pazarda uygulama: Kare şaft tasarımı Avrupa, Amerikan ve uluslararası üst düzey pazarlarda ana akım haline gelmiştir. Örneğin, Amerika Birleşik Devletleri'ndeki amisco'nun ithal pnömatik flanş bilyalı vanası, ISO5211 kare şaft yüksek platformunu benimser, aktüatörü ek ayar yapmadan doğrudan yükler ve sert çalışma koşulları için uygun olan kayma önleyici valf kök ve anti-statik ayarları destekler. Benzer tasarımlar, Almanya, Japonya ve diğer ülkelerden gelen endüstriyel valf ürünlerinde de teknolojik olgunluklarını ve güvenilirliklerini yansıtır.

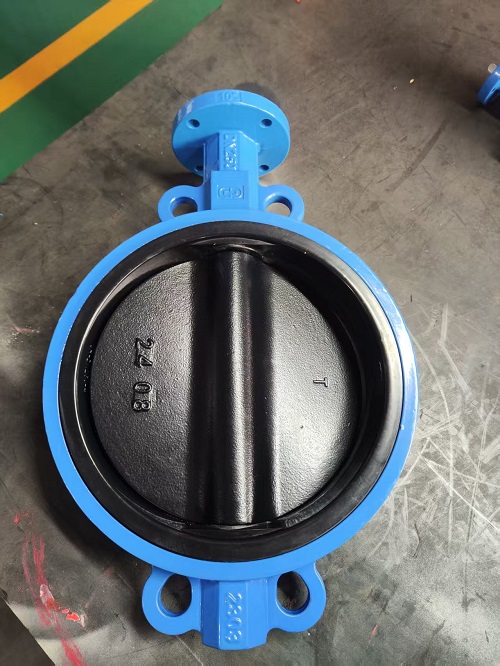

So that’s the reason why square stem and Iso5211 usually show up together, our Bare Stem and Square Stem Butterfly Valve also follow this, some our customer also ask why the top flange have some other drilling, it was multi-standard (ISO 5211/GB standard.), some dimension we have wide range customer, some Russia customer think the round stem is fine, cause usually have lower cost, so in some dimensions in our Bare Stem and Square Stem Butterfly Valf, sadece bir standart sağlamakla kalmıyor.
