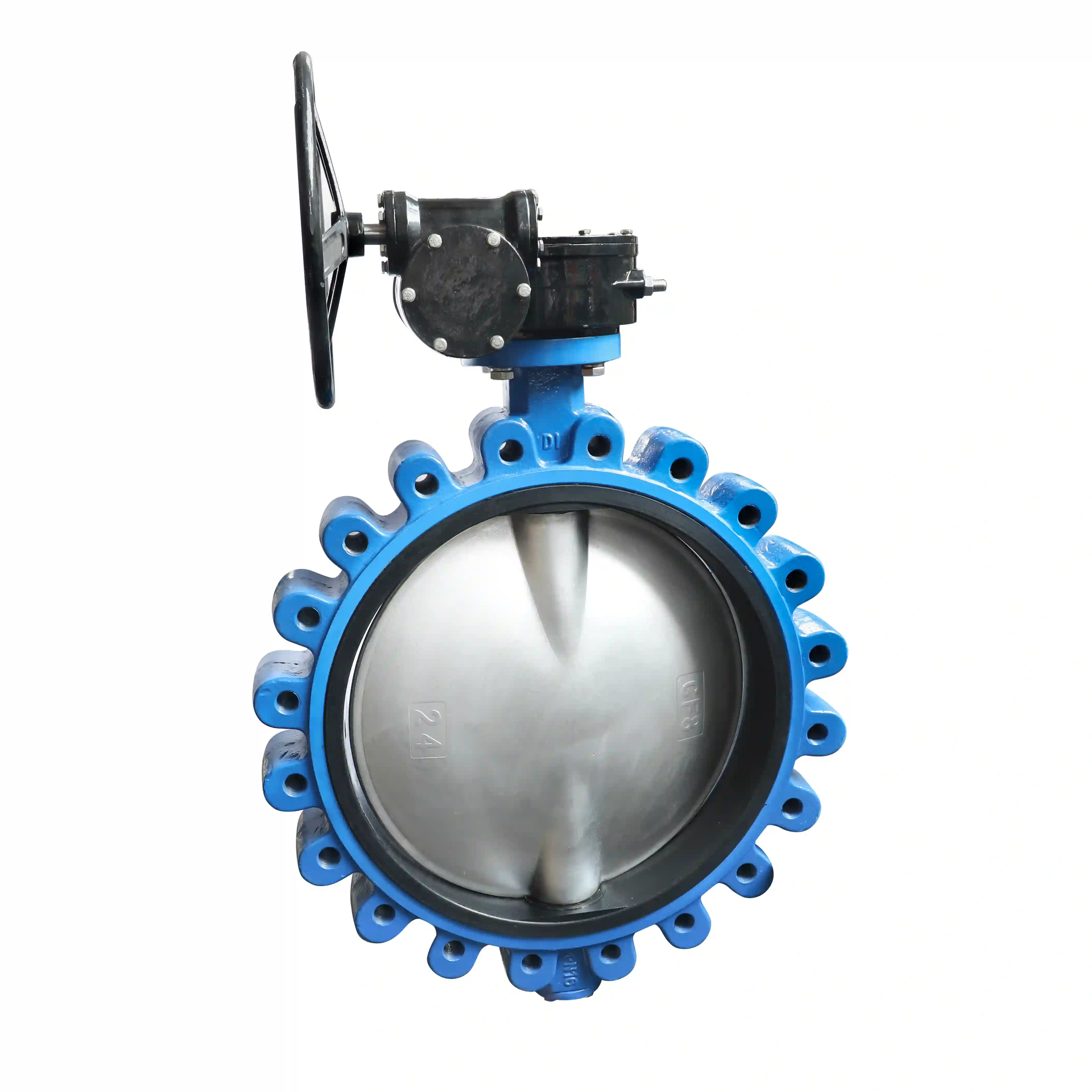

"Pabuç tipi bağlantı" tipik olarak boru flanşları arasına pabuç tarzı bir kelebek vana takma yöntemini ifade eder. Bu bağlantı yöntemi endüstriyel boru sistemlerinde çok yaygındır. Adını, cıvata delikli "lug" yapılarına sahip olan valf gövdesinden alır.
Bu bağlantı yöntemini daha iyi anlamak için başka bir yaygın türle karşılaştırılabilir: levha tarzı bağlantı.
Bağımsız bağlantı, müdahalesiz: Pabuç tipi bağlantının en dikkat çekici özelliği, her iki taraftaki boruların cıvatalar kullanılarak bağımsız olarak vanaya sabitlenmesidir. Yani, sol taraftaki flanş vananın sol kulakçıklarına cıvatalanmıştır ve sağ taraf da benzer şekilde sağ kulakçıklara cıvatalanmıştır. Bu, karşı taraftaki contayı etkilemeden borunun her bir tarafının bağımsız olarak çıkarılmasına olanak tanır.
Yerleştirinpabucu tarzı kelebek vanaiki boru flanşı arasına yerleştirin ve cıvata deliklerini hizalayın.
Her iki taraftaki flanşı, vananın ilgili kulaklarındaki dişli deliklere veya açık deliklere güvenli bir şekilde sabitlemek için cıvataları kullanın.
Bu tasarım birçok farklı avantaj sunar:
"Çıkmaz" hizmetini kolaylaştırır: Vananın bir boru hattının ucuna takılması gerektiğinde (örn. boru ucunda drenaj vanası olarak), yalnızca bir tarafta flanş bulunur. Pabuç tarzı bir vana doğrudan bu tek flanşa cıvatalanabilir; bu, wafer tarzı bir vananın yapamayacağı bir şeydir.
Geliştirilmiş sistem kararlılığı: Flanşlar arasına sıkıştırılan uzun cıvatalara dayanan wafer tarzı vanalarla karşılaştırıldığında, pabuç tarzı vanaların bağımsız sabitlenmesi daha güçlü bir destek sağlar. Boru hatlarının titreşime veya dalgalanan basınca maruz kaldığı uygulamalarda bu bağlantı yöntemi daha yüksek stabilite ve güvenilirlik sunar.
Daha kolay bakım: Borunun iki tarafı bağımsız olarak bağlı olduğundan, vananın servis edilmesi veya değiştirilmesi gerektiğinde, yalnızca üzerinde çalışılması gereken tarafın sökülmesi gerekir. Borunun her iki tarafının bağlantısını aynı anda kesmeye gerek yoktur, bu da arıza süresini önemli ölçüde azaltır.
-
