Gofret tipi bağlantı bir sabitleme yöntemidirvanalar(özelliklekelebek vanalar, çek valflervb.) uzun cıvatalar kullanarak boru flanşları arasında. Tanımlayıcı özelliği şudur: Vananın kendi entegre flanşları yoktur; bunun yerine, vanayı ortada sabitlemek için iki borunun flanşlarından uzun cıvatalar geçmektedir.
Yer tasarrufu: Wafer vana uzunluğu (yüz yüze boyut), flanşlı vananın uzunluğunun 1/3 ila 1/4'ü kadardır.
Maliyet azaltma: Valf gövdesindeki iki entegre flanşın dövülmesini/işlenmesini ortadan kaldırır.
Hafif: Özellikle büyük çaplar için (örn. DN200 ve üstü) kaldırma ekipmanı olmadan manuel olarak taşınabilir.
Bağımsız olarak çıkarılamaz: Bir wafer valfini değiştirmek için her iki boru flanşının da bağlantısı kesilmelidir (yani boru birbirinden ayrılmalıdır). Bu nedenle boruların çıkmaz noktalarında veya tek taraftan ulaşılabilen yerlerde kullanılamaz.
İyi hizalama gerektirir: Yanlış hizalanmış boru flanşları vanayı bükebilir ve contanın arızalanmasına neden olabilir.
Çok yüksek basınç için değil: Tipik olarak düşük ila orta basınçta kullanılır (≤ PN40 / Sınıf 300); aşırı yüksek basınç valf gövdesini bozabilir.

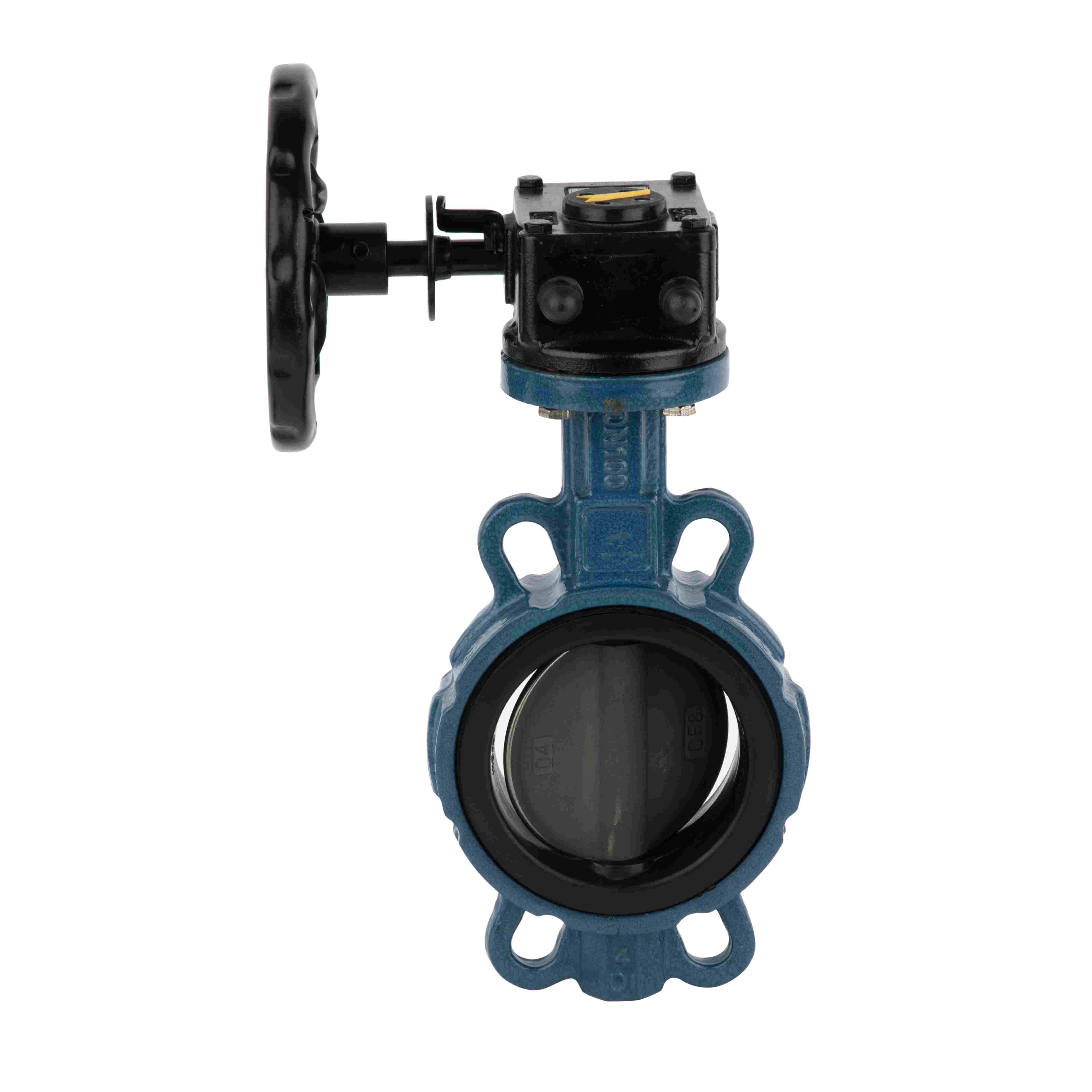

Gofret kelebek vanalar: Su arıtma, HVAC, yangın koruma sistemleri – düşük maliyet ve kolay kurulum nedeniyle yaygındır.
Gofret çek valfleri: Geri akışı önleyin; Doğrudan flanşlar arasına sıkıştırılan salınımlı çek valflerden çok daha kısadır.
Gofret kaplı vanalar: Korozyona dayanıklı uygulamalar.
Cıvata uzunluğu tam olarak hesaplanmalıdır:
2 × boru flanşı kalınlığı + vananın yüz yüze uzunluğu + 2 × conta kalınlığı + 2 × somun yüksekliği
İlgili boru flanşı standartlarıyla (örn., GB/T 9119, HG/T 20592) uygun levha bağlantı standartlarını (örn. EN 593, API 609, GB/T 12238) kullanın.
Diskin sıkışmasına neden olabilecek (kelebek vanalarda yaygın bir sorun) eşit olmayan kelepçelemeyi önlemek için eşit cıvata torku uygulayın.
Gofret tipi, hafif, düşük maliyetli ve hızlı kurulumu amaçlayan bir bağlantı tasarımıdır. Vanayı esasen iki boru flanşı arasında "kenetlenmiş bir bileşen" olarak ele alır. Seçimde basınç derecesi, bakım erişimi ve sökme sıklığı dikkate alınmalıdır.
