Gofret tipi bağlantı, vanaları sabitleme yöntemidir (özelliklekelebek vanalar,çek valflervb.) uzun cıvatalar kullanarak boru flanşları arasında. Tanımlayıcı özelliği şudur: Vananın kendi entegre flanşları yoktur; bunun yerine, vanayı ortada sabitlemek için iki borunun flanşlarından uzun cıvatalar geçmektedir.

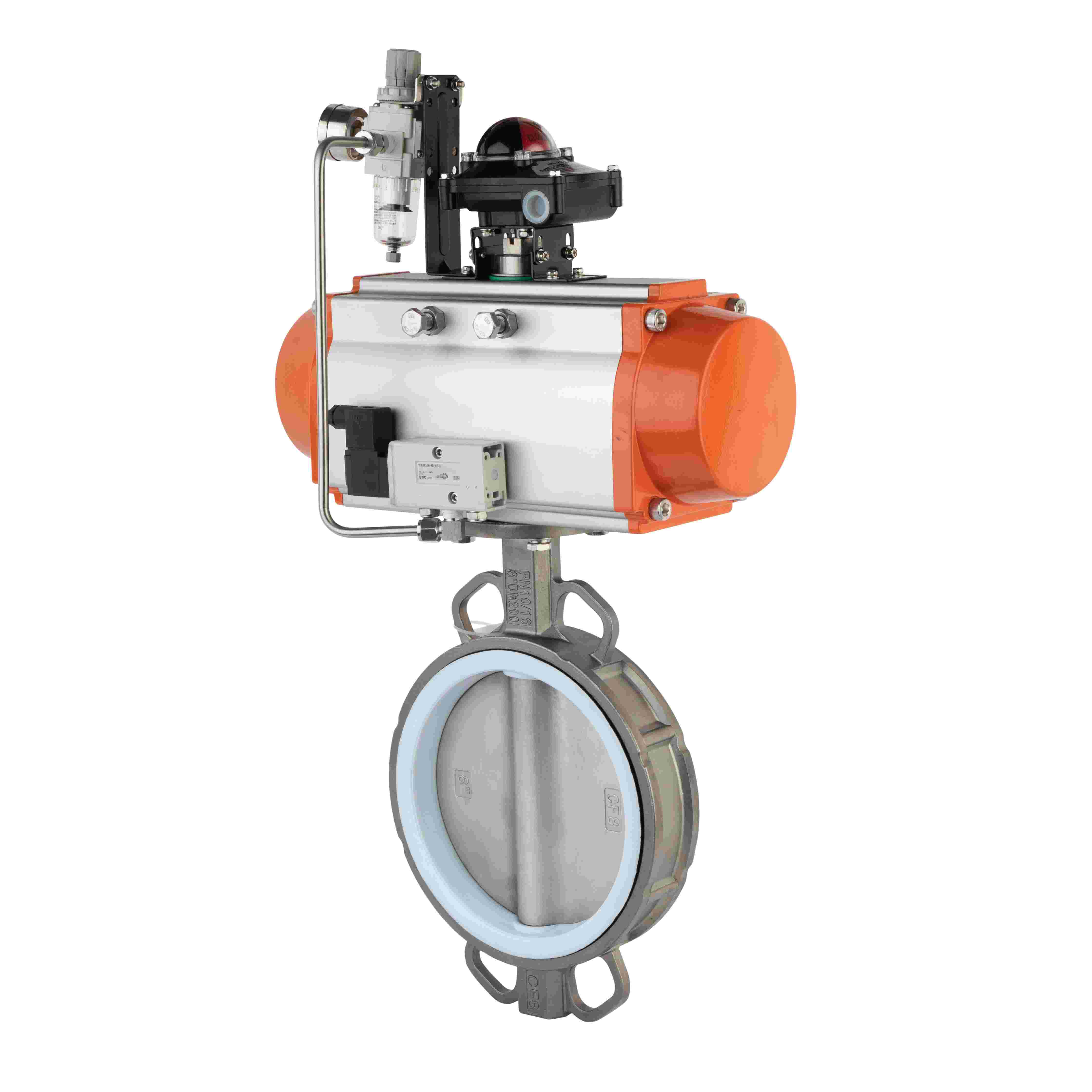

Valf: Valf gövdesinde flanş cıvatası delikleri yoktur, yalnızca pürüzsüz bir yerleştirme yüzeyi vardır. Yaygın örnekler: wafer kelebek vanalar, wafer çek valfler.
Cıvatalar: Genellikle her iki boru flanşının cıvata deliklerinden geçecek kadar uzun olan saplama cıvataları veya içten cıvatalar.
Boru Flanşları: Boru uçları standart flanşlarla donatılmalıdır.
Somunlar: Sıkmak için kullanılır.
Wafer vanayı iki borunun flanşları arasına yerleştirin.
Uzun cıvataları bir boru flanşının cıvata deliklerinden → wafer valf gövdesindeki kalibrasyon deliklerinden → ters boru flanşının cıvata deliklerinden geçirin.
Somunları her iki ucundan sabitleyin. Somunlar sıkıldıkça iki boru flanşı birlikte çekilir.
Bu sıkıştırma kuvveti, sızdırmazlık arayüzünü oluşturan contalarla (veya vananın yerleşik esnek contasıyla) flanşlar arasındaki vanayı sızdırmaz hale getirir.
| Özellik |
Gofret Tipi |
Flanşlı (Geleneksel) |
| Cıvatalar |
Uzun cıvatalar; flanş delikleri ile aynı sayıda |
İki takım cıvata/somun (flanş başına bir adet) |
| Vana Yapısı |
Hafif, ince, kompakt |
Ağır, uzun, entegre flanşlı |
| Kurulum/Kaldırma |
Valfi çıkarmak için her iki tarafın bağlantısının kesilmesi gerekir |
Bir flanşın cıvatasını sökerek vanayı çıkarabilir |
| Maliyet |
Daha düşük vana maliyeti; boru flanşları hâlâ gerekli |
Daha yüksek vana + flanş maliyeti |
| Ağırlık |
Işık; büyük çaplar için ideal |
Ağır |
| Sızıntı Yolları |
Daha az (iki sızdırmazlık yüzeyi: her iki tarafta vanadan flanşa) |
Daha fazlası (dört yüz: iki flanş contası artı iki flanştan valfe) |
