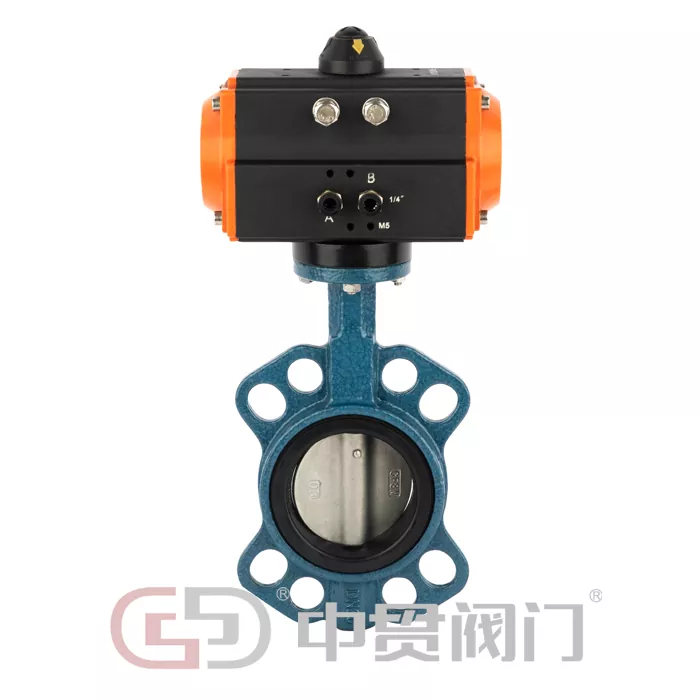

Pnömatik Aktüatörlü Kelebek Vana

Pnömatik Aktüatörlü Kelebek Vana, basınçlı havayla çalışan bir kelebek vanadır. Çekirdeği bir pnömatik aktüatör ve valf gövdesinden oluşur. Pnömatik aktüatör, valf plakasını 90° dönecek şekilde çalıştırır, böylece boru hattındaki ortamın akışını kesme veya düzenleme işlevlerini yerine getirir. Kelebek Vana daha hızlı yanıt ve daha kolay çalışma sunar. Hassas kontrol için bir konumlayıcıyla birlikte kullanılabilir ve çeşitli medya iletim ihtiyaçlarına uyum sağlayarak çeşitli endüstriyel ve belediye boru hattı sistemlerinde yaygın olarak kullanılır.

Zhongguan Valve'ın temel ürünlerinden biri olan Pnömatik Aktüatörlü Kelebek Vanamız, kelebek vana ürünlerimizin yüksek kalite geleneğini sürdürüyor. Hammadde tedarikinden üretim ve işlemeye ve ardından bitmiş ürün testine kadar her adım, uzun vadeli istikrarlı çalışmayı sağlamak ve farklı müşterilerin gerçek çalışma koşullarını karşılamak için endüstri standartlarına sıkı sıkıya bağlı kalır.

Özellikler

Pnömatik Aktüatörlü Kelebek Vananın çekirdek yapısı, vananın kararlı çalışmasını sağlamak için birlikte çalışan üç ana bileşenden oluşur. Spesifik yapı aşağıdaki gibidir:

• Pnömatik Aktüatör: Valfin güç çekirdeği olarak tek etkili ve çift etkili tiplerde gelir. Alüminyum alaşımdan yapılmış olup hafiftir, yüksek mukavemetlidir ve kararlı çıkış torku sağlar. Valf çapına ve çalışma koşullarına göre esnek bir şekilde seçilebilir, valf plakasının düzgün dönmesini ve güvenilir çalışmayı sağlar.
• Kelebek vana gövdesi: Vana gövdesi dökme demir, dökme çelik veya paslanmaz çelikten vb. yapılmıştır. Akış kanalı akıcı olacak şekilde tasarlanmıştır ve iç duvar pürüzsüzdür, bu da sıvı direncini etkili bir şekilde azaltabilir ve sistem enerji tüketimini azaltabilir; valf plakası dairesel bir yapı benimser ve sızdırmazlık performansını sağlamak ve ortam sızıntısını önlemek için valf yuvasına sıkı bir şekilde oturur.
• Kontrol aksesuarları: Vana konumlayıcılar, limit anahtarları, solenoid valfler ve diğer aksesuarlar müşteri ihtiyaçlarına göre donatılabilir. Pozisyonerler vana açıklığının hassas bir şekilde ayarlanmasını sağlayabilir, limit anahtarları vana çalışma durumu hakkında gerçek zamanlı geri bildirim sağlayabilir ve otomatik kontrolü sağlamak amacıyla aktüatörlerin hareketini kontrol etmek için solenoid vanalar kullanılır.

I. Sürüş ve Kontrol Özellikleri

Esnek Tahrik Yöntemi: Çalışma koşullarına göre seçilebilen tek etkili veya çift etkili pnömatik aktüatörler kullanır. Tek etkili aktüatörler, hava beslemesinin kesilmesi durumunda yay kuvveti aracılığıyla otomatik olarak sıfırlanır ve sistem güvenliği sağlanır.

Hassas ve Kullanışlı Kontrol: Yüksek hassasiyetli akış kontrol senaryolarına uygun, ±%0,5 - ±%1'e ulaşan kontrol doğruluğu ile açılmanın %0'dan %100'e kadar sürekli olarak ayarlanmasını sağlamak için 4-20mA akım sinyalleri alan akıllı bir konumlayıcı ile donatılabilir.

Hızlı Tepki Hızı: Valf değiştirme süresi yalnızca 3-10 saniyedir. Acil kapatma senaryoları için, 1 saniye içinde tamamen kapalı bir model özelleştirilebilir, geleneksel elektrikli vanalardan çok daha üstün, hızlı tepki gerektiren çalışma koşullarına uygundur.

II. Sızdırmazlık ve Dayanıklılık Özellikleri

Güvenilir Sızdırmazlık Performansı: Ortam özelliklerine göre yumuşak contalar veya metal contalar seçilebilir. Yumuşak contalar ANSI Sınıf VI sıfır sızıntıya ulaşabilirken, metal contalar ANSI Sınıf IV'e ulaşarak ortam sızıntısını etkili bir şekilde önleyebilir.

Yüksek Dayanıklılık: Valf gövdesi yüksek kaliteli malzemelerden yapılmıştır ve valf plakası yüzeyi gerektiğinde sert alaşım veya seramik kaplama ile kaplanabilir, bu da onu aşınmaya ve korozyona dayanıklı hale getirir. Contalar yüksek kaliteli malzemelerden yapılmış olup, uzun bir servis ömrü sağlar ve daha sonraki bakım maliyetlerini azaltır.

Kompakt Yapı: Boyutu küçük ve ağırlığı hafiftir, aynı çaptaki bir sürgülü vananın yalnızca 1/3 ila 1/5'i kadar ağırlığa sahiptir, daha az kurulum alanı gerektirir, kurulumu kolaydır ve kurulum süresinden ve maliyetten tasarruf sağlar.

III. Diğer Temel Özellikler

Düşük Akış Direnci ve Düşük Enerji Tüketimi: Tamamen açık durumdaki akış direnci katsayısı ≤0,5'tir; sürgülü vanalar ve küresel vanalardan çok daha düşüktür; yüksek akış hızı uygulamalarına uygun pompaların, fanların ve diğer elektrikli ekipmanların enerji tüketimini etkili bir şekilde azaltır.

Geniş Uyumluluk: Düşük sıcaklık, yüksek sıcaklık ve yüksek basınç gibi farklı çalışma koşullarını kapsayan, birden fazla endüstrinin ihtiyaçlarını karşılayan su, buhar, yağ ve asit/alkali çözeltileri gibi çeşitli ortamlara uyarlanabilir.

Kolay Kullanım: Hem manuel (kol, sonsuz dişli) hem de pnömatik çalışmayı destekler. Acil durumlarda, hava beslemesinin kesildiği durumlarda manuel çalıştırma kullanılabilir, böylece sistemin normal çalışması sağlanır.

SSS

1. Pnömatik Aktüatörlü Kelebek Vana için gerekli hava besleme basıncı nedir?

Standart hava besleme basıncı 0,4-0,6 MPa'dır. Bu, aktüatör modeline ve vana çapına göre uygun şekilde ayarlanabilir. Çalışma koşullarınıza göre özel tavsiyeler için lütfen satış ekibimize danışın.

2. Yumuşak contalı ve metal contalı Pnömatik Aktüatörlü Kelebek Vanalar arasında nasıl seçim yapılır?

Yumuşak contalı tipler (kauçuk, PTFE), düşük basınçlı, normal sıcaklıktaki, temiz ortamlar (musluk suyu, gıda sınıfı sıvılar gibi) için uygundur, yüksek sızıntı direnci sunar ve potansiyel olarak sıfır sızıntıya ulaşır. Metal conta tipleri yüksek sıcaklık, yüksek basınç, partikül içeren veya aşındırıcı ortamlar (buhar, kimyasal hammaddeler gibi) için uygun olup daha güçlü sıcaklık ve basınç direnci sunar. Müşteriler medya özelliklerine ve işletim gereksinimlerine göre seçim yapabilirler.

3. Pnömatik Aktüatörlü Kelebek Vanalarınızın büyük çaplı modellerini özelleştirebilir misiniz?

Evet. Standart üretim çapımız DN40-DN1600'dür. Daha büyük çaplı Pnömatik Aktüatörlü Kelebek Vana için lütfen satış ekibimizle iletişime geçin. Üretimi ihtiyaçlarınıza göre özelleştireceğiz ve ürünün çalışma gereksinimlerini karşıladığından emin olacağız.

4. Ürün garanti süresi ne kadardır?

Pnömatik Aktüatörlü Kelebek Vanamız bir yıl garantilidir. Garanti süresi boyunca insan hatasından kaynaklanmayan kalite sorunları için ücretsiz onarım veya değiştirme hizmetleri sunacağız. Ayrıca uzun vadeli satış sonrası bakım desteği de sağlıyoruz.

5. Pnömatik Aktüatörlü Kelebek Vana nasıl kurulur ve bakımı yapılır?

Montajdan önce tüm vana bileşenlerinin tam ve doğru modelde olduğunu, vana gövdesi içerisinde yabancı cisim bulunmadığını kontrol ediniz. Kurulum sırasında vananın boru hattıyla hizalandığından, flanş bağlantısının sağlam olduğundan emin olun ve kaynak sırasında contaların yanmasını önleyin. Günlük bakım için valfi temiz tutun, contaların aşınmasını düzenli olarak kontrol edin, aşınmış parçaları derhal değiştirin ve valfin düzgün çalışmasını sağlamak için şanzıman parçalarını düzenli olarak yağlayın. Detaylı kurulum ve bakım talimatları sağlanacaktır.
