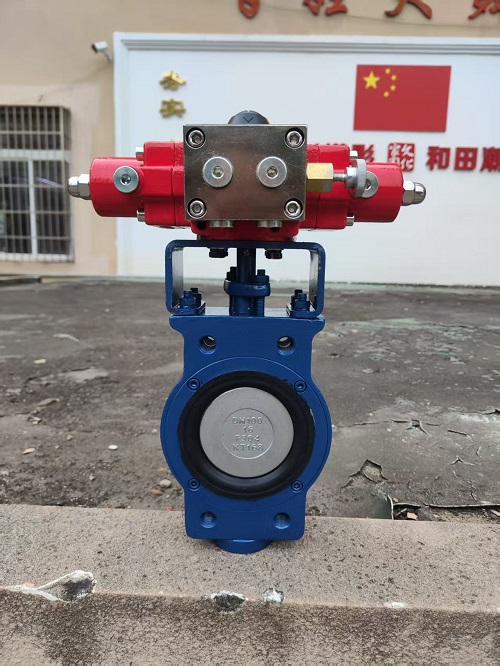

Yarı Lug WCB CF8 Eksantrik Kelebek Vananın malzeme yapısı ve mühendislik parametreleri, yüksek akış hızlarına, aşındırıcı ortamlara ve diferansiyel basınçlara dayanacak şekilde katı fabrika standartlarına göre üretilmiştir.
Dökme çelik yapı, ağır hizmet tipi boru hattı gerilimlerine karşı yüksek yapısal bütünlük, çekme mukavemeti ve darbe direnci sağlar.
Korozyona, ortam erozyonuna ve yuva bozulmasına karşı direnç göstermek için hassas cilalanmış temas yüzeylerine sahip hassas döküm 304 paslanmaz çelik disk.
ANSI Sınıf VI standartları kapsamında tekrarlanabilir sıfır sızıntılı kapatma için elastik deformasyon sağlayan yapılandırılabilir elastomerik koltuk seçenekleri (EPDM, NBR, PTFE).
Otomatik kontrol döngüleri için hızlı yanıt süreleri, hassas modülasyon ve güvenilir yüksek tork çıkışı sağlayan tam entegre akışkan gücü operatörü.
Eşmerkezli bir kelebek vana, diskin ve yatağın ortasından doğrudan geçen bir gövdeye sahiptir ve bu, 90 derecelik hareketin tamamı boyunca sürekli kauçuk-metal sürtünmesine neden olur. Buna karşılık, Yarı Pabuçlu WCB CF8 Eksantrik Kelebek Vananın çift ofset tasarımı, gövde eksenini hem koltuk conta merkezinden hem de boru merkez hattından ofset olarak konumlandırır. Açıldığında disk anında yatak yüzeyinden uzaklaşarak sürtünmeyi en aza indirir, çalışma torkunu azaltır, yatak deformasyonunu önler ve bileşenin servis ömrünü önemli ölçüde uzatır.
Standart bir wafer valf, bakım sırasında sıfır hizalama destekli geçiş cıvataları kullanarak iki flanş arasında kayar. Tam pabuçlu valf, tüm çevreyi kapsayan dişli cıvata deliklerine sahiptir ve tam çıkmaz izolasyon sağlar. Yarı pabuçlu gövde tasarımı, dişli pabuç deliklerini açık cıvata kılavuzlarıyla birleştirir. Bu yarı pabuçlu mimari, daha düşük gövde ağırlığı ve daha hızlı hizalama için güvenli cıvatalama sağlarken, boru hattının kısmi olarak sökülmesi sırasında vananın bir tarafta desteklenmesini sağlar ve tüm aksamı çıkarmadan bakım işini kolaylaştırır.
WCB karbon çeliği, nötr, aşındırıcı olmayan veya hafif agresif endüstriyel ortamlar, sıcak su, buhar ve hidrokarbonlar için mükemmel mekanik güç ve basınç koruması sağlar. CF8 paslanmaz çelik (304) %18 krom ve %8 nikel içerir, bu da onu kimyasal saldırılara, oksidasyona, organik sıvılara ve neme karşı oldukça dirençli kılar. WCB dış gövdesinin CF8 ıslak diskle birleştirilmesi, akış yolunda yüksek korozyon direnci sağlarken maliyet verimliliğini de optimize eder.
Tam çalışma basıncı altında gerçek hat sonu kör uç hizmeti için tam pabuçlu vanalar tercih edilirken, yarı pabuçlu tasarım, yukarı akış flanşına cıvatalandığında boru hattı bakımını destekleyebilir. Maksimum basınçta aşağı akış flanşının tamamen çıkarılmasını gerektiren kalıcı çıkmaz uygulamalar için, satış öncesi seçim sırasında hat basınç değerini ve özel cıvatalama konfigürasyonlarını doğrulamak üzere teknik mühendislik ekibimize danışın.
Çift ofset mekanizması ve hidrolik kontrol, hızlı, otomatik izolasyon ve sıfır sızıntı gerektiren belirli proses ortamlarına uygundur:
Ham su alımını, kanalizasyon arıtma çamurlarını ve kimyasal dozaj hatlarını yönetir. CF8 paslanmaz çelik disk, biyolojik ve kimyasal elementlerden kaynaklanan lokal çukurlaşmaya karşı direnç gösterirken, esnek yuva geri akış sızıntılarını önler.
Yakıt depolama terminallerine, transfer pompalarına ve hidrokarbon boru hatlarına entegre edilmiştir. Hidrolik aktüatör, yüksek fark basıncı altında hızlı açma tepkileri sağlar.
PTFE yataklı konfigürasyonlar kullanılarak hafif asitlere, kostik yıkamalara ve endüstriyel solventlere karşı kimyasal direnç sağlar.
Soğutma suyu devrelerinde, düşük basınçlı buhar izolasyonunda ve kazan besleme yardımcı sistemlerinde kullanılır. Çift ofset kinematik, hızlı sıcaklık geçişleri sırasında termal bağlanmayı önler.
Otomatik hidrolik operasyon gerektiren büyük ölçekli soğutulmuş su sistemlerinde, kağıt hamuru stok hatlarında ve gıda/ilaç tesisatı tedarik borularında kullanılır.
Zhejiang Zhongguan Vana İmalatı Co, Ltd., kendi bünyesinde komple işleme, montaj ve basınç test ekipmanı işletmektedir. Her ünite, sevkıyattan önce presleme makineleri kullanılarak sıkı hidrostatik kabuk ve yatak basınç testlerine tabi tutulur.
Teknik ekibimiz mühendislik yüklenicilerine ve stoklama distribütörlerine aşağıdaki konularda yardımcı olur:
Akışkan uyumluluğu kontrolleri ve dinamik koltuk malzemesi seçimi (EPDM, NBR, PTFE).
Tam hidrolik çalıştırma eşleştirmesi için tork hesaplamaları.
Flanş boyut uyumu (PN10, PN16, ANSI sınıfları).
Bitişik vanalar için yükselmeyen ve yükselen gövde detayı onayları (geçit, kontrol etmek, kelebek).
Kuzeydeki dökme demir tedarik zincirleri ve Wenzhou'daki güneydeki dökme çelik üretim üsleri tarafından desteklenen Zhongguan, Güneydoğu Asya'daki (Vietnam, Malezya, Singapur) ve dünya çapındaki stokçulara ve proje yüklenicilerine tedarik sağlıyor. Tüm ürünler ISO sertifikalarına, mevcut WRAS sertifikalı koltuk seçeneklerine ve üretim hatalarına karşı ücretsiz değiştirme ile kapsamlı 1 yıllık kalite garantisine sahiptir. Bizim gözden geçirinsertifikalarVeişbirlikçi davalardaha fazla ayrıntı için.
Yarı Lug WCB CF8 Eksantrik Kelebek Vana için tam boyutlu P&ID çizimleri, basınç testi belgeleri veya özel hacim teklifleri talep etmek için satış ekibimizle iletişime geçin. İlgilileri keşfedinkelebek vanagibi seçeneklerDeniz Yarı Lug Tipi Kelebek VanaveLug tipi Kelebek Vana.
Flanş cıvatalarını çapraz düzende ve kademeli olarak belirtilen torkla sıkın. Bu, özellikle daha büyük DN boyutlarında contanın eşit olmayan sıkışmasını ve gövde deformasyonunu önlemeye yardımcı olur.
EPDM genellikle su ve buhar için, NBR yağ ve yakıt için, PTFE ise aşındırıcı ortamlar ve yüksek sıcaklıklar için kullanılır. Nihai seçim gerçek ortam, sıcaklık ve basınç koşullarına uygun olmalıdır.
Düzenli aralıklarla harici sızıntıyı, aktüatörün tepkisini, cıvata torkunu ve yatak aşınmasını kontrol edin. Çalıştırma torku veya sızdırmazlık performansındaki herhangi bir değişiklik, kullanıma devam edilmeden önce kontrol edilmelidir.
Gerekli valf torkunu, strokunu, kontrol sinyalini ve hidrolik besleme basıncını onaylayın. Aktüatör, gerçek fark basıncı için uygun bir güvenlik marjıyla yeterli tork sağlamalıdır.
Flanş hizalamasını, cıvata torkunu, conta durumunu ve yuvaya yabancı madde sıkışıp sıkışmadığını kontrol edin. Sızıntı devam ederse vanayı tekrar hizmete sokmadan önce yatağı ve disk temas alanını inceleyin.
