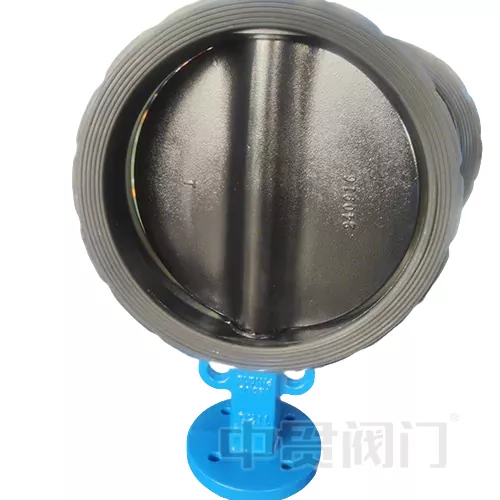

EN593 Tasarım Standart Kelebek Valfı

Avrupa'daki endüstriyel vanalar alanında önemli bir spesifikasyon olarak, EN593 Tasarım Standardı, metal kelebek vanalarının tasarımı, üretimi ve test edilmesi için sistematik bir çerçeve sağlar. Bu makale, standardın temel gereksinimlerini derinden analiz edecek ve endüstriyel senaryolarda bu standardı (EN 593 Tasarım Standart Kelebek Valfı) karşılayan kelebek vanalarının teknik avantajlarını araştıracaktır.

EN593 standardının temel özellikleri

EN593, Avrupa Standardizasyon Komitesi (CEN) tarafından geliştirilmiştir ve izolasyon, düzenleme ve kontrol fonksiyonlarını kapsayan flanşlı veya popo kaynaklı boru hattı sistemlerinde metal kelebek vanalarının tasarımı için geçerlidir. Teknik öne çıkan özellikleri şunlardır:

Basınç ve Boyut Aralığı:

1. Nominal basınç (PN): 2.5 ila 40 bar; Amerikan Standart Sınıfı (sınıf): 150 ila 300;

2. Nominal çap (DN): Maksimum 2,4 metre çaplı tasarım (DN2400) desteği ile DN20 ila DN2400;

3. Özel uygulamalar (proses kontrolü gibi) EN1349 ve EN60534-2-1 tamamlayıcı standartlara atıf gerektirir.

Malzeme ve Yapısal Gereksinimler:

1. Valf gövdesi korozyona dayanıklı metalden (karbon çeliği, paslanmaz çelik veya dubleks çelik gibi) yapılmalı ve en 10204 malzeme sertifikasını karşılamalıdır;

2. Valf gövdesi ve kelebek plakası torsiyonel mukavemete sahip olmalı ve valf koltuk kastesi yumuşak contalara (EPDM/FKM) veya metal-metal sert contalara uyarlanmalıdır;

3. Flanş bağlantı boyutları, küresel değiştirilebilirliği sağlamak için kesinlikle EN 558 standardını takip eder.

Performans Testi Özellikleri:

1. Sızdırmazlık testi: ISO 5208 standardına göre, nominal basıncın 1.1 katında sıfır sızıntı elde edilir;

2. Çalışma torku doğrulaması: Aktüatör kurulduktan sonra 1000 açma ve kapanış döngüsü testlerini geçmeli ve tork dalgalanması%5;

3. Basınç Mukavemeti Testi: Valf gövdesi, deformasyon olmadan PN basıncının 1,5 katı hidrostatik basınç testine dayanmalıdır

Ouren593 Tasarım Standart Kelebek Valfi Kesinlikle bu standardı takip edin, başka bir standart onaylamanız gerekiyorsa lütfen sadece bizimle iletişime geçin.

Teknik Avantajlar

Teknik Avantajlar:

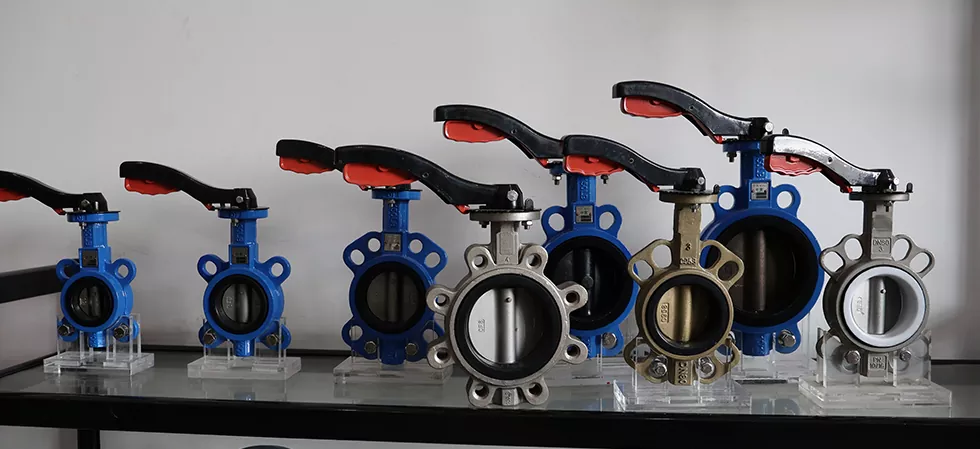

EN593 standardına (EN593 Design Standart Kelebek Valfı) uygun kelebek valfi aşağıdaki senaryolarda iyi performans gösterir:

Sert medyaya uyarlanabilirlik:

1. Kelebek plaka yüzeyini Halar, PTFE veya metal kaplama ile optimize ederek, güçlü asit, yüksek sıcaklıklı buhar ve aşındırıcı granüler ortamlara dayanabilir13;

2. Örneğin, DN1600 valfı, bir petrokimyasal tesisin kükürt geri kazanım sisteminde uzun süre 150 ℃ ve PN16 koşullarında H2S korozyonuna dayanabilir.

Yüksek verimli sızdırmazlık tasarımı:

1. çift yönlü sızdırmazlık yapısı (çift eksantrik veya üçlü eksantrik) açma ve kapanma sürtünmesini azaltır ve valf koltuğunun ömrünü uzatır;

2. Yumuşak sızdırmazlık valfi koltuğunun sızıntı seviyesi Sınıf VI'ya (kabarcık seviyesi conta) ulaşır ve sert conta yangın güvenliği standardını (API 607) karşılar.

Akıllı yükseltme potansiyeli

1. Standart ISO5211 Kare Şaft Arayüzü (F05-F25), elektrik/pnömatik aktüatörlerin hızlı entegrasyonunu destekler;

2. Nesnelerin Endüstriyel İnterneti (IIOT) ile birleştiğinde, valf torku, sıcaklık ve sızıntı uyarı verileri gerçek zamanlı olarak izlenebilir.
