Merkez çizgisi kelebek vanaları veeksantrik kelebek vanaları
1. Temel yapı ve prensip

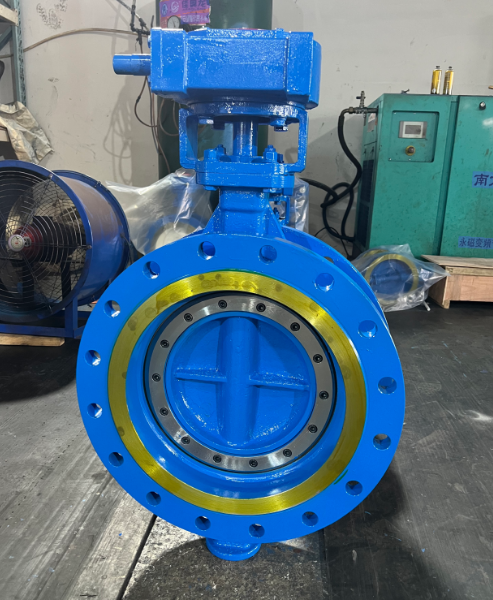

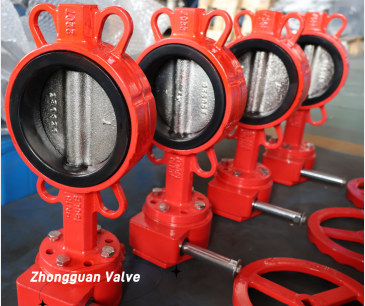

.merkez hattı kelebek valfivalf plakasının orta ekseni boru hattının ekseni ile çakışan simetrik olarak tasarlanmıştır. Elastik valf koltuğunun (genellikle kauçuk) sıkıştırma deformasyonu ile sızdırmazlık sağlar. Yapısı basittir ve üretim maliyeti düşüktür, ancak valf plakası, aşınmaya eğilimli açılış ve kapanış işlemi sırasında valf koltuğuna her zaman sürtünür. Eksantrik kelebek valfi, eksenel ofset tasarımı (tek eksantrik, çift eksantrik veya üçlü eksantrik) ile bu kusuru iyileştirir: tek eksantrik, dönen şaftı sızdırmazlık yüzeyinin orta çizgisinden uzaklaştırır; Çift eksantrik bu temelde eksenel ofset ekler; Üçlü eksantrik ayrıca, valf plakasının açılma anında temastan ayrılmasını sağlayarak aşınmayı önemli ölçüde azaltan eğimli bir yüzey sızdırmazlık tasarımını benimser.
2. Performans Karşılaştırma ve Uygulama Senaryoları
Orta hat kelebek valfi, ≤1.6MPa basınç ve 120 ℃ altındaki bir sıcaklığa sahip su ve hava gibi temiz ortamlar için uygundur. Su temini ve drenaj sistemleri ve HVAC sistemlerinde yaygın olarak kullanılır. Kauçuk valf koltuğu, sık açma ve kapanış koşullarında yaklaşık 2-3 yıllık bir ömre sahiptir. Eksantrik kelebek valfinde, çift eksantrik tip, 5-8 yıla kadar bir ömürle eser parçacıklar (atık su arıtma gibi) içeren ortamları işleyebilir; Üç eksantrik tip, PN40 basınç derecesi ve 650 ℃ sıcaklık sınırı olan bir metal sızdırmazlık çifti (paslanmaz çelik + sert alaşım gibi) kullanır ve özellikle 10 yıla kadar bir ömre sahip olan elektrik santrallerinde ve petrokimya endüstrilerinde yüksek basınç ve yüksek sıcaklık çalışma koşulları için uygundur.
3. Model seçiminin ekonomik analizi
DN300 valfini örnek olarak alarak, merkez hattı kelebek valfinin fiyatı yaklaşık 2.000 - 5.000 yuan iken, üç sızdırmaz eksantrik kelebek valfinin fiyatı 20.000 - 50.000 yuan kadar yüksektir. Bununla birlikte, bakım maliyetleri göz önüne alındığında: Merkez çizgisi valfinin endüstriyel ortamlarda yıllık olarak değiştirilmesi gerekebilirken, üç silinmiş eksantrik valf, bakım olmadan 5 yıl boyunca sürekli olarak kullanılabilir. Yılda 10.000'den fazla açılış ve kapanış operasyonuna veya güçlü orta korozisyona sahip endüstriyel sistemler için, üç silinmiş eksantrik kelebek valfinin toplam yaşam döngüsü maliyeti aslında daha düşüktür. Sıradan sivil sistemlerin merkez hattı türünü seçmesi önerilirken, sürekli üretime sahip endüstriyel sistemlerin üç silinmiş tasarıma öncelik vermesi gerekir. Zhongguan valf ürünleri, optimize edilmiş tasarım ve hassas işleme yoluyla merkez hattı kelebek valfinin servis ömrünü 5 yıla kadar uzattı ve üç silindirli kelebek valfı 15 yıla ulaşabilir ve kullanıcılar için genel kullanım maliyetini önemli ölçüde azaltabilir.
