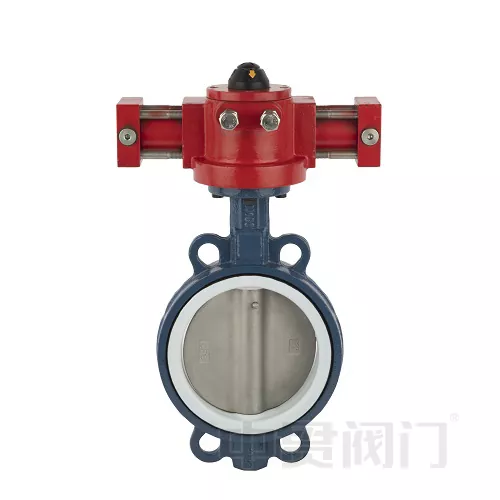

Hidrolik Aktüatör Konsantrik Kelebek Vana

hidrolik aktüatörlü eşmerkezli kelebek vana, akışı kontrol etmek için merkezi bir şaft etrafında dönen bir disk ile karakterize edilirken, hidrolik aktüatörler vanayı hareket ettirmek için sıvı basıncını kullanır. Bu kombinasyon, özellikle otomasyonun istendiği ve daha yüksek torklara ihtiyaç duyulan çeşitli uygulamalarda sıvı akışının hassas ve güçlü bir şekilde kontrol edilmesini sağlar.

I. Çalışma Prensibi

Endüstriyel akışkan kontrol sistemleri, kelebek vanaları açıp kapatarak akışı düzenler. Hidrolik kelebek vana, akışkan basıncını mekanik enerjiye dönüştürmek için bir hidrolik tahrik sistemi kullanır ve vana milini 90°'lik bir dönme hareketini tamamlayacak şekilde hareket ettirir. Elektrikli/pnömatik aktüatörlerle karşılaştırıldığında hidrolik sistem daha yüksek tork çıkışı ve daha iyi darbe direnci sağlar.

II. Çekirdek Yapı ve Fonksiyonlar

Valf Gövde Bileşenleri

Disk: Akış yolunu 90° döndürerek açar ve kapatır.

Valf Gövdesi: Aktüatörü diske bağlayan çekirdek iletim bileşeni.

Sızdırmazlık Sistemi: EPDM yumuşak contalı valf yuvası sıfır sızıntı sağlar.

Bağlantı Yöntemi: Flanşlı/wafer tasarım (ANSI/EN standartlarıyla uyumlu).

Hidrolik Aktüatör

Yağ basıncı bir piston silindirini tahrik ederek doğrusal kuvvet üretir → dönme torkuna dönüştürür.

Standart 90° strok, tepki süresi ≤ 3 saniye.

İsteğe bağlı tek etkili (yay geri dönüşlü) veya çift etkili (çift yönlü hidrolik tahrik).

III. Teknik Avantajlar
