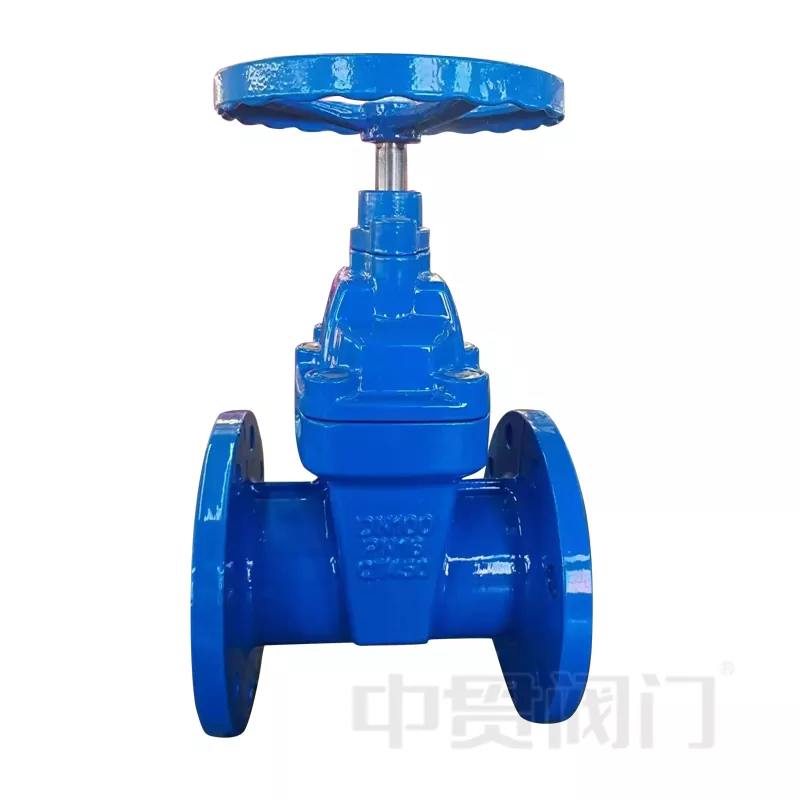

JIS 5k Veya 10k Pirinç Contalı Sürgülü Vana

Çinli bir tedarikçi olarak Zhongguan Valve'ın JIS 5k veya 10k Pirinç Contalı Sürgülü Vanası, kesinlikle Japon endüstriyel standartlarına göre üretilen ve Güneydoğu Asya pazarında yaygın olarak kullanılan bir sürgülü vana ürünüdür. Bu ürün, JIS B2032 (Sürgülü Vana Standardı) ve JIS B2071/JIS B2220 (Flanş Ucu Standartları) ile uyumludur ve öncelikle su, buhar ve yağ gibi ortak ortamlara yönelik boru sistemlerinde kullanılır.

Detaylı Açıklama

Standartlar ve Basınç Değeri

Bu JIS 5k veya 10k Pirinç Contalı Sürgülü Vana, ortak JIS boru hattı gereksinimlerini karşılamak için üretilmiştir ve mevcut Japon standart sistemleriyle eşleştirilmesi kolaydır.

Tasarım Standardı:

JIS B2032 (Sürgülü Vana)

Flanş Standardı:

JIS B2220

Basınç Sınıfı:

JIS 5K – düşük basınçlı sistemler için uygundur

JIS 10K – yaklaşık PN16 (1,6 MPa)

Nominal Boyut Aralığı:

DN15 – DN600

1/2" – 24"

(Gerçek boyut aralığı üretim kapasitesine bağlıdır)

Teknik Parametreler

Teknik Parametreler – JIS 5K / 10K Pirinç Contalı Sürgülü Vana

Yapı ve Malzeme Tanımı

JIS 5k veya 10k Pirinç Contalı Sürgülü Vana, dayanıklılık ve sızdırmazlık stabilitesine odaklanan klasik ve güvenilir bir yapıyı benimser.

• Valf Gövdesi ve Kaputu

Malzeme: Pirinç veya Bronz (Döküm Bakır)

İyi korozyon direnci

Su ve buhar gibi aşındırıcı olmayan ortamlar için uygundur

Bina ve endüstriyel sistemlerde yaygın olarak kullanılır

Bakır alaşımlı metal sızdırmazlık yüzeyi

Aşınma direncini artırmak için isteğe bağlı nikel kaplama veya krom kaplama yüzey

Özel çalışma koşulları için yumuşak conta seçeneği mevcuttur (PTFE)

• Bağlantı ve Çalıştırma

Flanşlı bağlantı, JIS standart boru hatlarıyla tam uyumlu

Standart çalışma: El çarkı

Opsiyonel: Şanzıman (büyük boyutlar için), Elektrikli aktüatör (otomasyon talebi)

Ürün Avantajları

Pirinç Metal Conta Tasarımı

Kauçuk contalarla karşılaştırıldığında daha iyi yüksek sıcaklık direnci

Uzun süreli kullanımda istikrarlı sızdırmazlık performansı

Düşük Akış Direnciköken

Tam geçişli tasarım

Yüksek akışlı boru hatlarına uygun, azaltılmış basınç kaybı

LServis Ömrü

Pirinç malzeme kireçlenmeye ve oksidasyona karşı dayanıklıdır

Düşük bakım sıklığı

Geniş Uygulama Aralığı

Su sistemleri

Buhar boru hatları

Petrol ve genel endüstriyel medya

(Aşındırıcı ortamlar için özel malzeme işlemi önerilir)

Çalışma Prensibi

Valf, gövdeyi ve kapı plakasını yukarı veya aşağı hareket ettirmek için el çarkını döndürerek çalışır:

Tamamen açıldığında akış geçişi düz ve engelsizdir

Kapatıldığında bakır alaşımlı sızdırmazlık yüzeyleri sızıntıyı önlemek için sıkı bir şekilde oturur

Basit yapı, istikrarlı çalışma ve kolay bakım sağlar

Bu tasarım, vanayı endüstriyel ve bina sistemlerinde sık açılıp kapanmaya uygun hale getirir.

Tipik Uygulamalar

Kimya endüstrisi

İlaç bitkileri Gıda işleme fabrikaları

Bina Sistemleri

HVAC sistemleri

Su temini ve drenaj

Enerji ve Isıtma Sistemleri

Kazan dairesi buhar boru hatları

Isı değişim istasyonları
