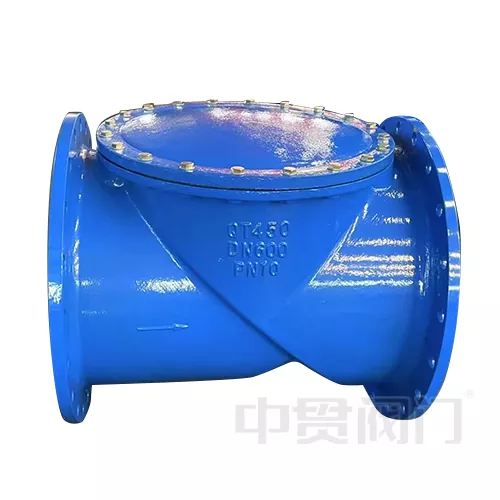

Geri Dönüşsüz Kapak Tasarımı Salınım Çek Valfı

Geri Dönüşsüz Kapak Tasarımı Salınım Kontrolü, kendinden yağlamalı menteşelerle donatılmış yüksek akışlı sistemler (çap DN50-DN1200, basınç PN16-PN40), tam geçişli akış kanalı (akış katsayısı Cv: 0,2-0,5) için tasarlanmıştır, ≤5 mm katı parçacıklar içeren aşındırıcı ortamları işleyebilir ve -30°C ile 400°C arasındaki sıcaklıklar için uygundur. 316L paslanmaz çelik, dubleks çelik olarak mevcuttur. Yaysız tasarım, bakım döngüsünü 8 yıldan fazla uzatır ve performansı, geleneksel kaldırma çek valflerinin performansını çok aşar. Petrol boru hatları, enerji santrali yoğuşma sistemleri ve kimyasal aşındırıcı ortam senaryoları için uygundur.

Yapısal tasarım ve çalışma prensibi

Geri Dönüşsüz Kapak Tasarımı Salınım Çek Valfı Yapısal tasarım ve çalışma prensibi esas olarak üç parçaya ayrılabilir. İlk olarak, boru çapının 1/5 ~ 1/8'i kalınlığında, paslanmaz çelik veya dubleks çelikten yapılmış, Eğimli kapaklı, Geri Dönüşsüz Kapaklı Tasarımlı Salınım Çek Valfı ve yüzeyi sert krom kaplanabilir. Vana gövdesine üst menteşe pimi aracılığıyla bağlanır, eğim açısı genellikle 5° ~ 15°'dir ve hızlı açma ve kapamayı sağlamak için yerçekimi ve orta basınç kullanılır.

Daha sonra Düşük dirençli akış kanalında bulunur, Tam geçişli tasarıma (Tam Geçişli) sahip olduğundan, akış direnci katsayısı (Kv değeri) geleneksel kaldırma çek valflerinden %40 ~ %60 daha düşüktür; Ayrıca kanat açılma açısı 75°~85°'ye ulaşarak türbülanstan kaynaklanan basınç kaybını azaltır ve büyük akış senaryoları (DN1200 su boru hatları gibi) için uygundur.

Çeşitli Sızdırmazlık sistemine sahiptir, Geri Dönüşsüz Klape Tasarımlı Swing Çek Valf yuvası EPDM, NBR veya metal sert contalardan seçilebilir ve sızdırmazlık seviyesi API 598 Sınıf IV standardını karşılar; Kapalıyken, kapak ile sızdırmazlık yüzeyi arasındaki temas süresi ≤0,2 saniyedir, bu da koç darbesini etkili bir şekilde önler. Ortam ileri doğru aktığında, basınç valf diskini açılmaya iter; debi sıfıra döndüğünde veya ters yönde aktığında vana diski kendi ağırlığından ve ters basınç farkından dolayı otomatik olarak kapanır.

Tipik uygulama alanları:

1. Su tesisi

2. Ham petrol boru hatları için pompa çıkışının geri akışının önlenmesi;

3. Termik santraller için yoğuşma suyu geri kazanım sistemi;

4. Atık su arıtma tesisleri için çamur dönüş kontrolü;

5. Kimya tesislerinde aşındırıcı ortamlara (%50 sülfürik asit gibi) karşı müdahale koruması.
