Modern endüstriyel sistemlerde verimlilik, güvenlik ve otomasyon artık isteğe bağlı değil, esastır. Bu hedeflere ulaşmada kritik rol oynayan bileşenlerden biri dePnömatik Aktüatörlü Kelebek Vana. Su arıtma, kimyasal işleme, enerji üretimi, yiyecek ve içecek ile HVAC sistemlerinde yaygın olarak kullanılan bu vana tipi, basit mekanik tasarımı güvenilir pnömatik otomasyonla birleştirir. Hızlı yanıt vermesi, kompakt yapısı ve düşük bakım gereksinimleri, onu hem açma-kapama kontrolü hem de kısma uygulamaları için tercih edilen bir seçenek haline getiriyor.
Bu makale, profesyonel ve derinlemesine bir genel bakış sunmaktadır.Pnömatik Aktüatörlü Kelebek Vananasıl çalıştığı, önemli avantajlar, teknik parametreler, seçim kılavuzu ve alıcıların karar vermeden önce sorduğu genel sorular dahil.

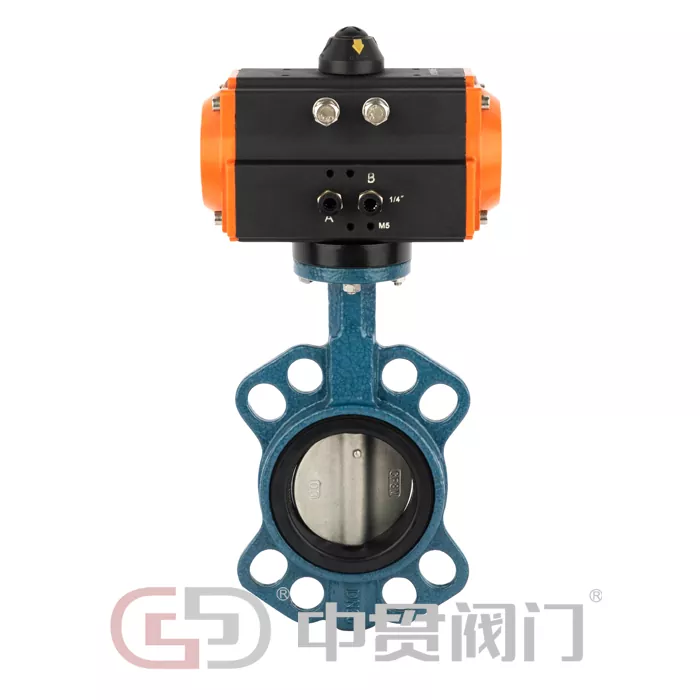

A Pnömatik Aktüatörlü Kelebek VanaKelebek vana gövdesi ve pnömatik aktüatör olmak üzere iki ana parçadan oluşur. Valf gövdesi, dönen bir mile monte edilmiş bir disk içerir. Aktüatöre basınçlı hava verildiğinde, hava basıncını mekanik harekete dönüştürür ve vanayı açmak veya kapatmak için diski 90 derece döndürür.
Açık pozisyon: Disk, akış yönü ile hizalanarak medyanın minimum dirençle geçmesine olanak tanır.
Kapalı konum: Disk akışa dik olarak dönerek valf yuvasına karşı sıkı bir conta oluşturur.
Sistem gereksinimlerine bağlı olarak aktüatör şu şekilde yapılandırılabilir:çift etkili(açılıp kapanması için hava) veyatek etkili/yay geri dönüşlü(havayla açma, yayla kapatma veya tam tersi), hava kaynağı arızası sırasında güvenliği sağlar.
Manuel valfler insan tarafından çalıştırılmayı gerektirir, bu da hızı, doğruluğu ve otomatik sistemlerle entegrasyonu sınırlandırır. APnömatik Aktüatörlü Kelebek Vanabirçok açık avantaj sunar:
Hızlı yanıt süresiotomatik proses kontrolü için
Azalan işçilik maliyetlerive insan hatası
Geliştirilmiş güvenliközellikle tehlikeli veya yüksek sıcaklıktaki ortamlarda
Kolay entegrasyonPLC, DCS ve uzaktan kontrol sistemleri ile
Otomatik veya yarı otomatik üretim hatlarına geçiş yapmayı amaçlayan tesisler için pnömatik çalıştırma genellikle en uygun maliyetli çözümdür.
BizimPnömatik Aktüatörlü Kelebek Vanadayanıklılık, hassasiyet ve uluslararası standartlar göz önünde bulundurularak tasarlanmıştır. Her ünite, zorlu çalışma koşullarında güvenilir performans sağlamak üzere test edilmiştir.
Kompakt ve hafif yapı
Kolay aktüatör kurulumu için ISO 5211 montaj pedi
Düşük tork gereksinimi, aktüatör boyutunu ve hava tüketimini azaltır
Değiştirilebilir valf yuvalarıyla mükemmel sızdırmazlık performansı
Hem sıvı hem de gaz ortamlar için uygundur
Aşağıda mühendislerin ve alıcıların ürün özelliklerini hızlı bir şekilde anlamalarına yardımcı olacak basitleştirilmiş bir teknik parametre tablosu bulunmaktadır.
| Parametre | Şartname |
|---|---|
| Vana Boyutu Aralığı | DN50 – DN600 |
| Basınç Değeri | Pn10 / lim16 |
| Gövde Malzemesi | Sfero Döküm, Karbon Çelik, Paslanmaz Çelik |
| Disk Malzemesi | Paslanmaz Çelik, Sfero Döküm (Kaplamalı) |
| Koltuk Malzemesi | EPDM, NBR, PTFE |
| Aktüatör Tipi | Çift Etkili / Tek Etkili (Yay Dönüşlü) |
| Çalışma Basıncı | 0,4 – 0,7 MPa |
| Çalışma Sıcaklığı | -20°C ila +180°C |
| Bağlantı Standardı | Gofret / Lug / Flanşlı |
| Kontrol Modu | Açma-Kapama / Modülasyonlu (Konumerli) |
Bu yapılandırma şunları sağlar:Pnömatik Aktüatörlü Kelebek Vanaİstikrarlı ve tekrarlanabilir performansı korurken çeşitli endüstriyel ortamlara uyum sağlamak.
Çok yönlülükleri sayesindePnömatik Aktüatörlü Kelebek Vanalarbirden fazla endüstride yaygın olarak uygulanmaktadır:
Su ve atık su arıtmaakış izolasyonu ve düzenlemesi için
Kimya ve petrokimya tesisleriaşındırıcı veya tehlikeli ortamların işlenmesi
Yiyecek ve içecek işlemeHijyen ve hızlı çalışmanın gerekli olduğu yerlerde
HVAC sistemlerisoğutulmuş ve sıcak su kontrolü için
Enerji santrallerisoğutma suyu ve yardımcı sistemler için
Basit tasarımları aynı zamanda onları diğer vana türlerinin çok hacimli veya pahalı olabileceği büyük çaplı boru hatları için de uygun kılar.
Doğruyu seçmekPnömatik Aktüatörlü Kelebek Vanabirkaç temel faktörün değerlendirilmesini gerektirir:
Medya türü: Su, gaz, yağ veya aşındırıcı kimyasallar
Sıcaklık ve basınç aralığı: Koltuk ve gövde malzemelerini buna göre eşleştirin
Vana boyutu ve bağlantı tipi: Gofret, pabuç veya flanşlı kurulum
Kontrol gereksinimi: Açma-kapama kontrolü veya modülasyonlu akış düzenlemesi
Arıza korumalı fonksiyon: Yay geri dönüşünün gerekli olup olmadığını belirleyin
Bu parametreleri sistem gereksinimlerinizle eşleştirerek uzun vadeli güvenilirlik ve optimum performans sağlayabilirsiniz.
Bir cihazın en büyük avantajlarından biriPnömatik Aktüatörlü Kelebek Vanadüşük bakım talebidir. Rutin denetim genellikle şunları içerir:
Hava besleme basıncını ve hava kalitesini kontrol etme
Contaların ve yuvaların aşınma açısından incelenmesi
Aktüatör tepkisinin ve strok doğruluğunun doğrulanması
Montaj cıvatalarının güvenli kalmasının sağlanması
Doğru kurulum ve periyodik kontrollerle vananın kullanım ömrü önemli ölçüde uzatılabilir.
S: Pnömatik Aktüatörlü Kelebek Vana ne için kullanılır?
C: Pnömatik Aktüatörlü Kelebek Vana, otomatik endüstriyel boru hatlarındaki sıvı ve gaz akışını kontrol etmek veya izole etmek için kullanılır ve hızlı yanıt ve güvenilir sızdırmazlık sağlar.
S: Pnömatik Aktüatörlü Kelebek Vananın elektrikli kelebek vanadan farkı nedir?
C: Pnömatik Tahrikli Kelebek Vana, çalışma için basınçlı hava kullanır, daha hızlı harekete geçme ve tehlikeli ortamlara daha iyi uygunluk sağlarken, elektrikli vanalar motorlara ve elektrik gücüne dayanır.
S: Pnömatik Tahrikli Kelebek Vana aşındırıcı ortamları kaldırabilir mi?
C: Evet, paslanmaz çelik ve PTFE gibi uygun gövde, disk ve yuva malzemeleri seçildiğinde Pnömatik Aktüatörlü Kelebek Vana, aşındırıcı sıvıları güvenli bir şekilde işleyebilir.
S: Pnömatik Aktüatörlü Kelebek Vana akış düzenlemesine uygun mudur?
C: Evet, bir konumlayıcıyla donatıldığında Pnömatik Aktüatörlü Kelebek Vana, basit açma-kapama işleminin yanı sıra doğru modülasyonlu kontrol gerçekleştirebilir.
Zhejiang Zhongguan Vana İmalatı Co, Ltd.yüksek kaliteli endüstriyel vanaların tasarımı ve üretiminde uzmanlaşmıştır.Pnömatik Aktüatörlü Kelebek Vana. Sıkı kalite kontrolü, gelişmiş üretim süreçleri ve müşteri gereksinimlerine güçlü bir şekilde odaklanarak küresel endüstriler için güvenilir valf çözümleri sunuyoruz.
Ayrıntılı özellikler, özelleştirilmiş çözümler veya teknik destek için lütfen çekinmeyintemas etmekZhejiang Zhongguan Vana İmalatı Co, Ltd.Deneyimli ekibimiz, uygulamanız için doğru vanayı seçmenize ve uzun vadeli operasyonel başarıyı garantilemenize yardımcı olmaya hazırdır.
-
