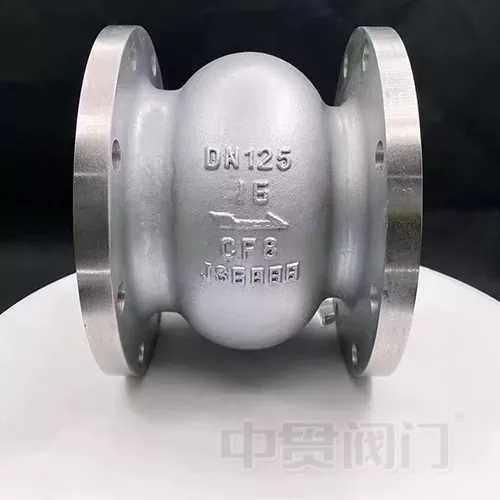

Kaldırma Tipi Çek Valf

Kaldırma Tipi Çek Valf, temel işlevi ortamın tek yönlü akışına izin vermek ve geri akışı önlemek olan otomatik bir valftir. Çeşitli endüstriyel ve belediye boru hattı sistemlerinde yaygın olarak kullanılır ve sistem basınç stabilitesini ve ekipman güvenliğini sağlamak için önemli bir bileşendir.Zhongguan Vanası19 yıldır vana konusunda uzmanlaşmış bir üretici olan , uluslararası standartlara sıkı sıkıya bağlı kaldırma çekvalfleri üretmektedir. Çin çapındaki tedarik zinciri avantajlarından yararlanan şirket, çeşitli çalışma koşullarına uygun, yapısal rasyonellik ve kullanım kolaylığını dengeleyen yüksek kaliteli malzemeleri seçiyor. Özel müşteri ihtiyaçlarını karşılamak için özelleştirilmiş özellikler mevcuttur.

Kaldırma çek valflerimiz, gereksiz tasarımı ortadan kaldıran ve akış yolu düzenini optimize eden dikey olarak hareket eden bir valf diski yapısı kullanır. Geleneksel çek valflerle karşılaştırıldığında daha hassas açma ve kapama tepkisi, daha istikrarlı sızdırmazlık performansı ve daha düşük akış direnci kaybı sunarlar. Su, buhar, yağ ve aşındırıcı sıvılar dahil olmak üzere çeşitli ortamlar için uygun olmaları onları piyasadaki en uygun maliyetli çek valflerden biri haline getirmektedir.

Ürün Çalışma Prensibi

Zhongguan Valf Kaldırma Tipi Çek Valf, sıvı basıncı ve mekanik yapının sinerjik etkisine dayanarak çalışır. Manuel veya harici kuvvete gerek kalmadan otomatik açma ve kapama kontrolü sağlar. Spesifik süreç aşağıdaki gibidir:

1. İleri Akış: Madde boru hattı boyunca ileri doğru aktığında, sıvı basıncı, valf diskinin ağırlığını ve yay kuvvetini yenerek valf diskini dikey olarak yukarı doğru iter, valf yuvası ile valf diski arasında düzgün bir akış yolu oluşturarak ortamın düzgün bir şekilde geçmesine izin verir;

2. Ters Kesme: Ortam akışı durduğunda veya ters akış eğilimi oluştuğunda akışkan basıncı kaybolur. Kendi ağırlığı ve yayın geri çağırma kuvvetinin birleşik etkisi altında, valf diski hızla ve dikey olarak alçalır, valf yuvasına sıkı bir şekilde oturarak bir sızdırmazlık sağlar ve ortamın geri akışını önler.

3. Stabilite Garantisi: Yay destekli tasarım, vana diskinin kapanma hızını hızlandırır, su darbesini azaltır ve vana diski ile vana yuvası arasındaki çarpışmalardan kaynaklanan aşınmayı önler, ürün ömrünü uzatır ve boru hattı sisteminin uzun süreli istikrarlı çalışmasını sağlar.

Temel Ürün Özellikleri

Kaldırma Tipi Çek Valflerimizin tasarımına ve üretimine birden fazla pratik teknolojiyi dahil ederek, sürekli olarak gerçek çalışma koşullarına öncelik veriyoruz. Bunun sonucunda onları sıradan benzer ürünlerden ayıran aşağıdaki temel özellikler ortaya çıkar:

• Hassas Açma ve Kapama: Doğrusal eksenel kaldırma yapısı hızlı açma ve kapama tepkisi sağlar, sıkışmayı ve gecikmeyi ortadan kaldırır, su darbesini etkili bir şekilde ortadan kaldırır ve sık pompa çalıştırma-durdurma işlemlerine uygun hale getirir;

• Güvenilir Sızdırmazlık: Metal-elastomer kompozit sızdırmazlık yüzeyi tasarımını kullanan sızdırmazlık performansı, 0,01 L/dak·m'nin altında uzun vadeli sızıntı kontrolü ve geleneksel çek valflerden çok daha düşük aşınma oranıyla stabildir;

• Düşük Akış Direnci: Optimize edilmiş akış kanalı tasarımı, nominal akışta 0,15 bar'ı aşmayan basınç kaybıyla medya akışı sırasında direnç kaybını azaltır, sistem enerji tasarrufuna ve tüketimin azaltılmasına katkıda bulunur;

• Kolay Bakım: Modüler yapısal tasarım, rutin bakım için boru flanşlarının sökülmesi ihtiyacını ortadan kaldırır. Teknisyenler bakım çalışmalarının %90'ından fazlasını üst denetim portundan tamamlayabilir, bu da bakım süresini önemli ölçüde kısaltır ve bakım maliyetlerini azaltır;

• Geniş uyumluluk: Malzemeler ve teknik özellikler, DN15'ten DN300'e kadar çeşitli nominal çapları ve 1,6MPa'dan 4,0MPa'ya kadar basınç değerlerini kapsayan farklı basınç, sıcaklık ve ortam koşullarına uyum sağlayacak şekilde özelleştirilebilir ve birden fazla alanın tedarik ihtiyaçlarını karşılar.

Ürün Teknik Avantajları

I. Yapısal Tasarım Avantajları

Kaldırma Tipi Çek Valfimizin yapısal tasarımı, 19 yıllık endüstri deneyimi ve çeşitli çalışma koşullarından alınan geri bildirimlerle birleşerek, çok boyutlu optimizasyona tabi tutulmuş ve bunun sonucunda farklı teknik avantajlar elde edilmiştir:

Doğrusal Açma ve Kapama Yapısı: Geleneksel salınımlı çek valflere kıyasla valf diski için eksenel bir kaldırma tasarımı kullanarak su darbesini etkili bir şekilde ortadan kaldırır. Deneysel doğrulama, DN200 boru hattı sisteminde su darbesi basınç dalgalanmalarını %62 oranında azaltabildiğini, boru hatlarını ve ekipmanı darbe hasarından koruyabildiğini göstermektedir;

Modüler Montaj: Valf gövdesi, valf diski, yay ve diğer bileşenler, yüksek montaj hassasiyeti ve uygun sökme işlemi sağlayan modüler bir tasarıma sahiptir. Bu sadece üretim testini kolaylaştırmakla kalmaz, aynı zamanda daha sonraki bakımlar için kolaylık sağlayarak bakım zorluklarını ve işçilik maliyetlerini azaltır;

Hafiflik Optimizasyonu: Vana gövdesi duvar kalınlığı tasarımı, yapısal sağlamlığı sağlarken ürün ağırlığını azaltacak, taşıma ve kurulumu kolaylaştıracak şekilde optimize edilmiştir; aynı zamanda boru hattı yük basıncını da azaltarak onu yüksek rakımlar ve kapalı alanlar gibi özel kurulum senaryolarına uygun hale getirir.

II. Malzeme Seçimi Avantajları

Zhongguan Valve, farklı çalışma koşullarına göre uygun malzemeleri seçmek için Kuzey ve Güney Çin'deki entegre tedarik zincirinden yararlanıyor ve Kaldırma Tipi Çek Valflerinin dayanıklılığını ve uyarlanabilirliğini garanti ediyor. Spesifik malzeme uygulamaları aşağıdaki gibidir:

Düzenli Çalışma Koşulları: Yüksek maliyet etkinliği, korozyon direnci ve aşınma direnci sunan, su, buhar ve sıradan yağlı ortamlar için uygun olan QT400-15 sünek demir ve 2Cr13 paslanmaz çelik kullanılır.

Aşındırıcı Çalışma Koşulları: Klorür iyonlarına, nitrik asit ve diğer aşındırıcı ortamlara karşı güçlü direnç sunan, deniz suyunun tuzdan arındırılması, kimyasal korozyon boru hatları ve diğer senaryolara uygun ZG1Cr18Ni9Ti paslanmaz çelik kullanılır.

Yüksek Sıcaklık ve Yüksek Basınçlı Çalışma Koşulları: Enerji santrallerinde, kazanlarda ve diğer uygulamalarda yüksek sıcaklık ve yüksek basınçlı boru hattı sistemleri için uygun, 300 ° C'ye kadar sıcaklık direnci ve 4.0MPa'ya kadar basınç direncine sahip, yüksek sıcaklığa dayanıklı alaşımlı malzemeler kullanılır.

Tüm malzemeler standartlara uygunluğu sağlamak, ürün kalitesini kaynaktan garanti etmek, ürün ömrünü uzatmak, değiştirme sıklığını azaltmak ve müşteriler için uzun vadeli satın alma maliyetlerini azaltmak için sıkı fiziksel ve kimyasal testlerden geçmektedir.

III. Üretim Süreci Avantajları

Tianjin ve Wenzhou'da gelişmiş CNC işleme ve test ekipmanlarıyla donatılmış iki büyük üretim üssümüz var. Her Kaldırma Tipi Çek Valfın tutarlı kalitesini sağlamak için standartlaştırılmış üretim süreçleri kullanıyoruz:

Hassas İşleme: Valf yuvaları ve valf diskleri gibi temel bileşenler CNC tornalarda hassas şekilde işlenir, yüksek işleme doğruluğu ve sıkı bir sızdırmazlık sağlayarak sızıntı riskini azaltır.

Sıkı Testler: Varışta hammadde kontrolünden ve üretim sırasında rastgele kontrollerden bitmiş ürün hidrostatik testine ve hava sızdırmazlık testine kadar kapsamlı bir test sistemi kurduk. Her adım standartlara uygundur ve niteliksiz ürünlerin fabrikadan çıkması kesinlikle yasaktır.

Standartlaştırılmış Üretim: GB/T 12235-2022 ve API 6D gibi standartlara uygun olarak üretim yapıyoruz ve ana uluslararası spesifikasyonlarla uyumluluk sağlıyoruz. Bu, müşterinin mevcut ekipmanı değiştirmesini kolaylaştırarak satın alma ve değiştirme maliyetlerini azaltır.

Ürün Uygulama Senaryoları

Zhongguan Valf Kaldırma Tipi Çek Valf, geniş uyarlanabilirliğiyle endüstriyel, belediye ve çevre sektörlerini kapsayan birçok alanda boru hattı sistemlerine uygulanabilir. Özel uygulama senaryoları aşağıdaki gibidir:

I. Sanayi Sektörü

Petrokimya Endüstrisi: Ham petrol, rafine edilmiş petrol ve kimyasal hammaddeleri taşıyan boru hatlarına uygundur, ekipmana, atık malzemelere zarar verebilecek geri akışı önler ve üretim güvenliğini sağlar;

Enerji Endüstrisi: Termik ve hidroelektrik üretim sistemlerinde kazan besleme suyu, soğutma suyu ve buhar boru hatlarında kullanılarak ortamın ters akışının önlenmesi ve jeneratör ünitelerinin stabil çalışmasının sağlanması;

Metalurji Endüstrisi: Metalurjik atık su ve yüksek sıcaklıktaki baca gazını arıtan boru hatları için uygundur, aşındırıcı ortamlara ve belirli sıcaklıklara dayanıklıdır, metalurjik proseslerin sorunsuz ilerlemesini sağlar.

II. Belediye ve Kamu Hizmetleri Sektörü

Su Arıtma: Su şebekeleri ve kanalizasyon arıtma tesislerinin su temini ve drenaj boru hatlarında ve kimyasal dozaj boru hatlarında, kanalizasyonun geri akışını ve temiz su kirliliğini önlemek, su arıtma sisteminin stabil çalışmasını sağlamak için kullanılır.

Belediye Isıtma: Sıcak suyun geri akışını önlemek, sabit ısıtma basıncı sağlamak ve ısıtma verimliliğini artırmak için kentsel merkezi ısıtma boru hatlarına uyarlanmıştır.

Bina Su Temini ve Drenajı: Yüksek binaların su temini sistemlerinde ve yangından korunma boru hatlarında, boru hattı basınç dalgalanmalarından kaynaklanan ortamın geri akışını önlemek, bina suyu ve yangın güvenliğini sağlamak için kullanılır.

III. Özel Çalışma Koşulları

Deniz Suyu Tuzdan Arındırma: Korozyona dayanıklı paslanmaz çelikten yapılmış, deniz suyu ve tuzdan arındırılmış su taşıma boru hatlarına uygun, yüksek tuzlu ortam korozyonuna dayanıklı, stabil tuzdan arındırma işlemi sağlar.

Düşük Sıcaklıkta Çalışma Koşulları: -40°C ile 0°C arasındaki düşük sıcaklık ortamlarına uygun, soğuk zincirde ve düşük sıcaklıkta sıvı taşıma boru hatlarında kullanılan, normal geri akış önleme işlevini sağlayan, özelleştirilmiş düşük sıcaklığa uyarlanabilir ürünler.

Sık Çalıştırma-Durdurma Çalışma Koşulları: Sirkülasyonlu su sistemleri ve acil durum su besleme sistemleri gibi sık sık pompanın çalıştırılıp durdurulduğu boru hattı sistemleri için uyarlanmıştır; hızlı açma ve kapama tepkisi ile koç darbesi etkisini azaltır.
