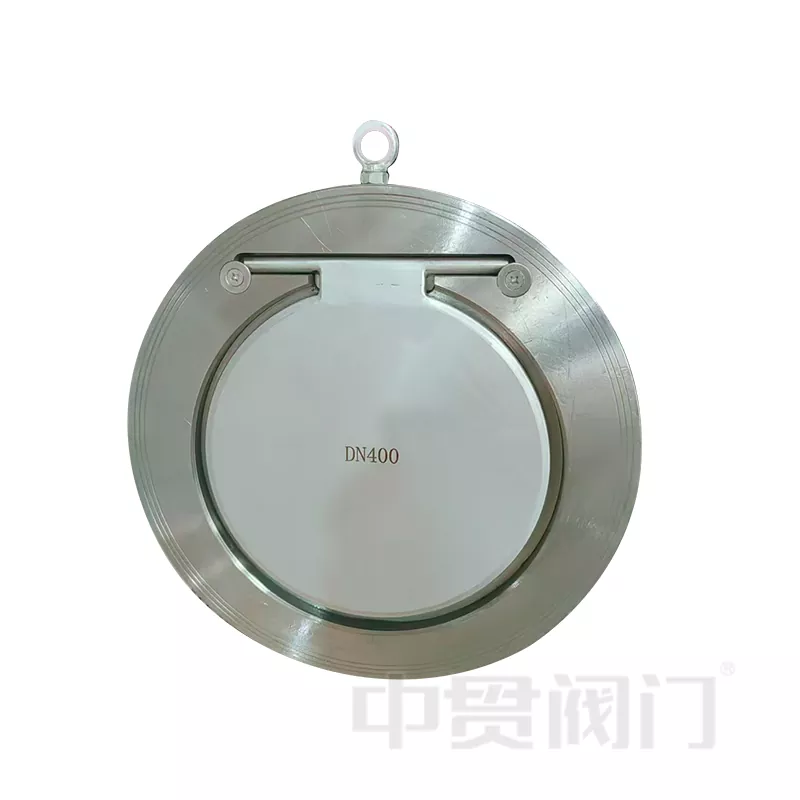

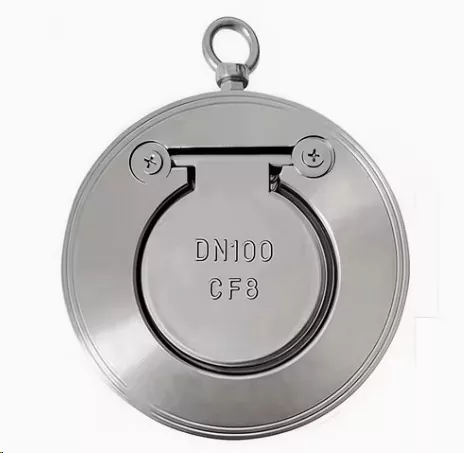

Tek Diskli Çek Valf

The Tek Diskli Çek Valftarafından başlatıldıZhongguan Vanason derece kullanışlı bir endüstriyel vanadır. Ana işlevi, sıvıların veya gazların yalnızca tek yönde akmasına izin vererek geri akışı önlemektir.

Bu vana ustalıkla tasarlanmıştır, çok hızlı tepki verir ve kurulumu kolaydır, az yer kaplar. Su, yağ veya gazın akış yönünü etkili bir şekilde kontrol edebilir. Su arıtma tesislerinde, elektrik santrallerinde, kimya tesislerinde, ısıtma ve iklimlendirme sistemlerinde vb. kullanılabilir. Bu vana özellikle sağlamdır ve yüksek basınç ve yüksek sıcaklıklara dayanabilir. Uzun süre kullanıldıktan sonra bile kırılmaz ve endüstriyel boru hattı sistemlerinde oldukça güvenilir bir seçimdir.

Teknik Avantajlar: Neden Tek Diskli Çek Valfimizi Seçmelisiniz?

Şu tarihte:Zhongguan Vana, endüstriyel ortamlarda güvenilirliğin tartışılamaz olduğunun bilincindeyiz. BizimTek Diskli Çek Valfyalnızca bir bileşen değildir; tüm boru hattı sisteminiz için bir güvenlik garantisidir.

1. Ultra Kompakt Gofret Tasarımı

Bizim en belirgin özelliğimizTek Diskli Çek Valfküçük boyutu ve mükemmel geri akış önleme performansıdır. Hacimli, geleneksel çek valflerin aksine, gelişmiş bir sistem benimsedikgofret tipi tasarım. Bir sandviç gibi, vana doğrudan iki boru flanşı arasına sıkıştırılır. Bu, önemli ölçüde yerden tasarruf sağlar ve kurulum ağırlığını ve maliyetlerini azaltır-2 .

2. Yüksek Dereceli Malzeme

Standart üretiyoruzTek Plakalı Çek Valfyüksek kalite kullanarakWCB karbon çeliği(çelik döküm). Bu malzeme son derece dayanıklıdır ve vananın zorlu ortamlara, yüksek basınca ve aşırı sıcaklıklara dayanabilmesini sağlar.Daha fazlasına mı ihtiyacınız var?Özel döküm sunuyoruzPaslanmaz Çelik (SS304, SS316) , Alüminyum Bronzve ortamınızın aşındırıcılığına bağlı olarak diğer alaşımlar-1 .

3. Dinamik Sızdırmazlık ve Hızlı Tepki

Diskin içindekiTek Diskli Çek Valfçok hassas bir tepkisi var. Sıvı veya gaz ileri doğru aktığında disk minimum dirençle (düşük basınç düşüşü) anında açılır. Akış durduğu veya tersine döndüğü anda disk (yerçekimi veya yay kuvvetinin yardımıyla) geri yaylanarak sıkı bir sızdırmazlık oluşturur ve tahribatları önler.su çekicizarar-2 .

Ürün Özellikleri ve Veri Sayfası

Uygulamalar: Nerede Kullanabilirsiniz?

Bu çok yönlü valf birçok endüstriyel ortamda kullanılmaktadır. Başarıyla tedarikimizi gerçekleştirdikTek Diskli Çek Valfleraşağıdaki sektörlere:

• Su Arıtma Tesisleri: Su temin sistemlerinde geri akış kirliliğini önlemek için kullanılır -2.
• HVAC ve Bina Otomasyonu: Termal verimliliği korumak için ısıtma ve iklimlendirme sistemlerine monte edilir.
• Enerji Santralleri: Soğutma suyunun geri akmamasını sağlamak ve jeneratör ekipmanını korumak için soğutma sistemlerinde gereklidir -2.
• Petrokimya: Petrol ve gazın boru hatlarında taşınmasını güvenli bir şekilde gerçekleştirir.

Örnek Olay İncelemesi: Pompa Koruması

Güneydoğu Asya'daki bir pompa istasyonunda geri akıştaki dalgalanmalar nedeniyle pompalarda tekrarlanan nöbetler yaşanıyordu. Daha önce yavaş ağır salınımlı çek valfler kullanıyorlardı. Onların sistemini kendi sistemimizle değiştirdik.Tek Diskli Çek Valf. Hızlı kapanma özelliği su darbesini ortadan kaldırdı ve hafif tasarım, kalabalık pompa odasında kurulumu zahmetsiz hale getirdi.Sonuç:Son 18 ayda sıfır pompa arızası.

Tek Diskli Çek Valf Nasıl Çalışır?

Mekanizma basit ama oldukça etkilidir:

1. İleri Akış: Ortamın (Su/Yağ/Gaz) basıncı diski yuvasından iter. Menteşe hafifçe dönerek tam akış sağlar.
2. Ters Akış: Giriş yönündeki basınç düştüğünde veya tersine döndüğünde, geri akış diski yuvaya doğru geriye doğru iter.
3. Sızdırmazlık: Disk anında kapanarak sıkı bir sızdırmazlık oluşturur ve ters akışı tamamen durdurur -2.

Üç Sıkı Fabrika Testi

Fabrikamızda uluslararası standartlara uygun bir kalite kontrol sistemi kullanılmaktadır. Ürettiğimiz her vana fabrikadan çıkmadan önce üç sıkı "incelemeden" geçmelidir:

1. Geri Akış Önleme Testi: Akış durduğu anda diskin %0 sızıntı oranı bırakarak mükemmel şekilde oturmasını sağlıyoruz.
2. Yüksek Basınçlı Kabuk Testi: Dökümü test etmek için gerçek çalışma basıncından daha yüksek basınç kullanırız. Bu, vücudun çatlamamasını veya terlememesini sağlar.
3. Genel Performans Simülasyonu: Diskin yapışmadan sorunsuz bir şekilde açılmasını ve sıkıca kapanmasını sağlamak için gerçek dünyadaki boru hattı koşullarını simüle ediyoruz.

Zhongguan Vana, TS Özel Ekipman Üretim Lisansı, ISO9001, ISO14001 ve OHSAS18001 -1'i aldı. Sadece bu üç aşamayı geçen vanalar serbest bırakılır.

Kurulum Esnekliği

Her boru hattının farklı olduğunu biliyoruz. BizimTek Diskli Çek Valfsize uyum sağlar.

• Yatay Borular: Standart kurulum.
• Dikey Borular: Vana dikey yukarı akışlı uygulamalarda mükemmel çalışır. Pompa durduğunda disk yerçekimi veya geri akış ağırlığı ile etkili bir şekilde kapanır -2.

Özelleştirme ve Tedarik Zinciri Avantajları

Zhongguan VanaKuzey vana tedarik zincirinin (Dökme Demir) ve Güney endüstriyel vana tedarik zincirinin (Dökme Çelik/Paslanmaz) entegrasyonudur-1 .

"Kişiye özel" hizmetler sunuyoruz:

• Özel Malzemeler: Aşındırıcı kimyasallarla mı uğraşmanız gerekiyor? Disk ve gövde olarak Paslanmaz Çelik 316'ya geçiş yapabiliriz.
• Uzatılmış Gövde: Yeraltına gömülü kurulum için.
• Aktüatöre Hazır: Otomatik sistemler için konum limit anahtarlarıyla entegrasyon (talep üzerine).

Taahhüdümüz:Müşterilerimize daha zengin ürün grupları ve daha özenli hizmet sunmak için yalnızca kendi kelebek vana üretimimize değil, aynı zamanda tüm vana tedarik zincirinin entegrasyonuna da odaklanıyoruz.

Tek Diskli Çek Valfler Hakkında SSS

S1: Tek Diskli Çek Valf ile Çift Diskli Çek Valf arasındaki temel fark nedir?
A1:BizimTek Diskli Çek Valf(Swing tipi) genellikle düşük basınçlı geri akışa karşı daha sıkı bir sızdırmazlık sağlar ve daha büyük boyutlarda (DN200+) "çarpmaya" karşı daha dayanıklıdır. Tek plaka tasarımı, bazı yay yüklü çift plakalara kıyasla daha geniş bir akış alanı sunar.

S2: Bu vanayı dikey olarak kurabilir miyim?
Cevap2:Evet, akış yönünün belirli olduğu dikey boru hatları için önerilir.aşağıdan yukarıya. Ancak vana gövdesi üzerinde işaretlenen akış okunun kontrol edilmesi çok önemlidir. Yukarıdan aşağıya dikey düşüşlerde yaylı tip tercih edilebilir.

S3: Doğru basınç değerini nasıl seçerim?
Cevap3:PN10'dan PN40'a kadar derecelendirmeler sunuyoruz. Mühendislerimiz genellikle boru hattınızın maksimum basıncına eşit veya daha yüksek bir değerin seçilmesini önerir. Yüksek basınçlı buhar veya yağ için WCB malzemesi minimum standarttır.

S4: Ürün uluslararası standartlara kesinlikle uygun mu?
Cevap4:Evet. Taban tasarımımız mükemmel olsa da,Tek Diskli Çek ValfuymakGB, ANSI, JIS, DIN veya BSflanş delme gereksinimlerinize dayalı standartlar-1 .

Talep Gönder

Zhongguan Vana: Güvenilir Kalite, Özelleştirilmiş Çözümler.

19 yılı aşkın deneyime sahip iki üretim üssümüz (Tianjin ve Wenzhou) var. Hızlı teslimat ve yüksek kaliteli ürünleri garanti ediyoruz.
