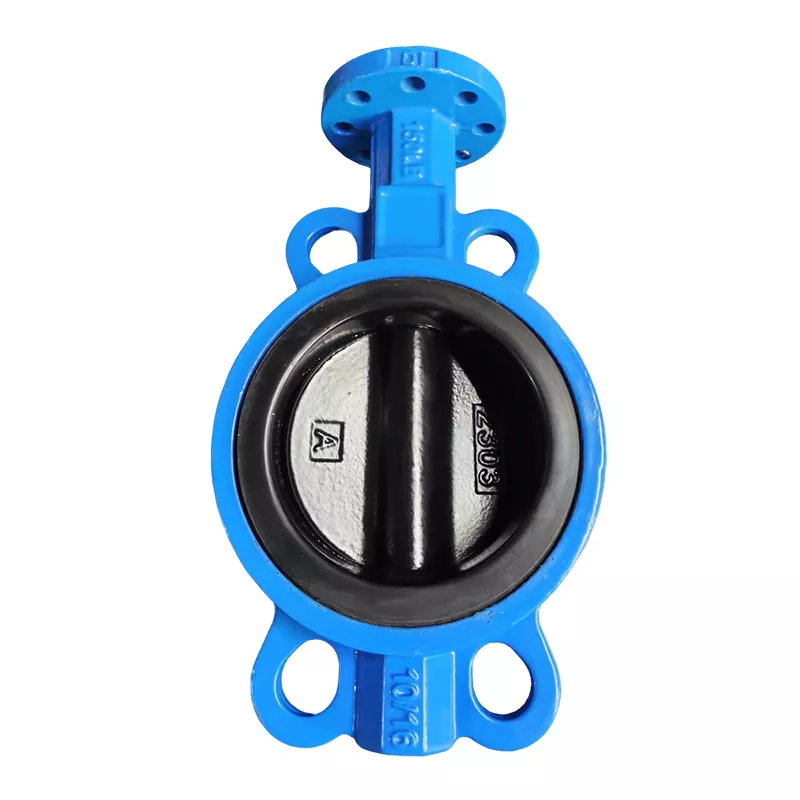

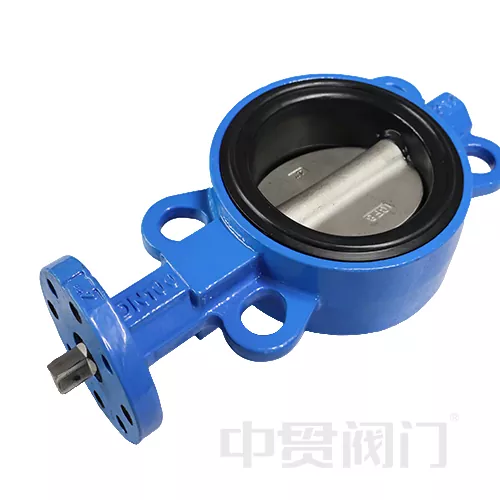

Çıplak kök ve kare kök kelebek valfi

Çıplak kök ve kare kök kelebek valfı, petrokimya, su arıtma, güç ve HVAC sistemlerinde yaygın olarak kullanılan esnek tasarıma ve güçlü uyarlanabilirliğe sahip bir endüstriyel vanadır. Temel özelliği, müşterilere kişiselleştirilmiş konfigürasyonda yüksek bir serbestlik sağlayan, özellikle pnömatik, elektrik veya manuel aktüatörlerin bağımsız eşleşmesini gerektiren senaryolar için uygun olan standart çıplak kök valf gövdesi ve kare şaft yapısı tasarımıdır.

Performans Avantajları

1. Hafif ve düşük maliyet:

Braketsiz tasarım bileşen sayısını%30 azaltır ve DN200 valfinin ağırlığı sadece 18kg'dır (aynı spesifikasyonun geleneksel kelebek valfi için yaklaşık 25kg);

Örnek: DN150 çıplak kök ve kare kök kelebek vanaları, bir ilçe ısıtma ağının yenilenmesinde flanşlı kelebek valflerinin yerini aldı ve kurulum süresini%50 azaltır.

2. Kısa Tork Doğruluğu:

Kare şaft arayüzü eşleşen aktüatör bir bağlantı gerektirmez ve tork çıkışı verimliliği, özellikle sık ayarlamalara sahip otomasyon sistemleri için uygun olan% 95'tir (ölçülen değer);

Standart olarak bir limit kadran (0 ° -90 ° ± 2 °) ile donatılmış, hassas açma kontrolünü destekler.

Medya uyumluluğu:

Valf koltuğu EPDM (ozon direnci), silikon kauçuk (yüksek sıcaklık direnci) veya PTFE (korozyon direnci), temiz su, düşük basınçlı buhar, zayıf asit ve alkalin sıvı için uygun olabilir (pH 4 ~ 10);

2. Tipik Uygulamalar: Kanalizasyon arıtma tesislerinde dozlama boru hatları, gıda ve içecek tesislerinde CIP dolaşım sistemleri, hafif kimyasal reaktörler için besleme valfleri.
